产品手册:
根据波长选择功率传感器
格物光学提供两种类型的传感器头 自由光束 和 光纤耦合，使用各种二极管材料允许测量从 250nm到 2500nm，硅传感器波长范围覆盖 250nm-1100nm，锗传感器波长范围覆盖 800nm-1500nm，InGaAs传感器波长范围覆盖 400-2500nm，每个头的校准文件存储在其连接器中。因此，改变波长范围就像更换接头一样简单。

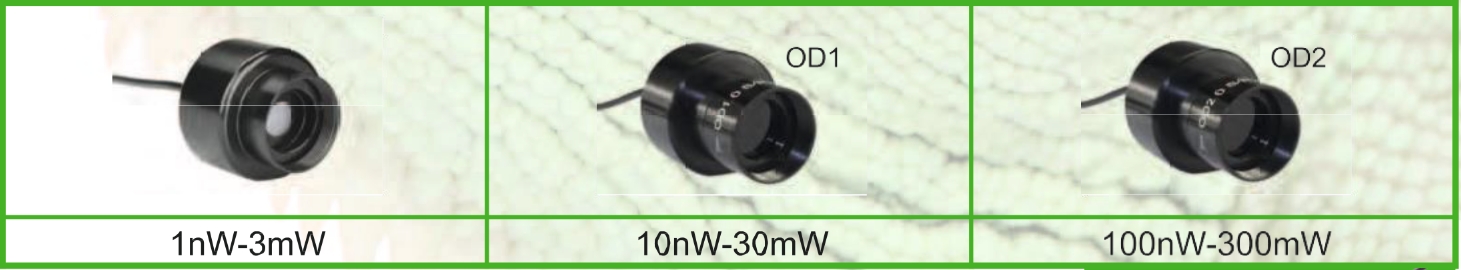

衰减滤波器选择
我们提供经过校准的衰减滤波器，可将自由光束头的范围扩大多达三个数量级。功率范围涵盖从 1nW 到 300mW。

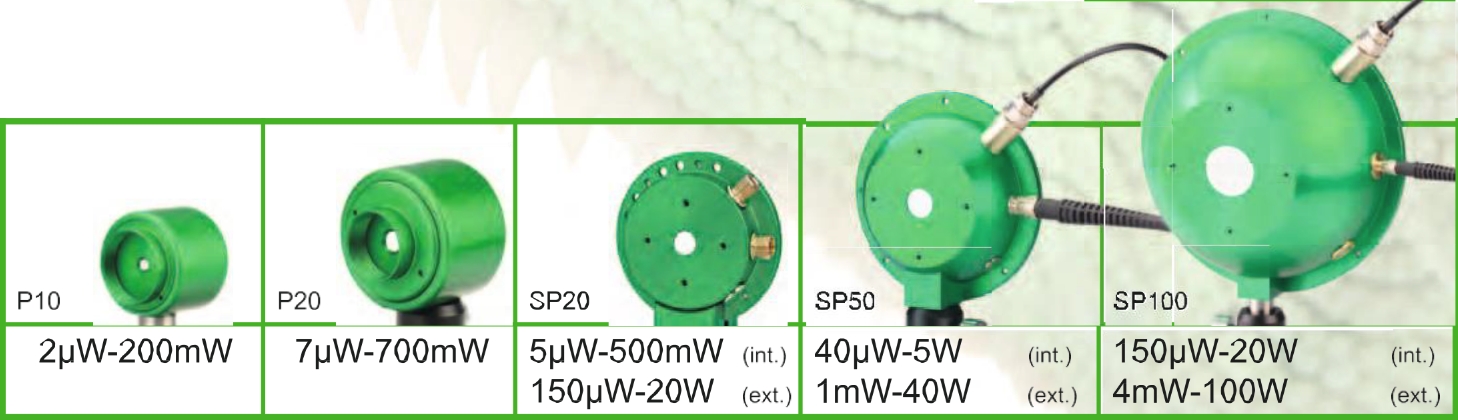

用于带积分球的高功率传感组合传感器
我们提供的积分球可以将您的高功率测量从 2uW 扩展到 100W。响应时间为 100 us，采样率高达 600S/s，与热电堆传感器相比，还有更多可看的东西。也无需担心热漂移！点击这里查看详细规格
各种二极管材料允许测量从 250nm到 2500nm。

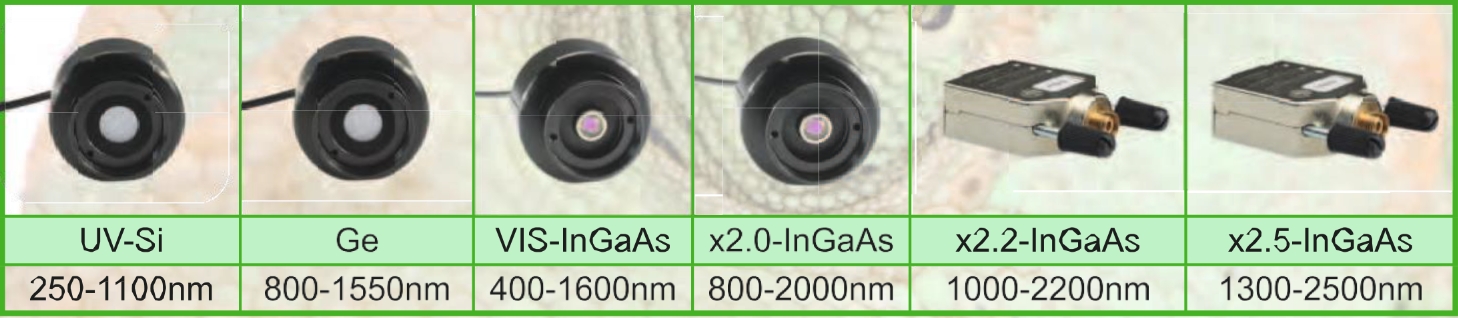

磁头的波长范围为 250-1100nm、800-1550nm、400-1600nm、800-2000nm、1000-200nm和1300-2500。连接到基础单元的每个探测器都会被自动识别，其单独的校准数据被上传到系统。因此，改变波长范围就像更换磁头一样简单——所有这些都通过一个基本单元完成。

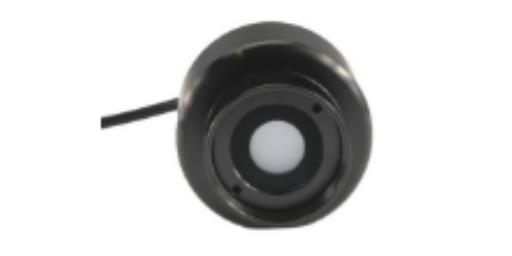

自由梁头 低功率类型
紫外线=硅，紫外线增强|G=锗|VIGA=InGaAs，Vis增强|xIGA=IR, InGaAs增强；x=2.0，2.2，2.5 最大值波长
对于1W以上的功率，请选择我们的积分球（点击这里）

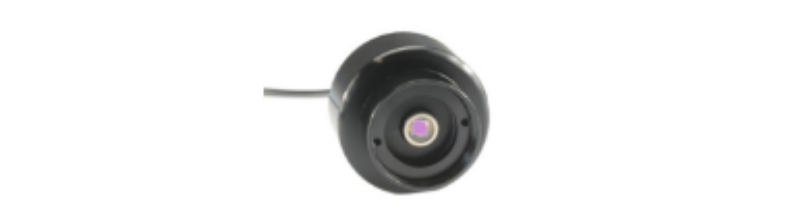

Φ9mm硅
（紫外线延伸）
1nW
（在600nm处）
3mW
（在600nm时）
1μW
（在1550nm处）
8mW2/4mw3
（在1550nm时）

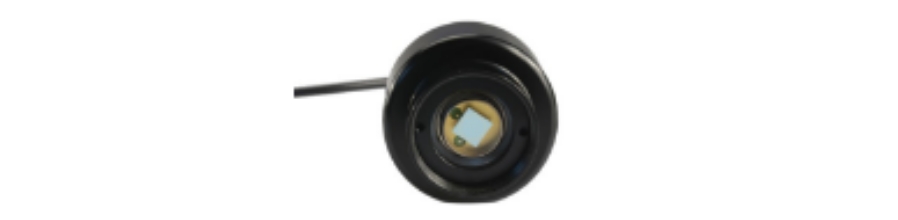

Φ3mm镓砷化镓
（可见光延长）
7mW2/4mW3
Φ3mm钕砷化镓
（红外延伸）

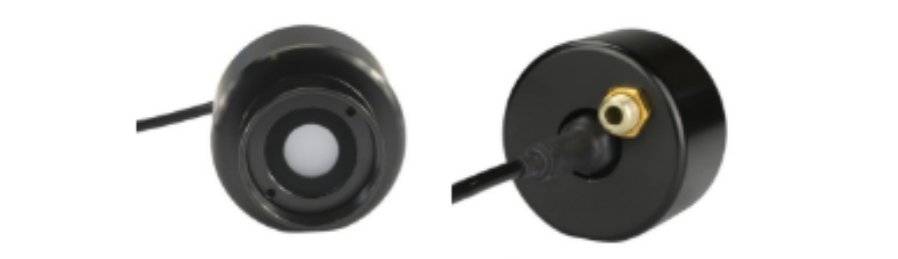

1 带 SMA 光纤抽头，用于光谱法等辅助测量。
2 带基本模块 OPM 150 功率计控制台 12mA
3 带基础模块 OPM 150 功率计控制台 4mA
UVSFC
UVSSMA
2500-1100nm
φ1500um
在NA 0.39
φ2000um
在NA 0.22
4nW
4mW
G3FC
G3SMA
800-1550nm
φ1000um
1uW
81/42 mW
VIGAFC
VIGASMA
400-1600nm
φ550um
2nW
121/72 mW
x2.0IGAFC
x2.0IGASMA
800-2200nm
φ200um
101/52mW
x2.2IGAFC
x2.2IGASMA
1000-2200nm

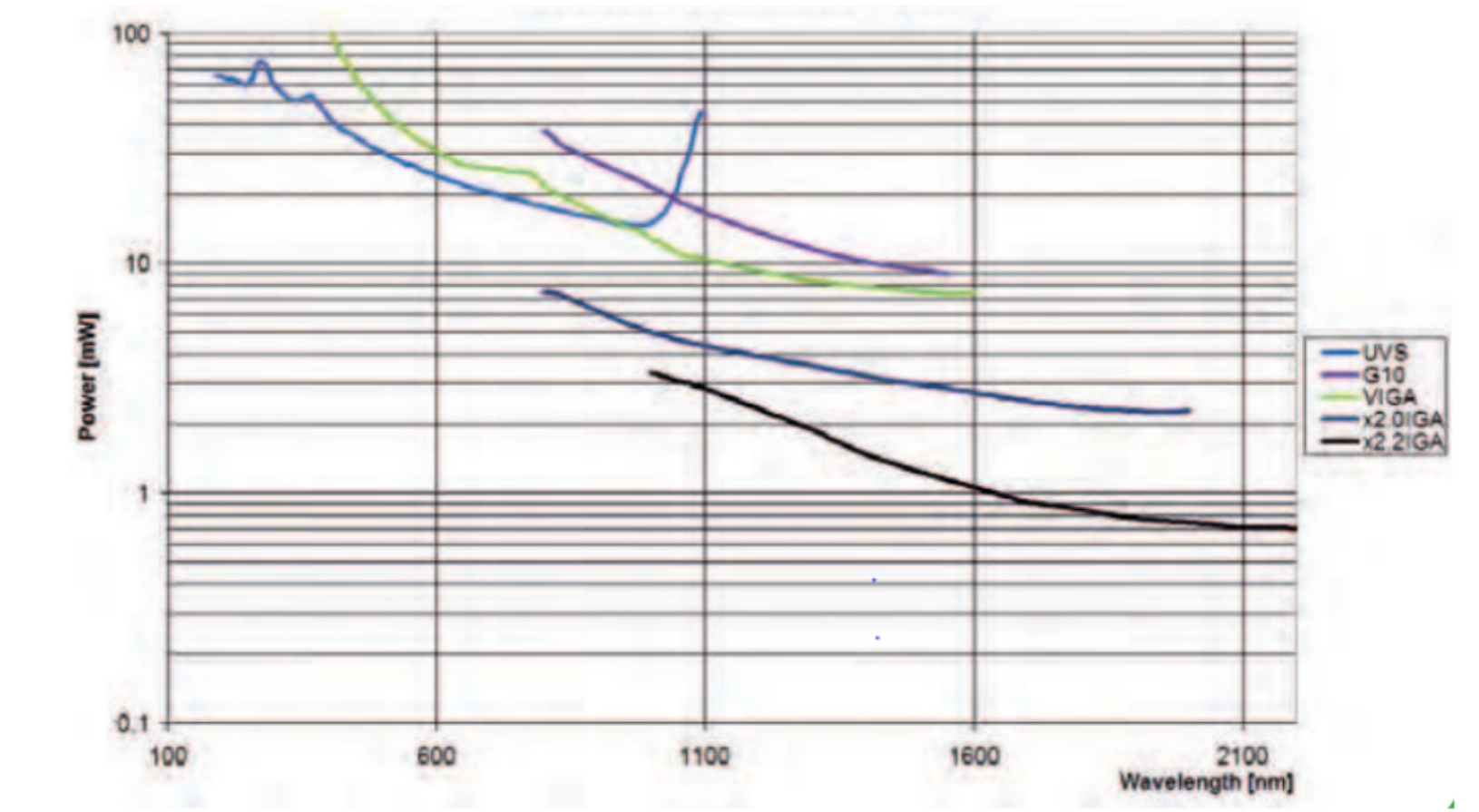

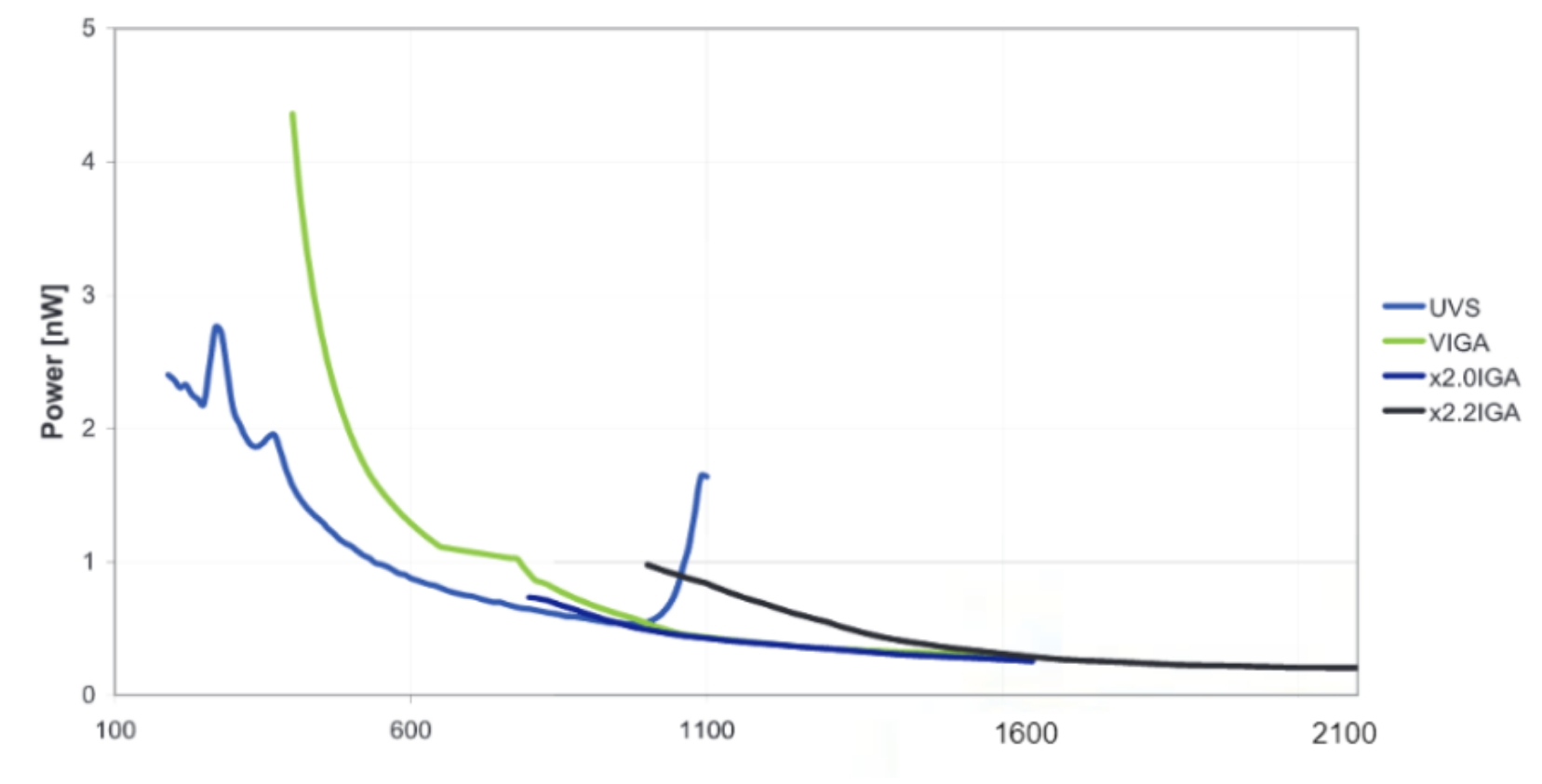

最小可测量功率
功率计控制台比较
输入
OPM 150
OPM 200
OPM 500
探测器头
自由光束/光纤头
光纤头
接口
是的
不
输出
数字和模拟
模拟
功率范围
nW - kW
μW - mW
pW - mW
准确性
±4
±5
再现性
±1
±0.5
线性
±0.2

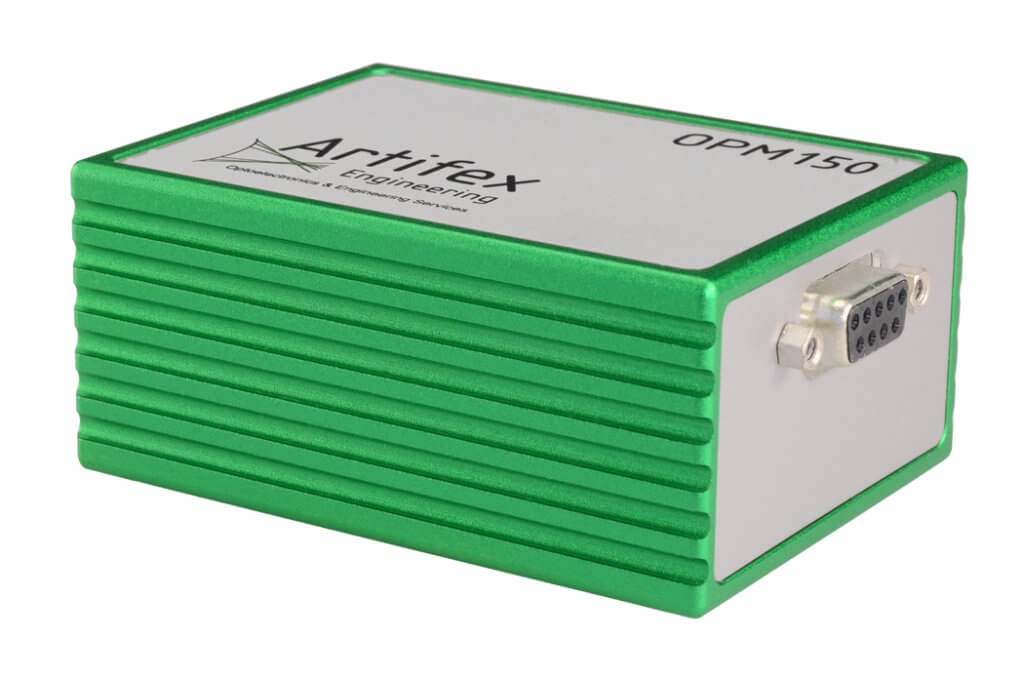

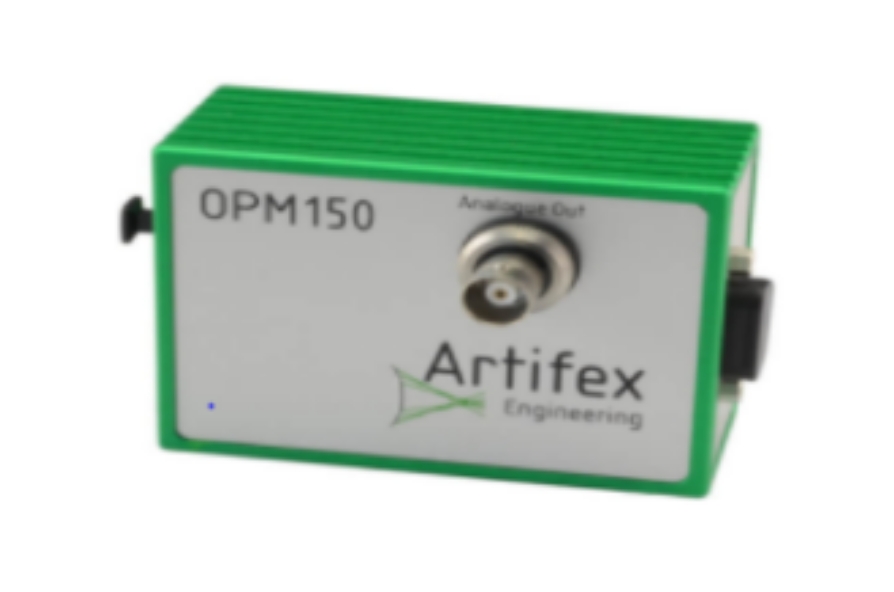

The OPM150
成本低，用途广泛，体积小，可以放入口袋，它专为与PC一起使用而设计，因此消除了
需要显示器使其非常经济。它还具有 100us 的响应时间和高达 600S/s 的采样率
无需担心热漂移和可定制的波长范围。
特性
· 接口: USB 测量速率: 30 毫秒至 999 秒
· 最小可测量功率: 1nW（光电二极管）
· 最大可测量功率: 5kW（积分球）
· 增益控制: 5个增益范围
· 功能:图形和数字显示模式，平均
应用
· 实验室
· 激光维修
· 整车厂
最大电流
12
4
mA
连接
DB9（探测器头）和 USB
带宽
10
100
kHz
采样率
图形用户界面
控制
30
S/s
直接轮询
600
増益级
1, 10,100, 1000,10000
1,10,100, 1000,10000
V/mA
探测器
%
基本单元
电源
类型
USB
尺寸
基础模块
60x81x36mm(WxLxH)
mm
头
35x30(ФxL)
光功率传感器，波长 250nm-1100nm，功率高达 3mW，自由光束，有效面积9mm
光功率传感器，波长 250nm-1100nm，功率高达 3mW，自由光束，有效面积9mm，光谱仪的附加 SMA 端口
光功率传感器，波长800nm-1550nm，最大功率8mW/4mW @1550nm，自由光束，有效面积5mm Ge
光功率传感器，波长 800nm-1550nm，最大功率8mW/4mW，自由光束，有效面积9mm Ge
光功率传感器，波长 400nm-1600nm，最大功率7mW/4mW@1550nm，自由光束，有效面积 3mm InGaAs
光功率传感器，波长 800nm-2000nm，功率高达 1nW，最大功率 3mW@1550nm，自由光束，有效面积 3mm lInGaAs

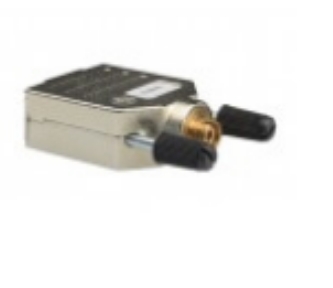

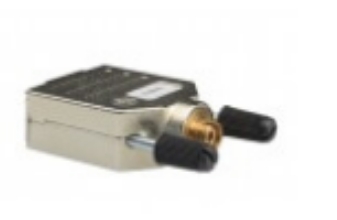

光纤基座探测器波长 800nm-1550nm，功率高达 8mW，FC光纤连接器，光纤芯1000um@NA0.39，1500um @0.22
光纤基座探测器波长 800nm-1550nm，功率高达 8mW，SMA光纤连接器，光纤芯1000um@NA0.39，1500um @0.22
光纤基座探测器波长 1000nm-2200nm，功率高达10mW，FC光纤连接器，光纤芯200um@NA0.22
光纤基座探测器波长400nm-1600nm，功率高达12mW，FC光纤连接器，光纤芯500um@NA0.22
光纤基座探测器波长400nm-1600nm，功率高达12mW，SMA光纤连接器，光纤芯500um@NA0.22
光纤基座探测器波长250nm-1100nm，功率高达4mW，SMA光纤连接器，光纤芯1500um@NA0.39，2000um@NA0.22
250nm-1100nm ，高达 20mW， FCFiber基座探测器波长 250nm-1100nm，功率高达4mW，FC光纤连接器，光纤芯1500um@NA0.39，2000um@NA0.22光纤连接器
光纤基座探测器 800nm-2000nm，功率高达 10mW，SMA光纤连接器，光纤芯 200um@NA0.22
光纤基座探测器 800nm-2000nm，功率高达10mW，FC光纤连接器，光纤芯200um@NA0.22
光纤基座探测器波长 1000nm-2200nm，功率高达 10mW，SMA光纤连接器，光纤芯200um@NA0.22

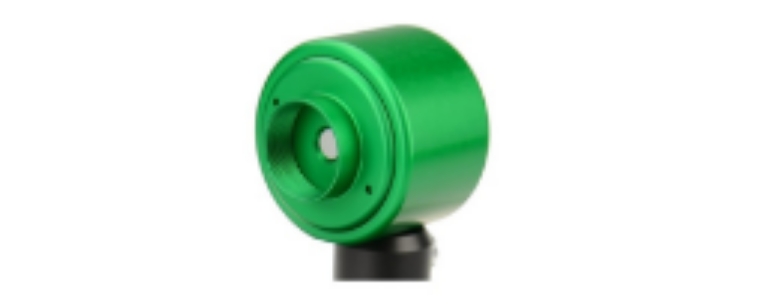

带检测器的聚合物积分球(10-20mm)，10mm聚合物，波长250nm-1100nm，功率高达250mW
带检测器的聚合物积分球(10-20mm)，10mm聚合物，波长800nm-1550nm，功率高达250mW
带检测器的聚合物积分球(10-20mm)，10mm聚合物，波长400nm-1600nm，功率高达250mW
带探测器的聚合物积分球(10-20mm)，10mm聚合物，波长800nm-2000nm，功率高达250mW
带检测器的聚合物积分球(10-20mm)，10mm聚合物，波长1000nm-2200nm，功率高达250mW
带探测器的聚合物积分球(10-20mm)，20mm聚合物，波长800nm-1550nm，功率高达1W
带探测器的聚合物积分球(10-20mm)，20mm聚合物，波长250nm-1100nm，功率高达1W
带探测器的聚合物积分球(10-20mm)，20mm聚合物，波长400nm-1600nm，功率高达1W
带探测器的聚合物积分球(10-20mm)，20mm聚合物，波长800nm-2000nm，功率高达1W
带探测器的聚合物积分球(10-20mm)，20mm聚合物，波长1000nm-2200nm，功率高达1W
最大电流 4mA测量带宽: 100kHz，接口:USB，兼容全量程功率计传感器
最大电流 12 mA 测量带宽: 10kHz，接口: USB，兼容全范围功率计传感器
