1、适用范围 本螺纹规格适用于本公司的显微镜物镜螺纹。

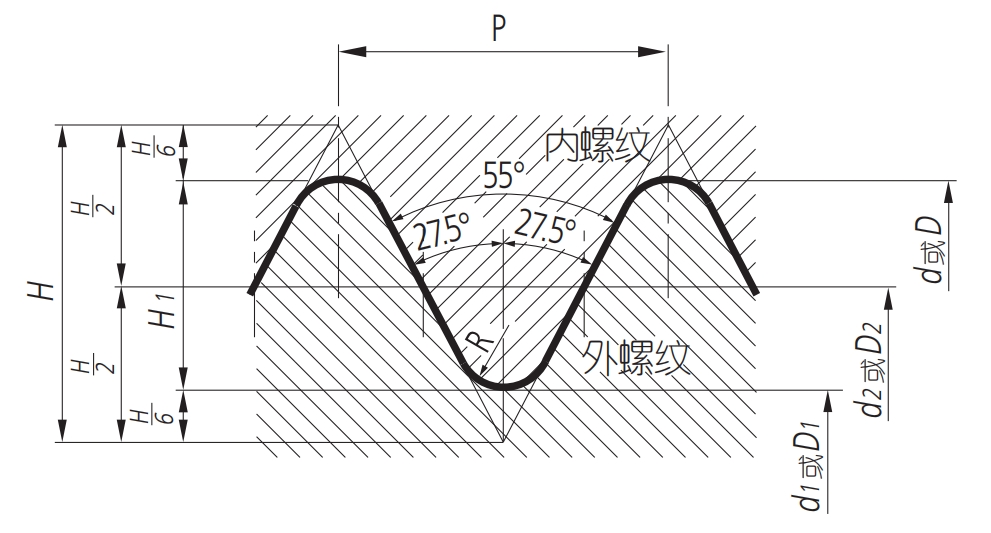

2、形状及尺寸符合JIS B-7141-1994，其规定如下。
明视场用物镜、 测量显微镜、定心显微镜物镜
基准尺寸 单位mm
| 螺纹的公称直径 | 螺牙数 (每25.4mm) n | 间距 P | 牙顶 及 牙底的弧度 R | 外螺纹 |
| 外径(d) | 有效直径(d2) | 底径(d1) |
| 内螺纹 |
| 底径(D) | 有效直径(D2) | 内径(D1) |
| 26 | 36 | 0.706 | 0.097 | 26.000 | 25.548 | 25.096 |

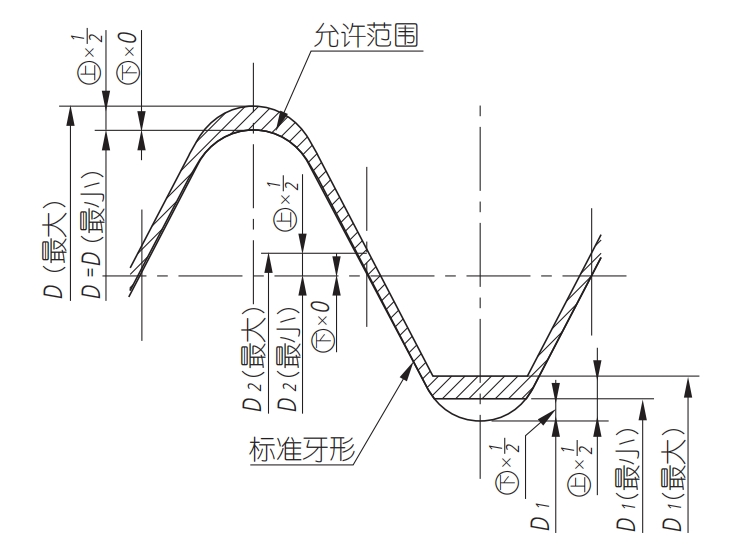

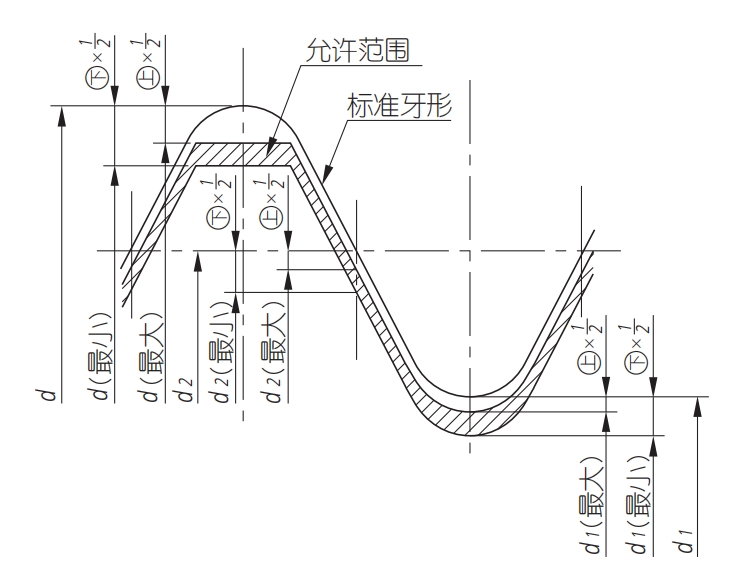

允许界限尺寸及尺寸允许误差 单位mm
| 适用部位 | 外螺纹 | 内螺纹 |
| 外径（d） | 有效内径（d2） | 底径（d1） | 底径（D） | 有效直径（D2） | 内径（D1） |
| 允许界限尺寸 | 最大 | 25.896 | 25.502 | 25.050 | 26.076 | 25.624 | 25.230 |
| 最小 | 25.820 | 25.426 | 24.974 | 26.000 | 25.548 | 25.154 |
| 尺寸允许误差 | ㊤ | -0.104 | -0.046 | -0.046 | +0.076 | +0.076 | +0.134 |
| ㊦ | -0.180 | -0.122 | -0.122 | 0 | 0 | +0.058 |
明暗视场用物镜
基准尺寸 单位mm
| 螺纹的公称直径 | 螺牙数 (每25.4mm) n | 间距 P | 牙顶 及 牙底的弧度 R | 外螺纹 |
| 外径(d) | 有效直径(d2) | 底径(d1) |
| 内螺纹 |
| 底径(D) | 有效直径(D2) | 内径(D1) |
| 40 | 36 | 0.706 | 0.097 | 40.000 | 39.548 | 39.096 |
允许界限尺寸及尺寸允许误差 单位mm
| 适用部位 | 外螺纹 | 内螺纹 |
| 外径（d） | 有效内径（d2） | 底径（d1） | 底径（D） | 有效直径（D2） | 内径（D1） |
| 允许界限尺寸 | 最大 | 39.896 | 39.502 | 39.050 | 40.076 | 39.624 | 39.230 |
| 最小 | 39.820 | 39.426 | 38.974 | 40.000 | 39.548 | 39.154 |
| 尺寸允许误差 | ㊤ | -0.104 | -0.046 | -0.046 | +0.076 | +0.076 | +0.134 |
| ㊦ | -0.180 | -0.122 | -0.122 | 0 | 0 | +0.058 |
