产品手册:
聚合物积分球P10
聚合物积分球是一种非常小的10mm积分球，旨在实现光源的最低衰减，同时仍利用积分球的优势。它也由固体材料加工而成 - 没有涂层，可以完美测量可见光到近红外的激光功率。我们的聚合物积分球由固体材料加工而成，没有涂层。坚固耐用的设备非常适合测量可见光到近红外的激光功率。我们提供从10mm到100mm的各种尺寸。较小的尺寸与我们的OPM150系列功率计兼容。只需将其插入USB端口即可开始测量!
选项：
· 光纤端口：SMA 和 FC
· 光电二极管：Si, Ge, InGaAs, ViS-enhanced InGaAs, IR-extended InGaAs
· 球体内径：10 mm、20 mm、50 mm、100 mm
规格：
· 波长范围：250-2500nm
· 位置依赖性：<1%（全光圈）
· 角度依赖性：<2% (±30°)
· 功率和能量密度：1kW/cm²;2J/平方厘米
型号选择指南
Φ输入
OPM150P10紫外线
3.5
250nm - 1100nm
高达 250mW
OPM150P10G
800nm - 1550nm
OPM150P10维加
400nm - 1600nm
OPM150P10x2.0IGA
800nm - 2000nm
OPM150P10x2.2IGA
1000nm - 2200nm

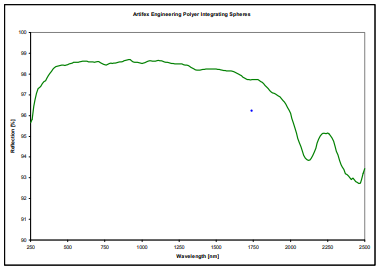

我们使用的聚合物的高反射率和朗伯扩散率确保了宽带效率全范围250-2500nm。这些积分球也可用于光功率测量作为光束均匀化，用于准确的光谱分析。100mm球体表现出均匀性通过侧面（光纤）端口照明时，25mm端口优于1%。10毫米和20毫米球体具有集成光电二极管（可选择紫外硅、VIS增强型InGaAs或锗），用于光功率测量，以及用于光谱分析等辅助功能的SMA光纤端口。两个输出都位于器件的背面。这两个球体都经过校准，并且与我们的OPM150系列光功率计兼容。
聚合物积分球P20
积分球设计用于最低的光源衰减，同时仍然发挥积分球的优势。它也由固体材料加工而成 - 没有涂层，可以完美测量可见光到近红外的激光功率。我们的聚合物积分球由固体材料加工而成，没有涂层。坚固耐用的设备非常适合测量可见光到近红外的激光功率。我们提供从10mm-100mm的各种尺寸。较小的尺寸与我们的OPM150系列功率计兼容。只需将其插入USB端口即可开始测量！
选项
规格
OPM150P20紫外线
7
高达 1W
OPM150P20G
OPM150P20维加
OPM150P20x2.0IGA
OPM150P20x2.2IGA
我们使用的聚合物的高反射率和朗伯扩散率确保了250-2500nm全范围内的宽带效率。这些积分球可用于光功率测量以及光束均匀化，以实现精确的光谱分析。当通过侧面（光纤）端口照明时，100mm球体在25mm端口处表现出优于1%的均匀性。10mm和20mm球体具有用于光功率测量的集成光电二极管（可选择紫外硅，VIS增强InGaAs或锗），以及用于光谱分析等辅助功能的SMA光纤端口。两个输出都位于器件的背面。这两个球体都经过校准，并且与我们的OPM150系列光功率计兼容。
聚合物
金
模型
P10
P20
SP20
SP50/100
G25
G65
G100L
内径
10mm
20mm
50mm/100mm
25mm
65mm
100mm
输入端口直径
3.5mm
7mm
最大功率处理
<50mW
200mW
500mW-20W
5W-100W
高达 100W (CW)
高达 400W (CW)
高达 5kW (CW)
波长范围
200-2500nm
600nm-20μm
根据波长选择功率传感器 点击这里
格物光学提供两种类型的传感器头 自由光束 和 光纤耦合，使用各种二极管材料允许测量从 250nm到 2500nm，硅传感器波长范围覆盖 250nm-1100nm，锗传感器波长范围覆盖 800nm-1500nm，InGaAs传感器波长范围覆盖 400-2500nm，每个头的校准文件存储在其连接器中。因此，改变波长范围就像更换接头一样简单。
光密度滤光片选择
我们提供校准衰减滤光片，可将自由光束头的范围扩大多达三个数量级。功率范围从 1nW 到 300mW。
用于带积分球的大功率传感组合传感器 点击这里
我们提供积分球，可以将您的高功率测量从 2uW 扩展到 100W。响应时间为 100 us，采样率高达 600S/s，与热电堆传感器要多得多。而且不用担心热漂移！
功率计控制台比较
The OPM150
成本低、用途广泛，体积小，可以放入口袋，它专为与PC一起使用而设计，因此消除了
需要显示器使其非常经济。它还具有 100us 的响应时间和高达 600S/s 的采样率
无需担心热漂移和可定制波长范围。
特性：
· 接口：USB 测量速率：30ms至999s
· 最小可测量功率：1nW（光电二极管）
· 最大可测功率：5kW（积分球）
· 增益控制：5个增益范围
· 功能：图形和数字显示模式，平均
应用：
· 实验室
· 激光维修
· 设备制造商
输入
最大电流
12
4
马
输出
连接
DB9（探测器头）和 USB
带宽
10
100
kHz
采样率
图形用户界面
控制
30
S/s
直接轮询
600
増益级
1, 10,100, 1000,10000
1,10,100, 1000,10000
V/mA
准确性
探测器
±4
%
基本单元
±1
再现性
线性
±0.2
电源
类型
USB
尺寸
基础模块
60 x 81 x 36mm (W x L x H)
mm
头
35 x 30 (Ф x L)
带检测器的聚合物积分球(10-20mm)，10mm聚合物，波长800nm-1550nm，功率高达250mW
带检测器的聚合物积分球(10-20mm)，10mm聚合物，波长250nm~1100nm，功率高达250mW
带检测器的聚合物积分球(10-20mm)，10mm聚合物，波长400nm-1600nm，功率高达250mW
带探测器的聚合物积分球(10-20mm)，10mm聚合物，波长800nm-2000nm，功率高达250mW
带检测器的聚合物积分球(10-20mm)，10mm聚合物，波长1000nm-2200nm，功率高达250mW
带探测器的聚合物积分球(10-20mm)，20mm聚合物，波长250nm-1100nm，功率高达1W
带探测器的聚合物积分球(10-20mm)，20mm聚合物，波长800nm-1550nm，功率高达1W
带探测器的聚合物积分球(10-20mm)，20mm聚合物，波长400nm-1600nm，功率高达1W
带探测器的聚合物积分球(10-20mm)，20mm聚合物，波长800nm-2000nm，功率高达1w
带探测器的聚合物积分球(10-20mm)，20mm聚合物，波长1000nm-2200nm，功率高达1W
最大电流 4mA 测量带宽：100kHz，接口：USB，兼容全量程功率计传感器
最大电流 12mA 测量带宽：10kHz，接口：USB，兼容全范围功率计传感器
