C波段增益平坦型掺铒光纤放大器


  • 9a03d13989f5c38c5c47bb6377dae91a_%E4%BA%A7%E5%93%81%E6%89%8B%E5%86%8C.png

    格物C波段增益平坦型掺铒光纤放大器专用于光纤激光或光纤通信系统，可以同时放大C波段内的多个波长信号，且保持各波长间的增益一致，增益平坦度≤1.5 dB。具有宽光谱多波长同时放大能力，以及增益平坦、增益可调、高增益低噪声的优点。


    产品手册:

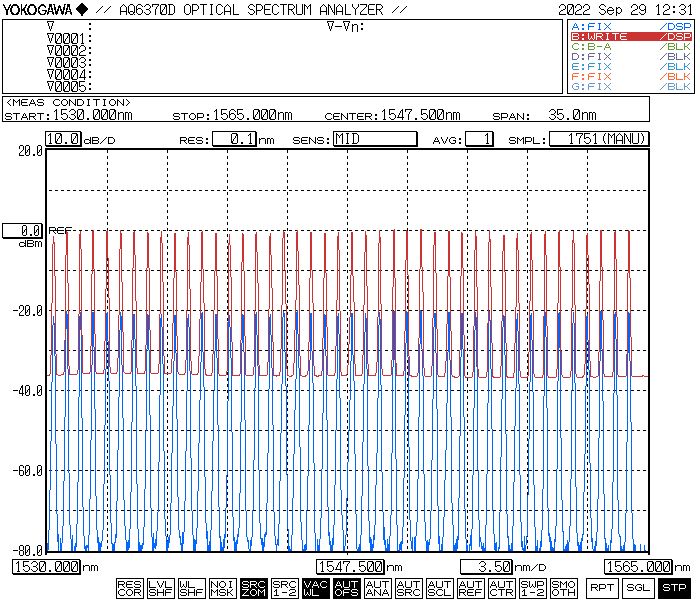

                                                                                            对C波段46个ITU波长信号的同时放大

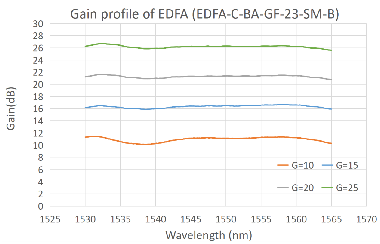

    		                                  对C波段的10/15/20/25dB增益谱


                                                      特性

                                                      · 增益平坦

                                                      · 高增益系数



    应用

    · 光纤通信

    · 光纤通信


    产品参数

      光学指标

    单位

    		典型值备注

      型号


    		EDFA-C-PA-GFEDFA-C-BA-GFEDFA-C-LA-GF

      波长范围

    nm

    		1530~1565nm

      输入功率

    dBm

    		-45~-25-12~+3-25~+3可定制

      最大输出功率

    dBm

    		1417/20/2317/20/23

      调节范围

    dB

    		252525

      噪声指数

    dB

    		555.5

      工作模式

    -

    		ACC/APC/AGC
    参数调节范围 -ACC：0~100%；APC：10%~100%；AGC：0~25dB

      增益平坦度

    dB

    		≤1.5

    APC/AGC，10~25dB

     输入/输出端隔离度 dB>35
     光功率监控-输入和输出光功率监控
     光纤和连接头-SMF-28PM1550FC/APC接头
     偏振相关增益dB≤0.3-

       偏振模色散

    ps

    		0.5-
     偏振消光比dB-≥23


      电气和环境参数

    		台式模块

      控制方式

    		按键/RS232串口通信RS232串口通信

      通信接口

    		DB9 FemaleDB9 Female

      供电

    		100~240V AC, <30W5V DC, <15W

      尺寸

    		260(W)×280(D)×120(H)mm125(W)×150(D)×20(H)mm

      工作温度范围

    -5~+35°C

      工作湿度范围

    		0~70%



    订购信息

    EDFA工作波长放大器类型光纤类型封装形式

    		C=C波段

    PA-GF=增益平坦型PA

    增益系数(dB)

           SM=SMF-28

           PM=PM1550

    M=模块

    B=台式

    25

    BA-GF=增益平坦型BA

    饱和输出功率(dBm)

    15/17/20/23








    封装和尺寸

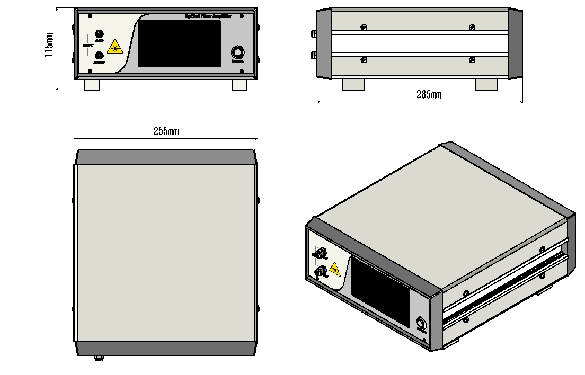

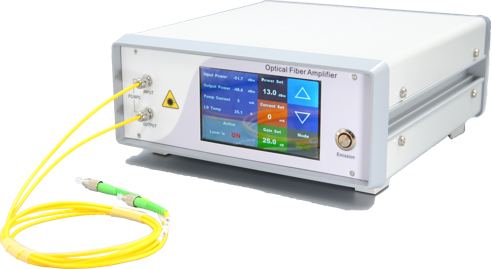

    台式实物及尺寸

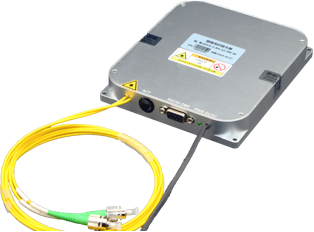

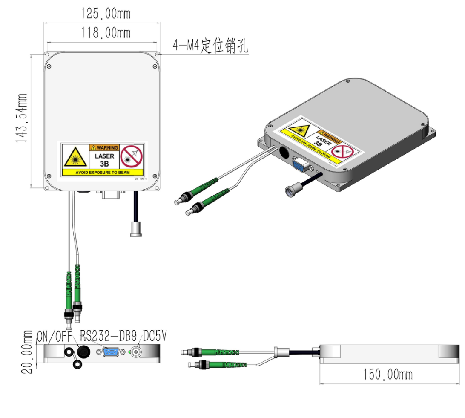

    M20模块式实物及尺寸
