光电探测器模块


  •    格物66光电探测器模块-1

    PD03系列高速光电探测器模块，光电响应带宽≥3GHz，脉冲上升沿时间125ps，工作波长覆盖1020~1650nm波长。射频信号输出采用SMA接口，便于与射频测试设备连接。适合用于光传输系、超快激光脉冲探测等。




                                                    PD03                                         PD01-VIS、PD03-FS





                                                      特性

                                                      · 高带宽

                                                      · 高灵敏度

                                                      · 直流耦合输出




    应用

    · 光纤通信

    · 脉冲激光测量

    · 光纤传感



    产品参数


      光学指标

    单位

    		典型值

      产品型号

    -

    		PD01-VISPD03PD03-FS

      探测器材料

    -

    		SiInGaAs

      工作波长

    nm

    		400~1100800~1700

      光功率输入范围

    dBm

    		-10 ~ 10-10 ~ 17

      上升沿时间

    ps

    		≤300≤125≤140

      最大电脉冲输出

    mV

    		1001500

      光电响应


    		1.0A/W；30mV/mW

      回损

    dB

    		-37
      输出匹配阻抗Ω50
      频率带宽-DC~1GHzDC~3GHzDC~2.5GHz
      光输入接口-自由空间FC/APC自由空间
      射频输出口-SMA


      电气和环境参数

    		台式模块

      供电

    		12V DC, <5W5V或12V DC, <5W

      尺寸

    		100(W)×70(D)×25(H)mm60(W)×50(D)×43(H)(含FC/APC接口)

      工作温度范围

    -5~+35°C

      工作湿度范围

    		0~70%

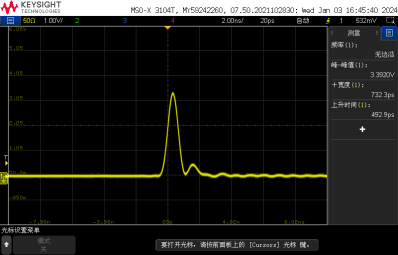

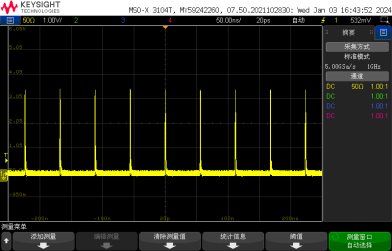

    皮秒脉冲激光响应
