高分辨率光纤光谱仪L系列(200nm-1100nm)|格物光学光分析

概述
知识拓展
配件

格物光学的高分辨率光谱仪的 L 系列旨在为大量应用场景提供稳定性高，批量一致性好的光谱检测功能。L系列光谱仪以高性价比提供各种光学分辨率，是工业和研发系统的首选型号。同时格物的L系列光谱仪拥有出色的信噪比、低至 0.15nm FWHM 光学分辨率和 SMA905 光纤连接器，拥有最先进、成本友好/高性价比的设计。

产品规格参数与手册

	L 系列高分辨率光谱仪（非制冷）

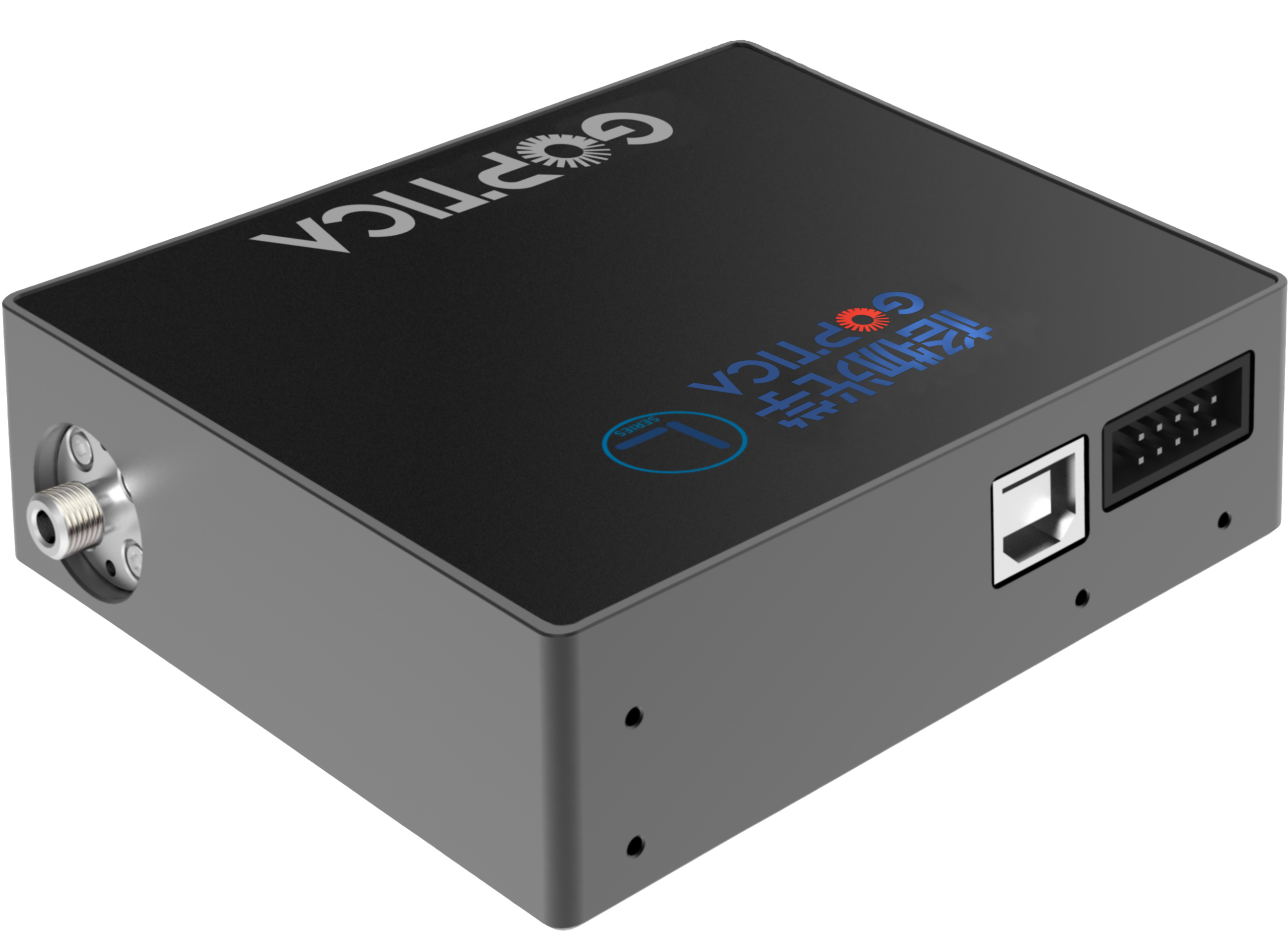

产品

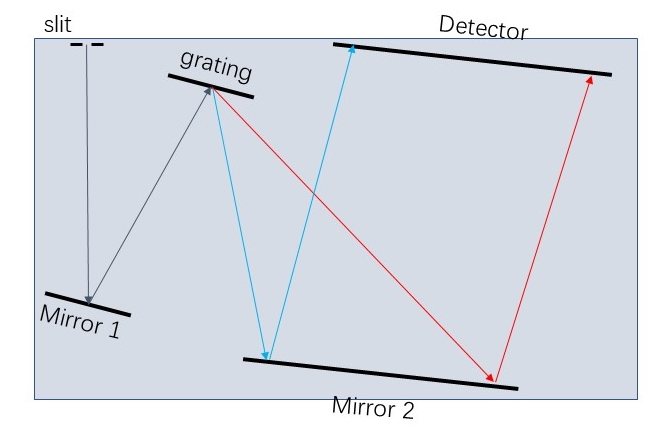

光路
波长范围	波长从 200nm-1000nm，300nm-1100nm
探测器	滨松 S11639 CMOS 2048 pixels
焦距	55mm
分辨率	0.15 nm~5 nm
信噪比	500:1
动态范围	2000:1
积分时间	22.5 us - 120 s
尺寸/重量	928727.5mm³ / 500g
基于光栅和狭缝选择	最好分辨率为 0.15nm
即插即用	SMA905 或 FC/PC 可选。光谱仪随附的 PC 软件。
OEM/定制	联系我们进行定制
STEP图纸

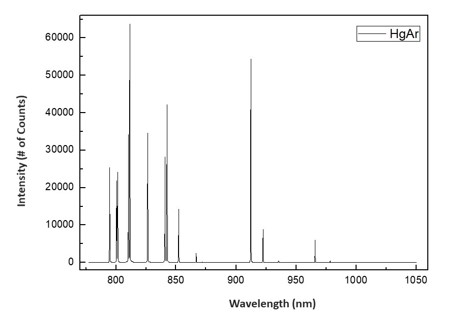

配置示例	781.56 ~ 1058.26 nm / 狭缝 25 µm / FWHM 0.27 nm @912 nm

波长、狭缝和光学分辨率规格

L 系列技术参数

型号	波长范围	光栅划线/闪耀波长	狭缝宽度
			10 um	25 um	50 um	100 um	200 um
			光学分辨率 FWHM
L/200-1000	200-1000nm	600/300nm或600/500nm	0.7nm	0.8nm	1.2nm	2.4nm	4.8nm
L/300-1100	300-1100nm	600/300nm或600/500nm	0.7nm	0.8nm	1.2nm	2.4nm	4.8nm
L/300-800	300-800nm	900 /500nm	0.4nm	0.5nm	0.7nm	1.3nm	2.6nm
L/400-880	400-880nm	900 /500nm	0.4nm	0.5nm	0.7nm	1.3nm	2.6nm
L/500-960	500-950nm	900 /500nm	0.4nm	0.5nm	0.7nm	1.3nm	2.6nm
L/600-1040	600-1040nm	900 /500nm	0.4nm	0.5nm	0.7nm	1.3nm	2.6nm
L/180-550	180-550nm	1200/250nm	0.3nm	0.36nm	0.6nm	1nm	2nm
L/300-650	300-650nm	1200/500nm	0.3nm	0.36nm	0.6nm	1nm	2nm
L/400-740	400-740nm	1200/500nm	0.3nm	0.36nm	0.6nm	1nm	2nm
L/500-820	500-820nm	1200/500nm	0.3nm	0.36nm	0.6nm	1nm	2nm
L/600-900	600-900nm	1200/500nm	0.3nm	0.36nm	0.6nm	1nm	2nm
L/700-985	700-985nm	1200/750nm或1200/850nm	0.25nm	0.38nm	0.55nm	1nm	2nm
L/780-1060	780-1060nm	1200/750nm或1200/850nm	0.25nm	0.38nm	0.55nm	1nm	2nm
L/800-1060	800-1060nm	1200/750nm或1200/850nm	0.25nm	0.38nm	0.55nm	1nm	2nm
L/200-440	200-440nm	1800/200nm	0.15nm	0.2nm	0.3nm	0.6nm	1.2nm
L/420-620	420-620nm	1800/200nm或1800/500nm	0.15nm	0.2nm	0.3nm	0.6nm	1.2nm
L/500-700	500-700nm	1800/500nm	0.15nm	0.2nm	0.3nm	0.6nm	1.2nm
L/600-780	600-780nm	1800/500nm	0.15nm	0.2nm	0.3nm	0.6nm	1.2nm
L/700-840	700-840nm	1800/500nm	0.15nm	0.2nm	0.3nm	0.6nm	1.2nm
L/840-950	840-950nm	1800/500nm	0.15nm	0.2nm	0.3nm	0.6nm	1.2nm

多通道S系列升级选项

您是否需要在较宽的波长范围内进行更精确的测量？我们的多通道光谱仪升级选件提供了一种解决方案。选择所需的光谱仪波长范围，我们可以将它们集成到具有单光纤或多光纤输出选项的单系统中。请联系我们获取更多信息。

产品尺寸

L 系列

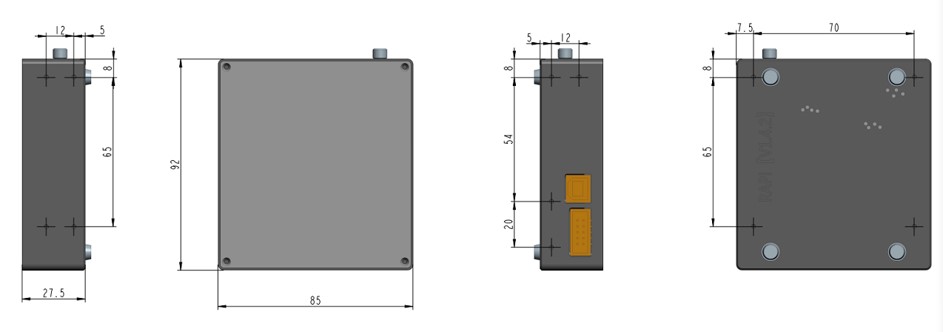

格物L系列光谱仪尺寸

软件接口

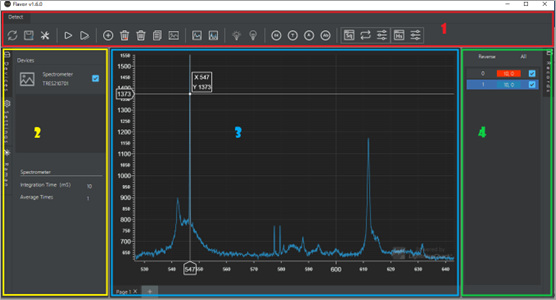

主要软件用户界面

1.检测面板（功能菜单和操作按钮）

2.设备面板（设备列表和参数设置）

3.光谱窗口（光谱曲线显示和光谱窗口管理）

4.光谱记录面板（光谱曲线选择和命名）

关键光谱处理特性

● 波长平滑

● 流出

● 减去背景信号

● 反射和反射测量

● 绝对值测量

● 具有不同时序的多重测量

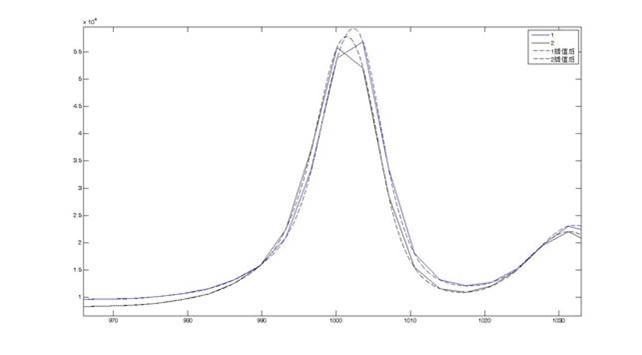

由于光谱仪探测器中的像素数量有限，因此在高光谱分辨率下，只有几个像素组成单个光谱峰值，从而导致无平滑的峰值，如下图所示。

该图显示了由于光谱仪在不同温度下的温度漂移而导致的峰值位置漂移的示例。光谱峰值不是对称的，因为构成光谱峰值的像素数很小，并且在温度漂移的影响下，光谱峰值的最高像素从左向右移动一个像素。

在这一点上，我们有两种方法可以评估这个峰值位置的漂移。

1. 查看最高像素点的位置。显然，峰值位置偏移了一个像素，这意味着大约0.15 nm。

2. 拟合漂移前后的峰值，找到拟合的峰值点，即两个像素之间。拟合峰值点的漂移约为0.07nm

那么这两种方法中哪一种是正确的呢？我们认为第二个是正确的，反映了峰值位置的真实漂移。原因如下。

1.高分辨率导致光谱峰值的像素采样率低，直接看一起像素的形状并不能反映峰值的实际形状。

2.光谱峰值在物理上更接近对称分布，峰值位置的漂移不会导致峰形发生变化。

3.通过拟合构成光谱峰值的所有像素，获得的峰值形状更接近峰值的物理现实。

因此，使用拟合的峰形状来确定峰位置并评估光谱仪的漂移是正确的方法。

在实践中，是否有必要这样做？这取决于实际情况。如果

1.光谱分辨率低，光谱峰值的采样率高，即需要更多的像素点来组成一个峰值，并且这些像素点本身连接成更平滑，更对称的峰值形状，然后可以直接找到最高像素的位置，或者两个像素之间，并通过视觉评估确认峰值位置。

2.具有高光谱分辨率和需要精确知道峰值，需要上述拟合方法。拟合可以通过样条算法，也可以通过高斯或洛伦兹拟合来完成，大家可以根据被测样品的光谱性质进行选择。如果您不知道如何选择，请使用样条曲线。

配件

有关定制配件的更多信息，请联系我们sales@goptica.com

型号	类别	波长	芯径	长度	# 芯数	接口
I1000-S/S-L2	光纤	360~2500nm	1000um	2m	1	SMA905-SMA905
V1000-S/S-L2		200 ~ 1100 nm	1000um	2m	1	SMA905-SMA905
DV600-S/S-L2		190~1100 nm	600um	2m	1	SMA905-SMA905
I600-S/S-L2		360~2500nm	600um	2m	1	SMA905-SMA905
V600-S/S-L2		200 ~ 1100 nm	600um	2m	1	SMA905-SMA905
DV400-S/S-L2		190~1100 nm	400um	2m	1	SMA905-SMA905
I400-S/S-L2		360~2500nm	400um	2m	1	SMA905-SMA905
V400-S/S-L2		200 ~ 1100 nm	400um	2m	1	SMA905-SMA905
DV200-S/S-L2		190~1100 nm	200um	2m	1	SMA905-SMA905
I200-S/S-L2		360~2500nm	200um	2m	1	SMA905-SMA905
V200-S/S-L2		200 ~ 1100 nm	200um	2m	1	SMA905-SMA905
DV100-S/S-L2		190~1100 nm	100um	2m	1	SMA905-SMA905
I100-S/S-L2		360~2500nm	100um	2m	1	SMA905-SMA905
V100-S/S-L2		200 ~ 1100 nm	100um	2m	1	SMA905-SMA905
I1000-Y*2-S/S-L2	分叉光纤， Y 型光纤：2 根光纤	360~2500nm	1000um	2m	A-2芯、B1-1芯、B2-1芯	A-SMA905 / B1-SMA905 / B2-SMA905
V1000-Y*2-S/S-L2		200 ~ 1100 nm	1000um	2m	A-2芯、B1-1芯、B2-1芯	A-SMA905 / B1-SMA905 / B2-SMA905
DV600-Y*7-S/S-L2		190~1100 nm	600um	2m	A-7芯、B1-1芯、B2-6芯	A-SMA905 / B1-SMA905 / B2-SMA905
I600-Y*7-S/S-L2		360~2500nm	600um	2m	A-7芯、B1-1芯、B2-6芯	A-SMA905 / B1-SMA905 / B2-SMA905
DV600-1*7-S/S-L2	多芯光纤	190~1100 nm	600um	2m	7	SMA905-SMA905
I600-1*7-S/S-L2	多芯光纤	360~2500nm	600um	2m	7	SMA905-SMA905

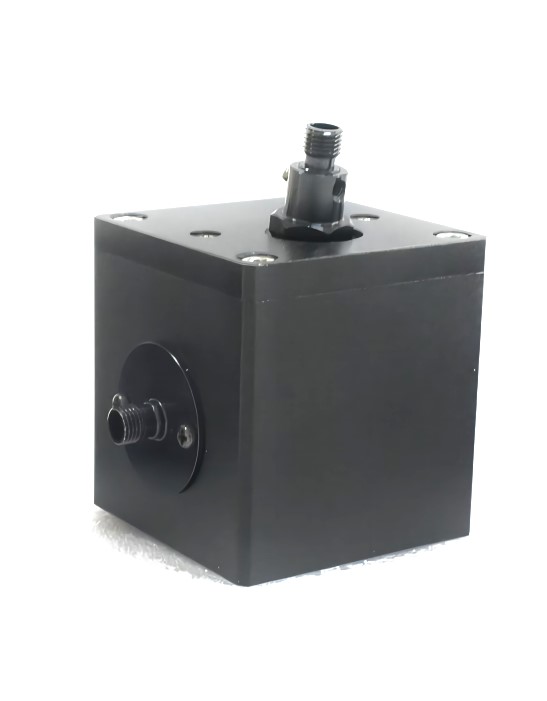

	积分球波长 250 - 2500 nm 输出端口可定制黑色阳极氧化铝合金外壳		镀金积分球波长 1000 - 5000 nm 电化学镀漫反射膜涂层

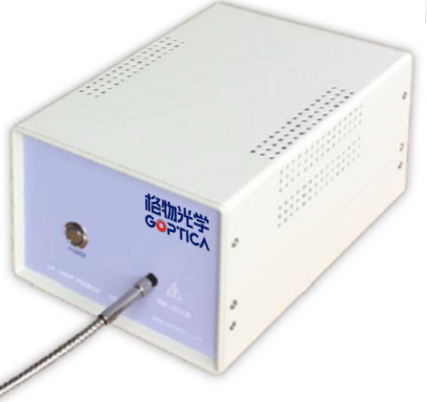

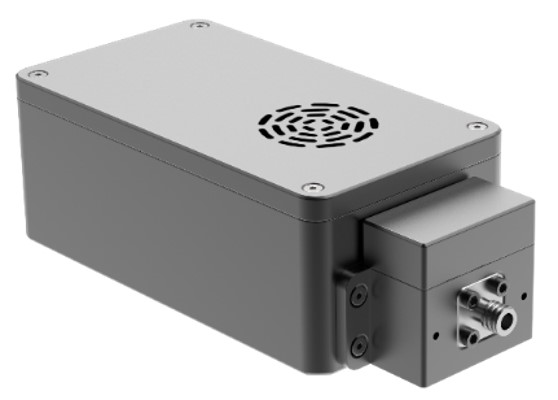

	卤素光源波长 360 - 2500 nm 使用寿命长，通常为 10,000 小时 SMA905 接口		氘灯光源波长 190 - 400 nm 使用寿命长，通常为 1500 小时 SMA905 接口
	用于透射率测量的样品架		带反射率测量支架的样品架

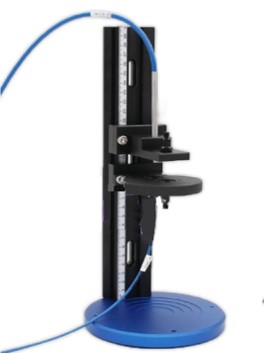

	比色皿架		用于透射和反射样品测量的光学支架
	光纤衰减器波长 200 - 2500 nm 用于衰减的可调狭缝		光纤准直器波长 185 - 2500 nm 数值孔径 0.22 - 0.37 NA, 纤芯直径 ≥ 100 µm

产品图片	产品型号	图纸和规格	操作
产品图片：	产品型号：L/200-1000 高分辨率光谱仪 L 系列，波长范围：200-1000nm	图纸和规格：	操作：询价
产品图片：	产品型号：L/300-1100 高分辨率光谱仪 L 系列，波长范围：300-1100nm	图纸和规格：	操作：询价
产品图片：	产品型号：L/300-800 高分辨率光谱仪 L 系列，波长范围：300-800nm	图纸和规格：	操作：询价
产品图片：	产品型号：L/400-880 高分辨率光谱仪 L 系列，波长范围：400-880nm	图纸和规格：	操作：询价
产品图片：	产品型号：L/500-960 高分辨率光谱仪 L 系列，波长范围：500-960nm	图纸和规格：	操作：询价
产品图片：	产品型号：L/600-1040 高分辨率光谱仪 L 系列，波长范围：600-1040nm	图纸和规格：	操作：询价
产品图片：	产品型号：L/180-550 高分辨率光谱仪 L 系列，波长范围：180-550nm	图纸和规格：	操作：询价
产品图片：	产品型号：L/300-650 高分辨率光谱仪 L 系列，波长范围：300-650nm	图纸和规格：	操作：询价
产品图片：	产品型号：L/400-740 高分辨率光谱仪 L 系列，波长范围：400-740nm	图纸和规格：	操作：询价
产品图片：	产品型号：L/500-820 高分辨率光谱仪 L 系列，波长范围：500-820nm	图纸和规格：	操作：询价
产品图片：	产品型号：L/600-900 高分辨率光谱仪 L 系列，波长范围：600-900nm	图纸和规格：	操作：询价
产品图片：	产品型号：L/700-985 高分辨率光谱仪 L 系列，波长范围：700-985nm	图纸和规格：	操作：询价
产品图片：	产品型号：L/780-1060 高分辨率光谱仪 L 系列，波长范围：780-1060nm	图纸和规格：	操作：询价
产品图片：	产品型号：L/800-1060 高分辨率光谱仪 L 系列，波长范围：800-1060nm	图纸和规格：	操作：询价
产品图片：	产品型号：L/200-440 高分辨率光谱仪 L 系列，波长范围：200-440nm	图纸和规格：	操作：询价
产品图片：	产品型号：L/420-620 高分辨率光谱仪 L 系列，波长范围：420-620nm	图纸和规格：	操作：询价
产品图片：	产品型号：L/500-700 高分辨率光谱仪 L 系列，波长范围：500-700nm	图纸和规格：	操作：询价
产品图片：	产品型号：L/600-780 高分辨率光谱仪 L 系列，波长范围：600-780nm	图纸和规格：	操作：询价
产品图片：	产品型号：L/700-840 高分辨率光谱仪 L 系列，波长范围：700-840nm	图纸和规格：	操作：询价
产品图片：	产品型号：L/840-950 高分辨率光谱仪 L 系列，波长范围：840-950nm	图纸和规格：	操作：询价
