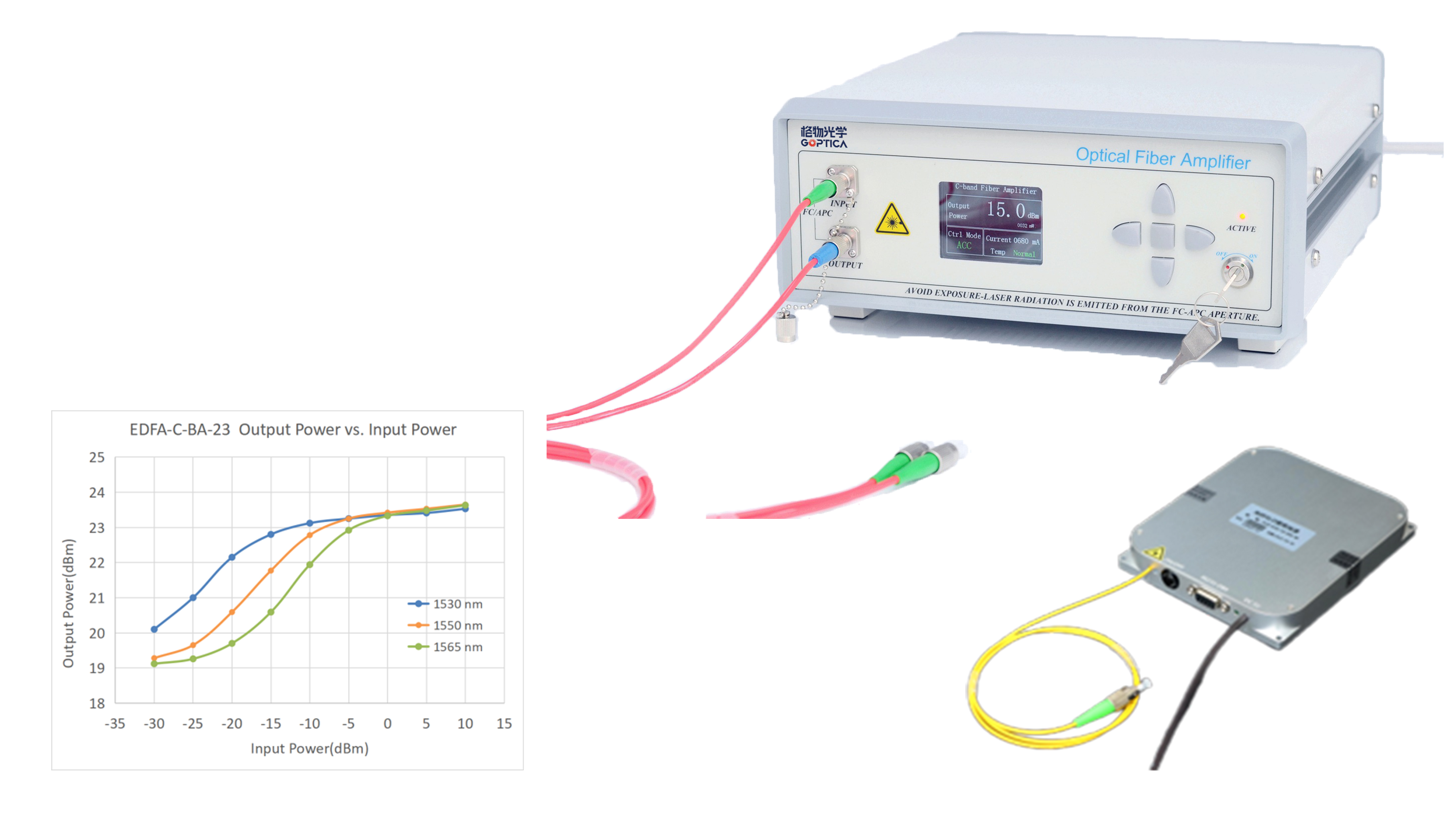

掺铒光纤功率型放大器(简称BA放大器)，可用于放大-6dBm~+3dBm或更高功率范围的光信号，最大饱和输出功率26dBm, 常用于提高激光光源的发射功率。
产品手册：
特性
· 宽波长范围
· 高输出功率
· 低噪声
应用
· 光纤通信
· 光纤传感
· 光纤激光
产品参数
光学指标
单位
波长范围
nm
输入功率
dBm
饱和输出功率
噪声指数
dB
偏振相关增益
偏振模色散
ps
输入/输出端隔离度
光功率监控
-
电气和环境参数
控制方式
通信接口
供电
尺寸
工作温度范围
-5~+35°C
工作湿度范围
订购信息
M=模块
B=台式
掺铒光纤放大器工作模式说明
EDFA等放大器通常有三种控制模式。
ACC模式：自动电流控制模式，由用户设置EDFA泵浦工作电流，并由EDFA自动锁定，实现泵浦电流的恒定。当输入光功率波动时，输出功率也会出现相应的波动。
APC模式：自动功率控制模式，由用户设置EDFA的信号光输出功率，EDFA根据PD监测到的输出功率，自动控制调整泵浦电流实现输出信号的稳定, APC模式下输出功率用户可调节范围通常为最大输出功率的10%~100%。APC模式的优点是当输入光功率波动时，EDFA会尽可能减小输出功率的波动。
AGC模式：自动增益控制模式，由用户设置EDFA的增益系数，EDFA会根据PD检测到的输入功率和输出功率，自动控制调整泵浦电流实现增益倍数尽可能的稳定。当输入光功率波动时，输出功率也会出现相应的波动，但增益系数总体稳定。

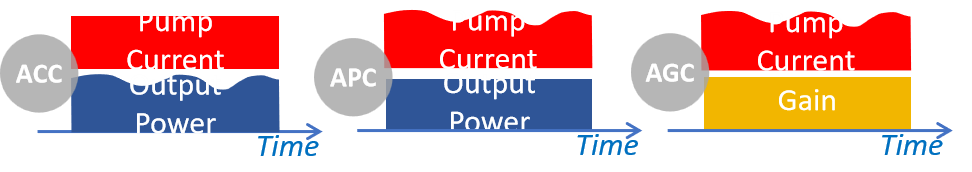

三种模式下监/控的参数分别不同，效果不同，如下表与示意图所示。
EDFA工作模式
用户设置的参数/范围
EDFA监测的参数
EDFA控制的参数
达到的目的和效果
ACC Mode
(Auto Current Control)
APC Mode
(Auto Power Control)
AGC Mode
(Auto Gain Control)
