背照式高灵敏紫外光纤光谱仪M系列

  • M系列 面阵背照式高灵敏度紫外增强光谱仪 采用滨松面阵背照式CCD，其紫外灵敏度比普通光谱仪提高约7倍。同时采用300&550nm双闪耀光栅，搭载LVF消高阶滤光片，基于100.0mm焦距光学平台。在200~1100nm的全光谱范围内提供均衡的灵敏度和更高的分辨率，适用于科研应用的各种光谱检测。


    主要产品亮点

    峰值70%紫外响应

    采用滨松背照式CCD ，在紫外200nm处具有70%以上的量子效率，非常适合包括紫外波段在内的光谱测量；


    64x2048超大感应面

    超大感应面积CCD，灵敏度比普通14线像素CCD进一步提高4倍；



    200-1100nm 全光谱覆盖

    M系列采用 焦距为100.0mm的光学平台，适用于200~1100nm的全光谱检测，覆盖探测器的整个感光区域，同时分辨率提升10%。


    应用亮点

    珠宝/矿石光谱学

    桌面拉曼光谱

    桌面LIBS

    透射反射/吸收光谱

    荧光光谱测量

    显微光谱测量



    产品规格参数与手册

    产品手册:  格物PDF.png

    波段范围

    200 ~ 1100nm，取决于光栅

    光学分辨率

    最高0.2nm（FWHM），基于1800线光栅和10μm狭缝

    探测器

    滨松，S10420，64×2048像素，64行面阵背照式

    消除高阶衍射

    3种前置和4种后置滤镜选项，消除光谱中的鬼线

    光学平台

    焦距100.0mm，f数4.5，对称交叉CT光路

    积分时间

    10ms~120s，暗噪声饱和超过120s

    动态范围

    5,000:1，比同类产品好两倍以上，有利于较弱的信号检测

    信噪比

    800:1（饱和时）

    杂散光

    <0.1% @ 600nm

    线性校正

    > 99%

     STEP

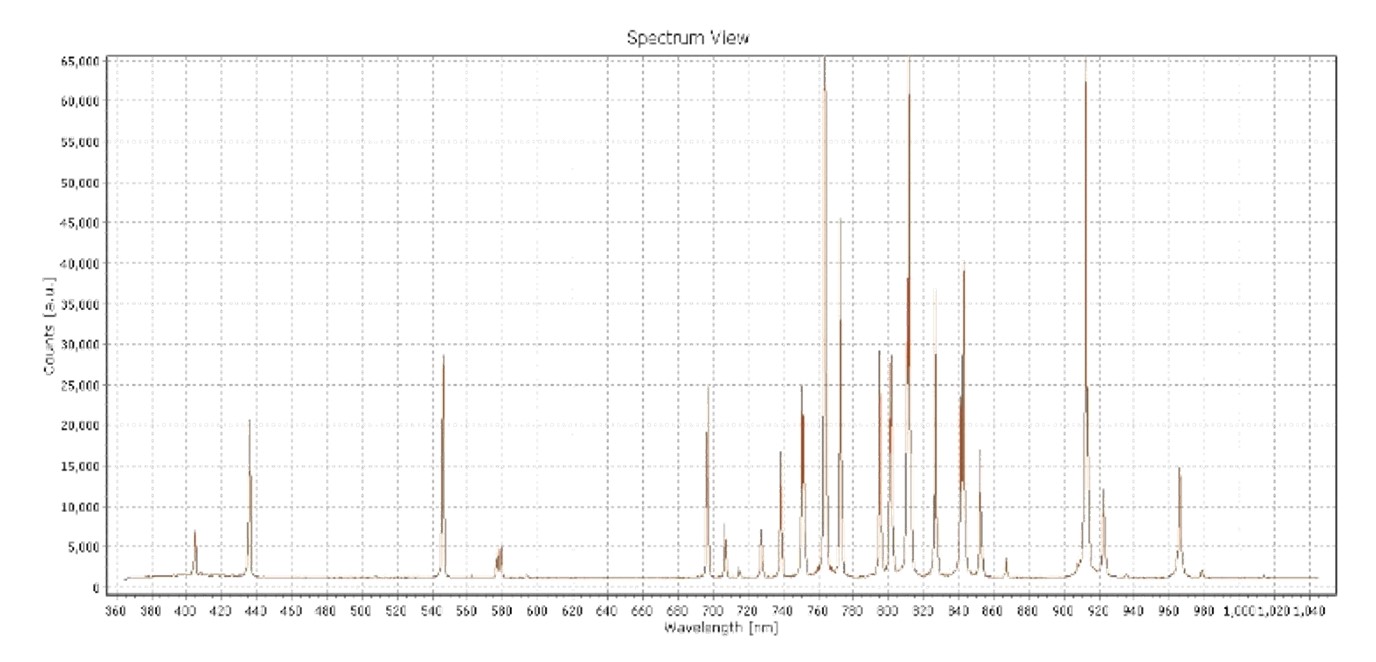

    配置示例


    364.87 - 1044.91 nm / 狭缝 25 µm / FWHM 0.66 nm @794 nm



    M 系列波长、狭缝和光学分辨率规格

    型号波长范围光栅划线/闪耀波长狭缝宽度
    10 um25 um50 um100 um200 um
    光学分辨率 FWHM
    M/200-1100200-1100nm300/300nm & 550nm1nm1.3nm1.8nm3nm6nm
    M/400-1000400-1000nm400 /500nm1.4nm1.5nm1.6nm2.6nm5nm
    M/350-800350-800nm600 /500nm0.8nm1nm1.2nm1.6nm3nm
    M/300-430

    300-430nm

    		1800/500nm0.2nm0.3nm0.4nm0.5nm1nm
    M/400-530400-530nm1800/500nm0.2nm0.3nm0.4nm0.5nm1nm
    M/530-645

    530-645nm

    		1800/500nm0.2nm0.3nm0.4nm0.5nm1nm
    M/710-1100710-1100nm

    600/800nm

    		0.8nm1nm1.2nm1.6nm3nm

    M/780-1060

    		785-1060nm

    830/900nm

    		0.38nm0.45nm0.6nm0.95nm1.8nm

    M/190-410

    190-410nm

    		1200/200nm

    0.25nm

    		0.3nm0.45nm0.7nm1.5nm
    M/400-600400-600nm

    1200/600nm或1200/750nm

    		0.25nm0.3nm0.45nm0.7nm1.5nm
    M/530-720

    530-720nm

    1200/600nm或1200/750nm

    		0.25nm0.3nm0.45nm0.7nm1.5nm
    M/630-820630-820nm

    1200/600nm或1200/750nm

    		0.25nm0.3nm0.45nm0.7nm1.8nm

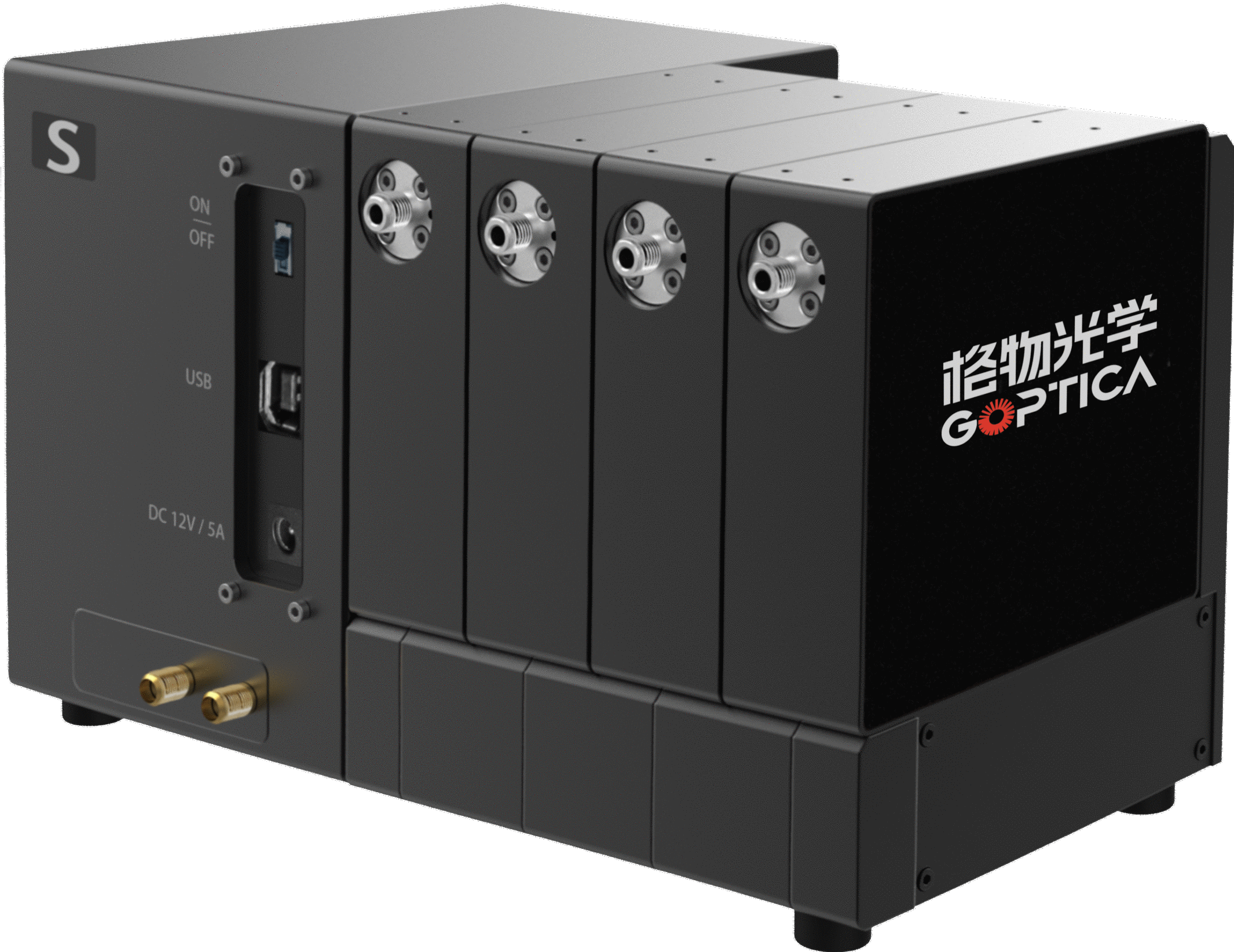

    多通道升级选项


    您是否需要在较宽的波长范围内进行更精确的测量？我们的多通道光谱仪升级选件提供了一种解决方案。选择所需的光谱仪波长范围，我们可以将它们集成到具有单光纤或多光纤输出选项的单系统中。请联系我们获取更多信息。

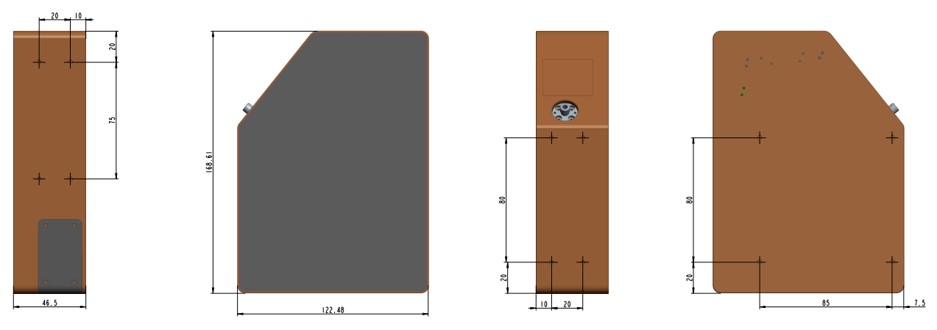

    产品尺寸



    软件接口

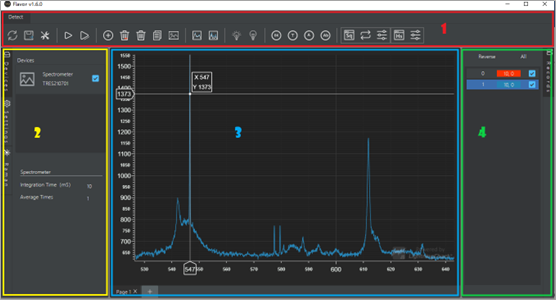

           主要软件用户界面

           1.检测面板（功能菜单和操作按钮）

           2.设备面板（设备列表和参数设置）

           3.光谱窗口（光谱曲线显示和光谱窗口管理）

           4.光谱记录面板（光谱曲线选择和命名）


           关键光谱处理特性

           ● 波长平滑

           ● 流出

           ● 减去背景信号

           ● 反射和反射测量

           ● 绝对值测量

           ● 具有不同时序的多重测量

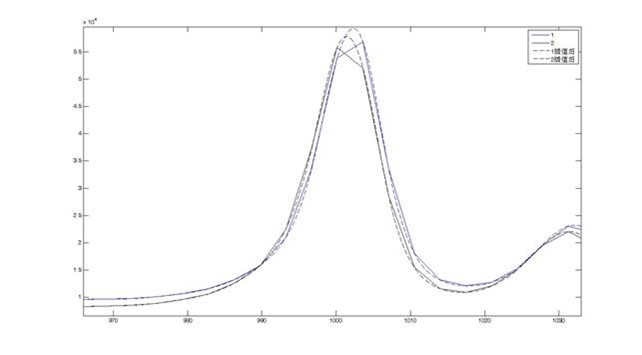

  • 由于光谱仪探测器中的像素数量有限，因此在高光谱分辨率下，只有几个像素组成单个光谱峰值，从而导致无平滑的峰值，如下图所示。

    该图显示了由于光谱仪在不同温度下的温度漂移而导致的峰值位置漂移的示例。光谱峰值不是对称的，因为构成光谱峰值的像素数很小，并且在温度漂移的影响下，光谱峰值的最高像素从左向右移动一个像素。


    在这一点上，我们有两种方法可以评估这个峰值位置的漂移。

    1. 查看最高像素点的位置。显然，峰值位置偏移了一个像素，这意味着大约0.15 nm。

    2. 拟合漂移前后的峰值，找到拟合的峰值点，即两个像素之间。拟合峰值点的漂移约为0.07nm



    那么这两种方法中哪一种是正确的呢？我们认为第二个是正确的，反映了峰值位置的真实漂移。原因如下。

    1.高分辨率导致光谱峰值的像素采样率低，直接看一起像素的形状并不能反映峰值的实际形状。

    2.光谱峰值在物理上更接近对称分布，峰值位置的漂移不会导致峰形发生变化。

    3.通过拟合构成光谱峰值的所有像素，获得的峰值形状更接近峰值的物理现实。


    因此，使用拟合的峰形状来确定峰位置并评估光谱仪的漂移是正确的方法。


    在实践中，是否有必要这样做？这取决于实际情况。如果



    1.光谱分辨率低，光谱峰值的采样率高，即需要更多的像素点来组成一个峰值，并且这些像素点本身连接成更平滑，更对称的峰值形状，然后可以直接找到最高像素的位置，或者两个像素之间，并通过视觉评估确认峰值位置。


    2.具有高光谱分辨率和需要精确知道峰值，需要上述拟合方法。拟合可以通过样条算法，也可以通过高斯或洛伦兹拟合来完成，大家可以根据被测样品的光谱性质进行选择。如果您不知道如何选择，请使用样条曲线。


  • 配件

     有关定制配件的更多信息，请联系我们sales@goptica.com

    型号类别
    		波长芯径长度# 芯数接口
    I1000-S/S-L2光纤
    		360~2500nm1000um2m1SMA905-SMA905
    V1000-S/S-L2200 ~ 1100 nm1000um2m1SMA905-SMA905
    DV600-S/S-L2190~1100 nm600um2m1SMA905-SMA905
    I600-S/S-L2360~2500nm600um2m1SMA905-SMA905
    V600-S/S-L2200 ~ 1100 nm600um2m1SMA905-SMA905
    DV400-S/S-L2190~1100 nm400um2m1SMA905-SMA905
    I400-S/S-L2360~2500nm400um2m1SMA905-SMA905
    V400-S/S-L2200 ~ 1100 nm400um2m1SMA905-SMA905
    DV200-S/S-L2190~1100 nm200um2m1SMA905-SMA905
    I200-S/S-L2360~2500nm200um2m1SMA905-SMA905
    V200-S/S-L2200 ~ 1100 nm200um2m1SMA905-SMA905
    DV100-S/S-L2190~1100 nm100um2m1SMA905-SMA905
    I100-S/S-L2360~2500nm100um2m1SMA905-SMA905
    V100-S/S-L2200 ~ 1100 nm100um2m1SMA905-SMA905
    I1000-Y*2-S/S-L2

    Forked optical fiber，

     -shaped fiber: 2 fibers

    		360~2500nm1000um2m A-2 core, B1-1 core, B2-1 coreA-SMA905 / B1-SMA905 / B2-SMA905
    V1000-Y*2-S/S-L2200 ~ 1100 nm1000um2m A-2 core, B1-1 core, B2-1 coreA-SMA905 / B1-SMA905 / B2-SMA905
    DV600-Y*7-S/S-L2190~1100 nm600um2mA-7 core, B1-1 core, B2-6 coreA-SMA905 / B1-SMA905 / B2-SMA905
    I600-Y*7-S/S-L2360~2500nm600um2mA-7 core, B1-1 core, B2-6 coreA-SMA905 / B1-SMA905 / B2-SMA905
    DV600-1*7-S/S-L2多芯光纤190~1100 nm600um2m7SMA905-SMA905
    I600-1*7-S/S-L2360~2500nm600um2m7SMA905-SMA905

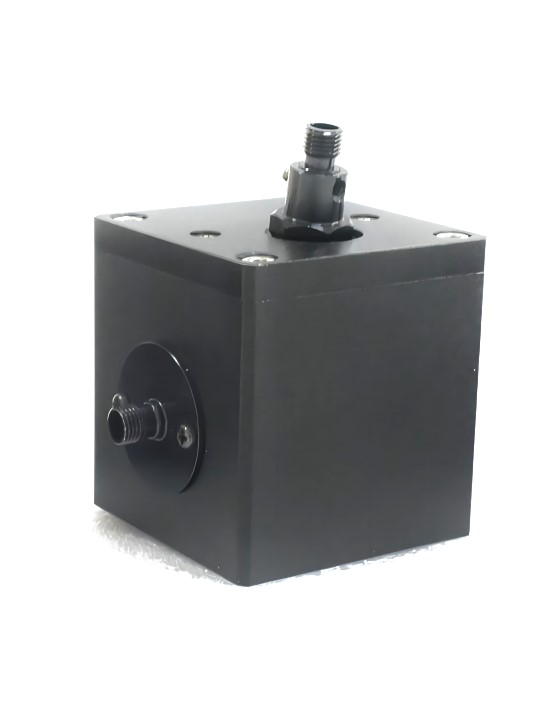

    积分球

    波长 250 - 2500 nm

    输出端口可定制

    黑色阳极氧化铝合金外壳

    		镀金积分球

    波长 1000 - 5000 nm

    电化学镀漫反射膜涂层

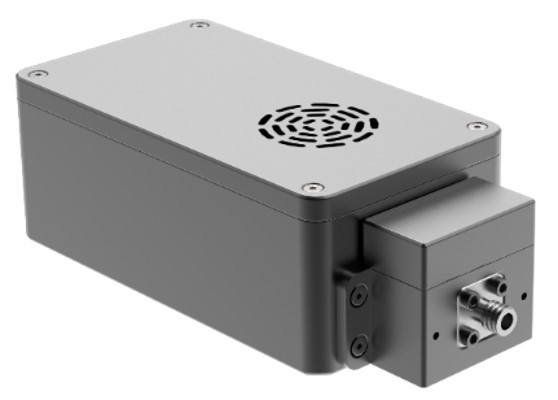

    卤素光源

    波长 360 - 2500 nm

    使用寿命长，通常为 10,000 小时

    SMA905 接口

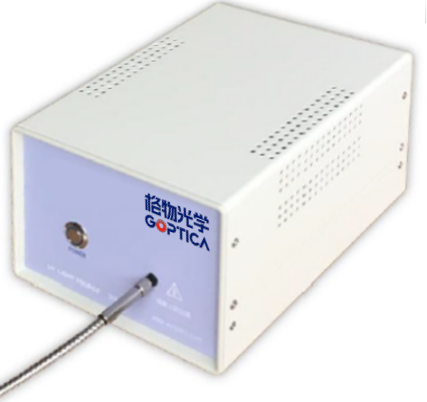

    		氘灯光源

    波长 190 - 400 nm

    使用寿命长，通常为 1500 小时

    SMA905 接口

    用于透射率测量的样品架带反射率测量支架的样品架

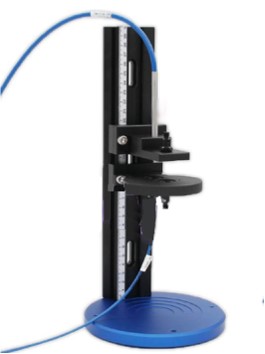

    比色皿架用于透射和反射样品测量的光学支架

    光纤衰减器

    波长 200 - 2500 nm

    用于衰减的可调狭缝

    		光纤准直器

    波长 185 - 2500 nm

    数值孔径 0.22 - 0.37 NA,

    纤芯直径 ≥ 100 µm



共6件产品 加入对比
产品图片 产品型号 图纸和规格 操作
产品图片： 产品型号：M/200-1100

背照式光谱仪，M 系列，波长：200-1100nm

 图纸和规格： 操作：询价
产品图片： 产品型号：M/400-1000

背照式光谱仪，M 系列，波长：400-1000nm

 图纸和规格： 操作：询价
产品图片： 产品型号：M/350-800

背照式光谱仪，M 系列，波长：350-800nm

 图纸和规格： 操作：询价
产品图片： 产品型号：M/530-640

背照式光谱仪，M 系列，波长：530-640nm

 图纸和规格： 操作：询价
产品图片： 产品型号：M/710-1100

背照式光谱仪，M 系列，波长：710-1100nm

 图纸和规格： 操作：询价
产品图片： 产品型号：M/780-1060

背照式光谱仪，M 系列，波长：785-1060nm

 图纸和规格： 操作：询价

请联系我们获取更多信息
