产品手册：
- 超长使用寿命
- 微秒级响应
- 亚纳米分辨率
- 驱动电压-20~+150V
- 结构紧凑
- 适用于高真空环境10⁶hPa
- 高居里温度230℃
- 工业自动化
- 科学研究
- 激光调谐
- 生命科学
- 微喷射
通用外形尺寸，单位：mm
规格与参数
PAA-D5-2W
PAA-D8-2W
单位
公差
运动轴/Active Axes
Z
电气性能/Electrical Properties
驱动电压/operating voltage
-20~150
V
±15%
最大位移/Max.displacement
2.5
3.3
μm
退滞/Displacement hysteresis
<15%
最大值
负载/Load capacity
310
720
N
阻止力 (150V)/Holding force
780
1800
谐振频率/Resonant frequency
360
220
kHz
谐振阻抗/Resonant impedance
150
100
mΩ
反谐振频率/Anti-resonant frequency
470
300
损耗角正切值/Dielectric dissipation factor
<2.0%
电容/Electrical capacitance
800
nF
其他/Miscellaneous
工作温度范围/operating temperature range
-25~130
℃
端面电极材质/Electrode material
银
电缆长度/Cable length
75
mm
±5mm
居里温度/Curie temperature
230
外形尺寸/Dimensions
∅
5
8
±0.1m
L
2
±5μm
*位移测试：驱动电压0~150V，公差土20%；
**推力测试：驱动电压0~150V；
***电容测试条件：常温环境，1Vpp，1kHz，公差土20%；
可选配焊接标准线束，长度75mm，AWG32，PTFE绝缘，产品编号后加W
其他规格可根据客户需求进行定制。

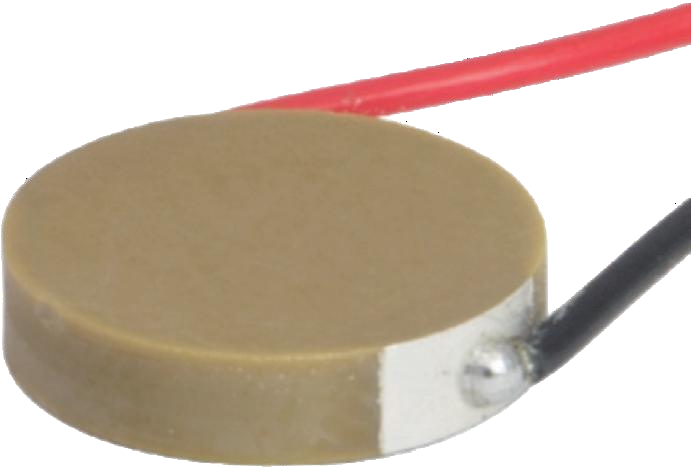

PAA系列圆形单片陶瓷致动器
型号
说明
PAA-D5-2
圆形压电陶瓷片，直径5mm，有效行程2.5um，无线束
圆形压电陶瓷片，直径5mm，有效行程2.5um，标准线束
PAA-D8-2
圆形压电陶瓷片，直径8mm，有效行程3.3um，无线束
圆形压电陶瓷片，直径8mm，有效行程3.3um，标准线束
