产品手册:
- 超长使用寿命
- 结构紧凑
- 微秒级响应
- 适用于高真空环境10Pa
- 亚纳米分辨率
- 高居里温度230℃
- 驱动电压-20~+150V
- 激光调谐
- 微喷射
- 生命科学

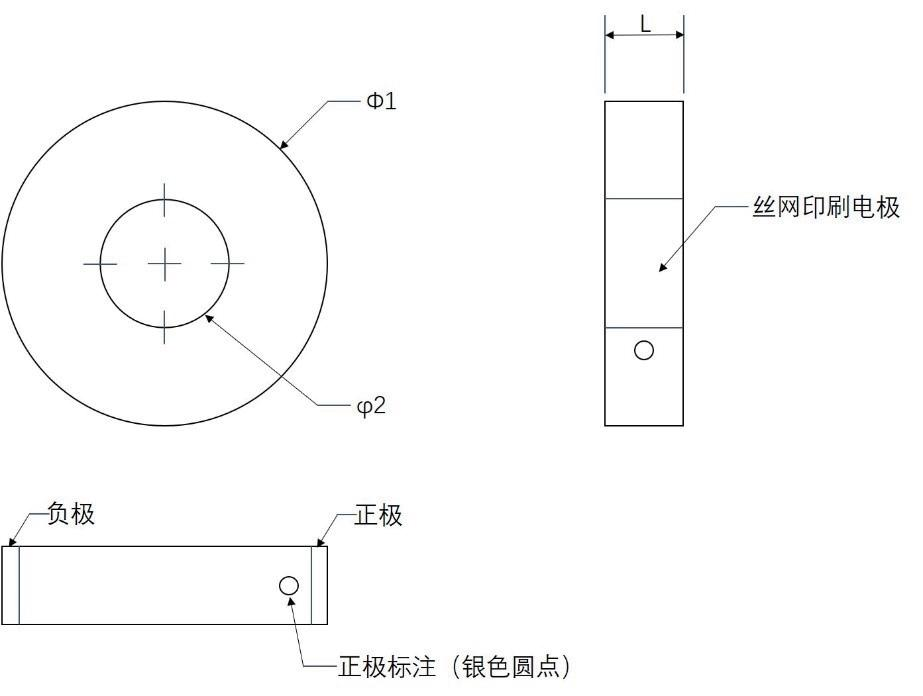

通用外形尺寸,单位:mm
规格与参数
PAA-R38-2
单位
公差
运动轴/Active Axes
Z
电气性能/Electrical Properties
最大位移/Max.displacement
2.6
μm
±20%
退滞/Displacement hysteresis
<15%
负载/Load capacity
72
N
最大值
阻止力 (150V)/Holding force
1800
驱动电压/operating voltage
150
V
谐振频率R/esonant frequency
515
kHz
谐振阻抗Resonant impedance
mΩ
反谐振频率/Anti-resonant frequency
670
损耗角正切值/Dielectric dissipation factor
<2.0%
电容/Electrical capacitance
550
nF
其他/Miscellaneous
工作温度范围/operating temperature range
-25~130
℃
端面电极材质/Electrode material
银
电缆长度/Cable length
75
mm
±5mm
居里温度/Curie temperature
230
外形尺寸/Dimensions
∅1
8.3
±0.1 mm
∅2
3
L
2
±5μm
*可选配焊接标准线束,长度75mm,AWG32,PTFE绝缘,型号后加W
其他规格可根据客户需求进行定制。

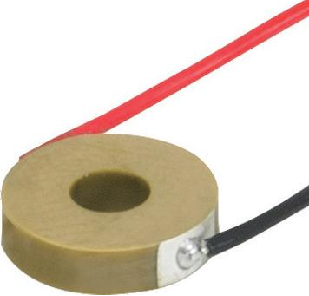

PAA系列圆环单片陶瓷致动器
型号
说明
压电陶瓷片,内径3mm,外径8.3mm,有效行程2.6um,无线束
PAA-R38-2W
压电陶瓷片,内径3mm,外径8.3mm,有效行程2.6um,标准线束
