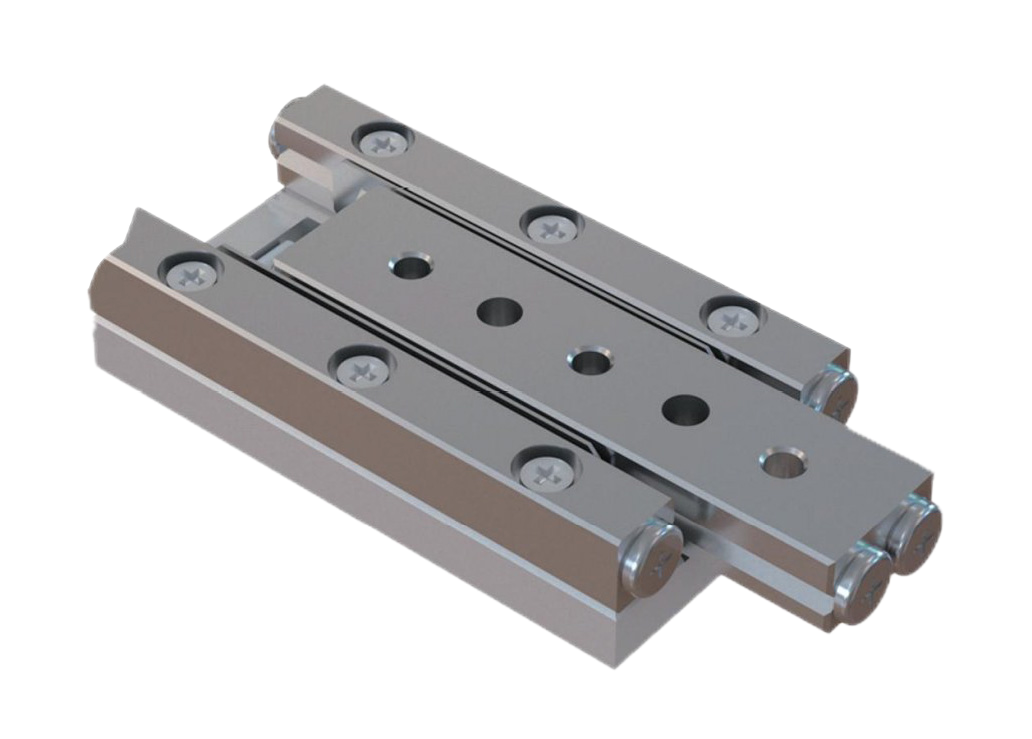

格物光学PMIN-C24系列——惯性电机是基于粘滑式驱动逻辑的一种直线运动定位装置，可以达到毫米级的运动行程和纳米级的定位精度，具有体积小、刚度高和快速定位等优势，电机内部集成高精度闭环传感器，非常适合用于纳米微位移控制系统。
产品手册：
- 高速位移
- 高分辨率
- 体积小巧
- 可适用于高真空环境(<10⁵Pa)
- 可适用于无磁环境
- 光学平台
- 精密医疗检测设备
- 精密半导体设备
- 航空航天

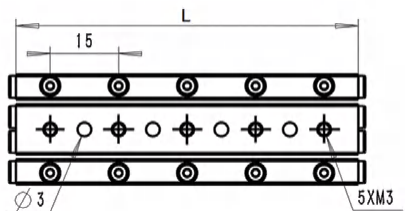

通用外形尺寸，单位：mm

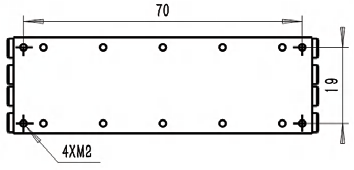

适用型号：MIN-C24-30A
尺寸单位：mm
适用型号：PMIN-C24-50A

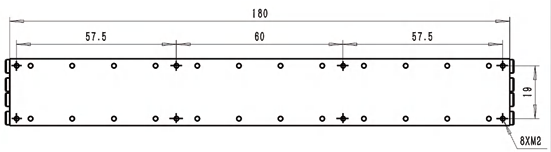

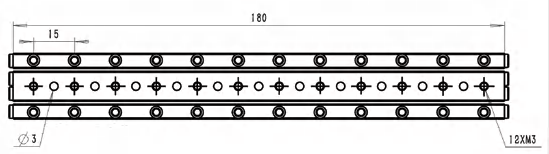

适用型号：MIN-C24160A
规格与参数
PMIN-C24-30A
PMIN-C24-50A
PMIN-C24-160A
单位
公差
运动轴/Active Axes
X
运动和定位/Motion&Positioning
运动行程/Travel range
30
50
160
mm
传感器/Sensor
线性光栅尺
开环分辨率/Open loop resolution
1
传感器分辨率/Sensorre solution
40
传感器信号/Sensor signal
AqB
最小位移量/Min.displacement
-
nm
典型值
单向重复性/Unidirectional repeatability
400
双向重复性/Bidirectional repeatability
700
俯仰角/Pitch
arcsec
偏摆角/Yaw
闭环运动速度*/Closed loop velocity
20.0
mm/s
最大值
机械特性/Mechanical Properties
最大垂向负载/Max.vertical load capacity
N
导轨类型/Rail type
交叉滚柱导轨
驱动特性/Drive Properties
电机类型/Motor type
粘滑式惯性电机
工作电压/Operating voltage
0~70
V
驱动力/Drive force
3.0
自锁力/Holding force
2.0
最小值
其他/Miscellaneous
工作温度范围/operating temperature range
0~50
℃
材料/Material
铝合金/不锈钢
电缆长度/Cable length
2
m
电气接口/Electrical interface
Sub-D15公头
外形尺寸/Dimensions
A
24
B
11.5
L
45
75
180
*实际运动速度取决于驱控电路功率
