二维精密转台

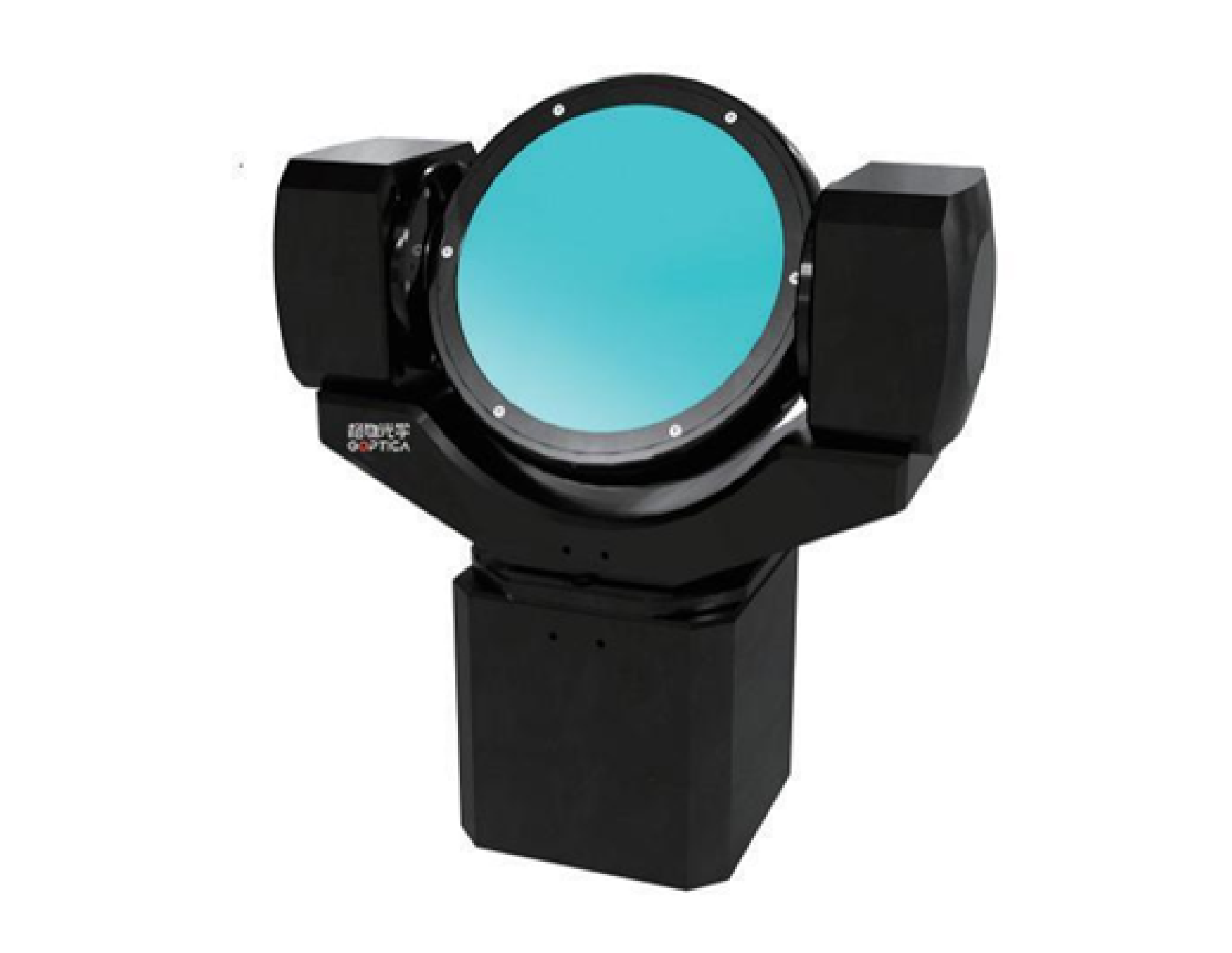

  • 格物光学-二维精密转台.png



    格物光学GS系列-二维精密转台采用了大尺寸中空和正交性设计思想，能实现俯仰和垂向旋转两个轴的高精度、高刚 度360°无限制旋转运动。可广泛应用于激光制导、激光雷达和空中目标跟踪等领域，特别适用于光电传 感器和前视红外测试、陀螺仪的角度测试和惯性单元的加速度测试。


    产品手册： 格物PDF.png

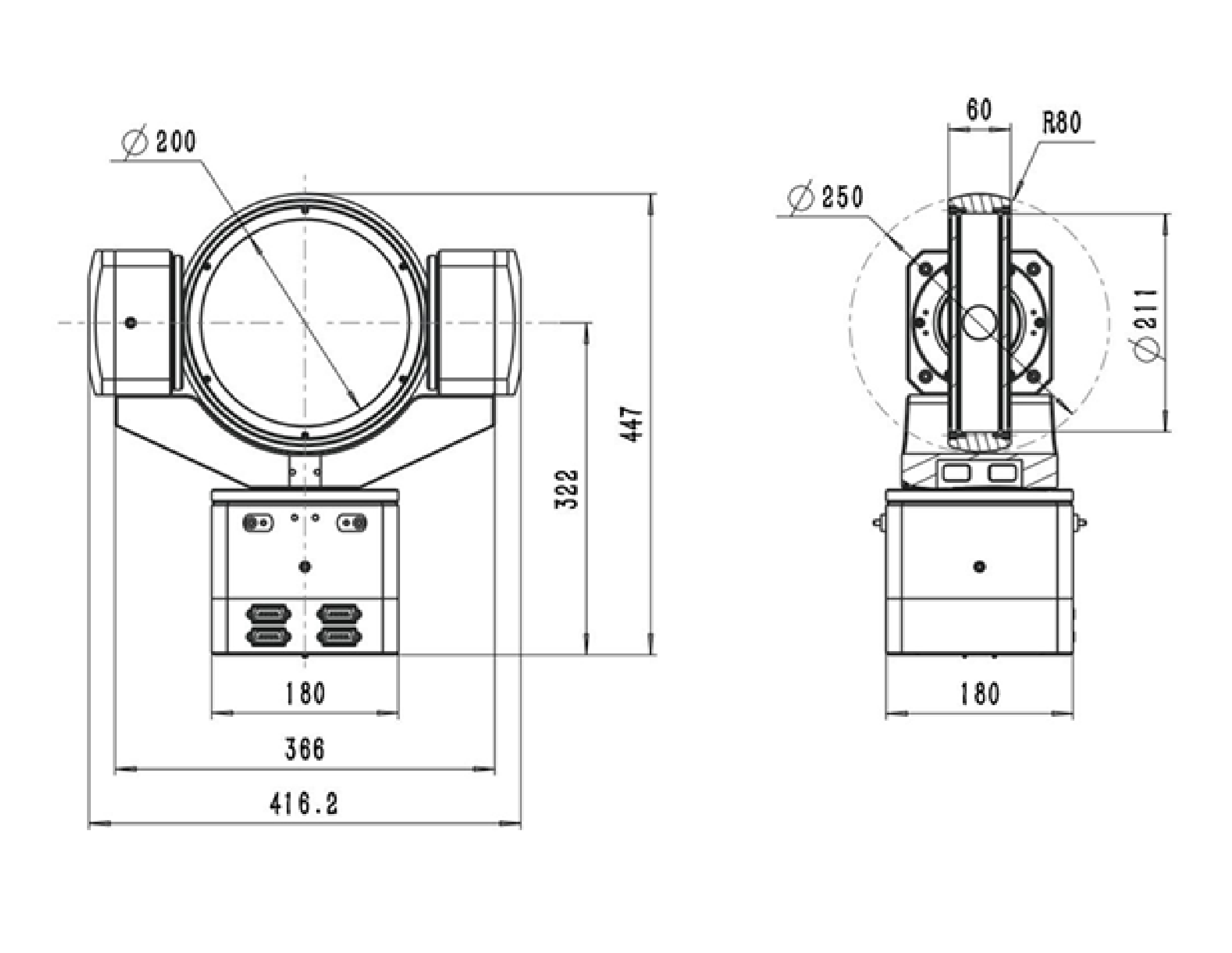

    特点：机械尺寸图：

    - 两轴360°无限制旋转万向节系统

    - 高动态响应、非接触力矩电机驱动

    - 高刚度、高精度交又滚子轴承设计

    - 内置长寿命的导电滑环







  • 规格与参数


    		GS100-00GS150-00GS200-00
    行程/Travel360°连续旋转/俯仰
    最大速度/Maximum Speed100 rpm
    加速度/Maximum Acceleration100 rpm
    精度/Accuracy±24 μrad to±192 μrad (±5 arcsec to±40 arcsec)
    旋转重复精度/AZ Repeatability19.4 μrad (4 arcsec)
    俯仰重复精度/EL Repeatability14.5 μrad (3 arcsec)19.4 μrad (4 arcsec)
    轴摆动误差Axis Wobble97 μrad (20 arcsec)
    正交性/Orthogonality72 μrad (15 arcsec)
    机械特征/Mechanical Specifications
    最大负载/Max Load Capacity68 Kg16 Kg
    旋转转动惯量/Inertia AZ0.046 Kg·m^20.088 Kg·m^20.277 Kg·m^2
    俯仰转动惯量/Inertia EL0.001 Kg·m^20.004 Kg·m^20.016 Kg·m^2
    平台质量（无镜片）/StageMass (WithoutMirror)s9.5 Kg11.1 Kg22 Kg
    镜面中心高度/Height to Mirror Centerline181 mm220 mm322 mm
    中空直径/Clear Aperture Diameter95 mm144.3 mm206 mm
    平台材料/Material航空铝，黑色阳极氧化


  • 定制信息

    二维精密转台可选项：在GS系列产品序列里，配置了可根据用户实际应用选择的可选项。可选 内容包括中空孔径、编码器等选项。

    表1 中空孔径选项
    -100100mm中空尺寸，配置直线电机和限位
    -150150mm中空尺寸，配置直线电机和限位
    -200200mm中空尺寸，配置直线电机和限位


    表2 编码器选项

    -S1

    增量式模拟光学式线性编码器，1Vpp

    -S2增量式数字光学式线性编码器，RS422
    -S3

    绝对式光学式线性编码器，BISS
