您当前的位置： 首页> 产品信息> 光纤及器件>光纤器件

光纤器件

  • 应用领域

    光纤通信非线性光学激光加工
    生物医疗光纤传感量子传输

    可为光纤通信系统，光纤激光系统，量子传输系统等提供全光纤、超低损、紧凑、鲁棒的解决方案。



    超低损耗全光纤通信传输系统(＜0.1 dB)

    应用

    • 高功率光纤激光器、激光加工焊接

    • 中红外激光技术、医疗健康、激光雷达

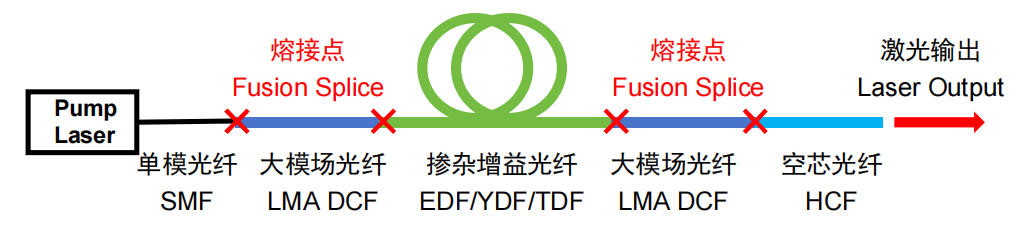

    高功率激光全光纤传输链路

    应用
    • 高功率光纤激光器、激光加工焊接
    • 中红外激光技术、医疗健康、激光雷达

    		高功率激光全光纤传输链路

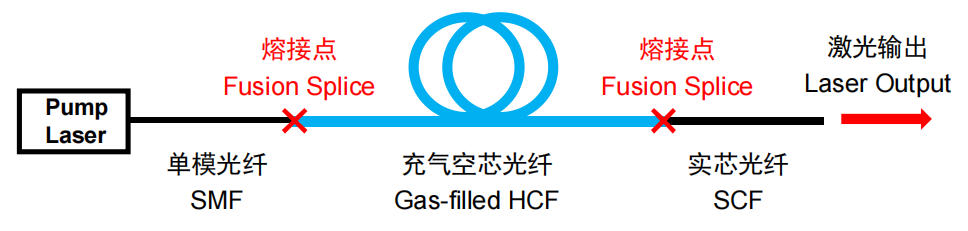

    空芯光纤气体激光全光纤链路

    应用
    • 非线性光学、光纤气体拉曼激光源、超快脉冲压缩
    • 中红外激光技术、激光遥感、大气监测





  • 多芯光纤定制

    应用
    • 空分复用、可用于超大容量光纤通信系统
    • 分布式光纤传感、多参量光纤传感

    • 医疗设备应用

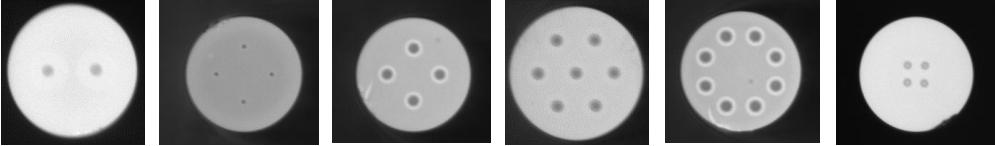

    多芯光纤

    光纤类型弱耦合多芯光纤强耦合多芯光纤
    纤芯数2              4              7              84
    纤芯直径（μm）25     5.3、8.2     6.1、8.0     8.29.2
    纤芯间距（μm）80      42、50      35、61      3020
    包层直径（μm）150      125     125、200      125125


    反谐振空芯光纤定制

    应用
    • 低时延，低传输损耗，可用于数据中心和云计算
    • 低非线性，高损伤阈值，可用于高功率激光传输
    • 光纤传感、量子光学、超快光学

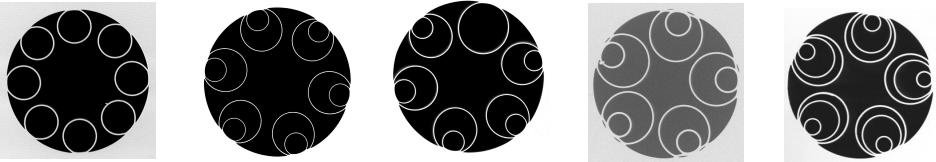

    反谐振空芯光纤

    光纤类型单环或者嵌套反谐振空芯光纤
    纤芯直径（μm）303027353033
    包层直径（μm）200250230260250220
    传输窗口（nm）350-540650-750780-850900-11001260-13601500-1700
    衰减（dB/km）

    <10

    @515nm

    <8

    @730nm

    <3

    @850nm

    <3

    @1064nm

    <2

    @1310nm

    <0.8

    @1550nm

    模场直径（μm）

    20

    @515nm

    20

    @730nm

    19

    @850nm

    24

    @1064nm

    21

    @1310nm

    23

    @1550nm

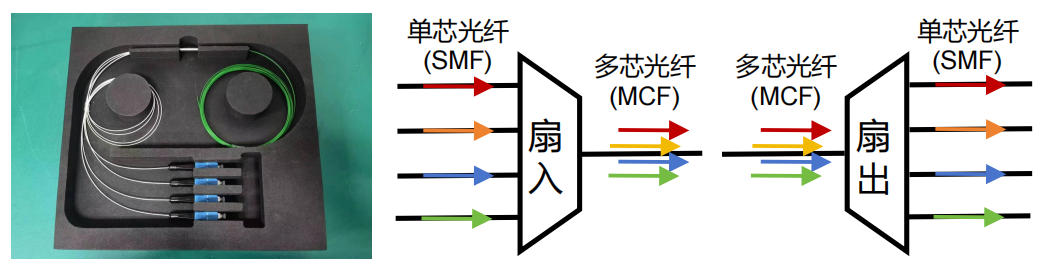

  • 弱耦合多芯光纤扇入/扇出器

    超低损多芯光纤

    产品指标单位典型值
    纤芯数-2、4、7
    工作波长nm980、1550
    插损dB≤0.20
    芯间串扰dB＜-70
    封装尺寸mmΦ4 × 11


    强耦合多芯光纤扇入/扇出器

    产品指标单位典型值
    纤芯数-4
    插损dB≤0.50


    弱耦合多芯光纤纤芯间距转换器

    产品指标单位典型值
    纤芯数-4、7
    插损dB≤0.15
    芯间串扰dB＜-65


    强耦合多芯光纤纤芯间距转换器

    产品指标单位典型值
    纤芯数-4、7
    插损dB≤0.30

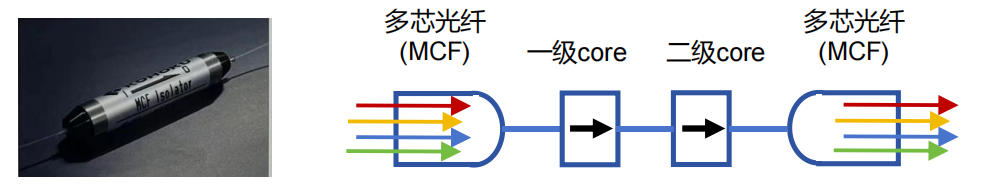

    多芯光纤隔离器


    产品指标单位典型值
    纤芯数-2、4
    工作波长nm1550
    插损dB≤0.4
    隔离度dB≥50
    偏振相关损耗dB<0.1
    芯间串扰dB<-50
    回波损耗dB<-50
    封装尺寸mmΦ5 × 35

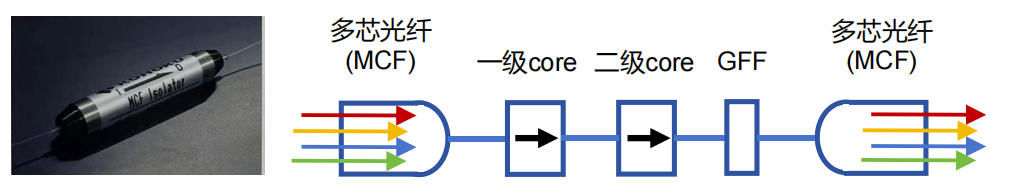

    多芯光纤隔离器增益平坦滤波器

    多芯光纤隔离器增益平坦滤波器

    产品指标单位典型值
    纤芯数-2、4
    工作波长nm1550
    插损dB≤0.6
    隔离度dB≥50
    偏振相关损耗dB<0.1
    芯间串扰dB<-50
    回波损耗dB<-50
    封装尺寸mmΦ5 × 35

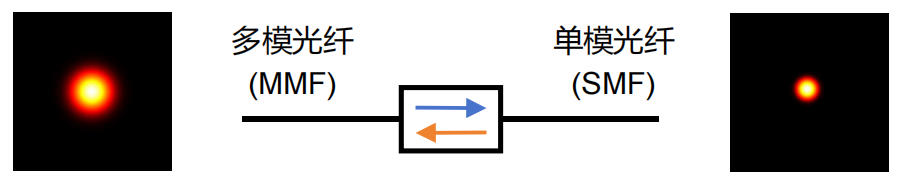

  • 多模光纤模态适配器

    兼容标准设备，提高多模光纤传输容量
    • 在OM系列多模光纤中实现单模性能
    • 传输容量从10 Gb/s到100 Gb/s
    • 兼容单模光纤收发器    		快速易安装
    • 简化部署，无需重新布线
    • 只需进行简单的光纤熔接
    • 零维

    多模光纤模态适配器

    产品指标单位典型值
    光纤类型-OM1、OM2-OM5
    光纤数量-1、2、4 or more
    插损dB≤0.10
    工作波长nm1310 & 1550



    超高数值孔径光纤模场适配器

    应用
    • 平面波导、硅光子器件耦合
    • 作为过渡光纤

    光纤类型模场直径(μm)数值孔径插损(dB)
    UHNA14.8±0.30.28≤ 0.08
    UHNA34.1±0.30.35≤ 0.08
    UHNA73.2±0.30.41≤ 0.08
    注：使用的单模光纤为Corning的SMF-28光纤，测试波长为1550 nm



    细径光纤模场适配器

    应用
    • 细径光纤陀螺、海洋光缆水听器阵列传感

    产品指标单位典型值
    工作波长nm1550
    纤芯直径μm≤ 7.0
    包层直径μm≤ 80
    插损dB
    		0.02
    单模光纤类型-G.652.D or G.657.A

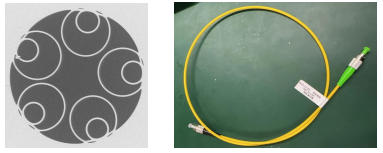

  • 反谐振空芯光纤跳线反谐振空芯光纤跳线
    产品指标单位典型值
    工作波长nmNIR - MIR Customized
    插损dB≤ 0.4
    光纤长度m1、2、5
    回波损耗dB≤ -45
    连接器类型-FC / SMA / ST / LC




    光子带隙空芯光纤跳线光子带隙空芯光纤跳线
    产品指标单位典型值
    光纤类型-HC-800 HC-1060 HC-1550
    工作波长nm780 - 860  1030 - 1090  1490 - 168
    插损dB≤ 0.4
    回波损耗dB≤ -45
    连接器类型-FC / SMA / ST / LC



    超低损耗光子晶体光纤熔接和跳线超低损耗光子晶体光纤熔接和跳线
    产品指标单位典型值
    光纤类型-LMA-10             LMA-25             PM-1550-01         NL-1550-POS-1
    纤芯直径μm10.1                       25                      6.3/4.4                  2.1
    包层直径μm125                      258                      125                    125
    插损dB≤ 0.15                    ≤ 0.3                   ≤ 0.2                  ≤ 0.2
    回波损耗
    		dB

    FC/PC：50

    FC/APC：60

  • 超高消光比（＞40 dB）保偏光纤跳线超高消光比（＞40 dB）保偏光纤跳线
    产品指标单位典型值
    光纤类型-定制
    工作波长nm
    		1550
    插入损耗dB
    		≤ 0.20
    光纤长度
    		m1、2、5
    消光比dB
    		≥ 40
    回波损耗dBFC/PC：50
    FC/APC：60
    键宽-2.0 mm Narrow Key
    护套类型-Φ0.9 mm Loose Tube

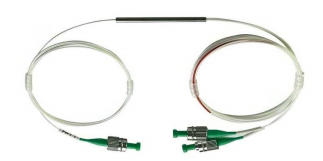

    1×2保偏光纤耦合1×2保偏光纤耦合器
    产品指标单位典型值
    光纤类型-定制
    中心波长nm
    		1550
    带宽nm± 15
    耦合比-50 ： 50
    保偏消光比dB≥ 25
    插入损耗dB
    		≤ 3.5
    额外损耗dB＜ 0.3
    接头类型-2.0 mm Narrow Key
    FC/PC or FC/AP
    护套类型-Φ0.9 mm Loose Tube
  • 大芯径多模光纤跳线大芯径多模光纤跳线
    产品指标单位典型值
    光纤类型-SI-105
    		SI-200
    		SI-400
    		SI-600
    纤芯直径μm105200400600
    数值孔径 NA
    		-
    		0.22
    		0.22 / 0.39
    		0.220.22
    包层直径μm
    		125240
    		440
    		660
    工作波长
    		nm400 - 2400
    连接器类型-FC/PC or SMA 905

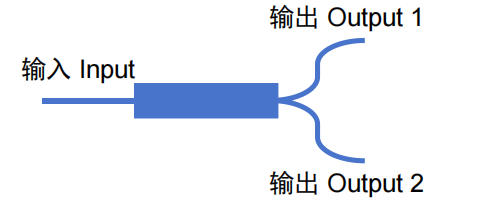

    大芯径多模光纤1×2耦合器大芯径多模光纤1×2耦合器
    产品指标单位典型值
    光纤类型-SI-105SI-200
    		SI-400
    		SI-600
    纤芯直径
    		μm
    		105
    		200
    		400
    		600
    包层直径μm
    		125
    		240
    		440
    		660
    工作波长nm
    		400 - 2200
    耦合比-
    		50 : 50
    插损dB≤ 3.6 / ≤ 3.6
    额外损耗dB
    		≤ 0.4
    承受功率W10
    封装尺寸mm90 × 20 × 10
  • 空芯光纤模场适配器空芯光纤模场适配器
    产品指标单位典型值
    插损dB≤ 0.25
    回波损耗dB≤ -45
    尺寸mm
    		Φ3 × 60


    空气光纤气室

    应用

    • 探测系统校准、可调谐激光器校准

    • 波长或频率锁定

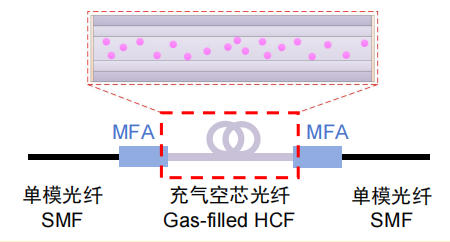

    		空芯光纤气室空芯光纤气室
    产品指标
    		单位典型值
    光纤类型
    		-反谐振空芯光纤
    气体种类-甲烷
    		二氧化碳乙炔
    波长参考nm131415721542
    填充气压mbar0.1 - 1000
    空芯光纤长度m
    		0.1 - 15
    空芯光纤弯曲半径
    		cm
    		3
    插入损耗dB
    		≤ 1.2 @1550 nm
    回波损耗dB≤ -30 @1550 nm
    熔接点封装尺寸
    		mmΦ3 × 60
    接头类型-裸纤或连接器
