OCS全光交换的“超能心脏”：SOA半导体光放大器技术深度解析

从AI算力集群到下一代数据中心，全光交换（OCS）正成为破解“带宽墙”与“功耗墙”的核心技术。而半导体光放大器（SOA），这颗集放大、开关、调制、探测于一体的“光子瑞士军刀”，正是OCS不可或缺的“超能心脏”。

一、为什么AI算力时代需要OCS？SOA扮演什么角色？

   当大模型训练迈向百万卡GPU集群，传统电交换网络暴露三大痛点：光信号每经过一次交换，都要经历“光→电→光”转换，微秒级延迟累积，集群一半时间耗费在信号等待中；交换与互连功耗占数据中心总电费超过40%；电子器件速率上限卡死带宽，难以支撑800G/1.6T光模块。

   全光交换（OCS，Optical Circuit Switching）直接在光域完成信号路由，信号全程不转电，延迟压缩至纳秒级，功耗降低70%以上，单光纤可跑100Tbps。而撑起OCS交换矩阵的核心，正是半导体光放大器（SOA，Semiconductor Optical Amplifier）。

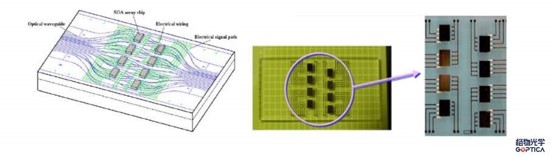

图  SOA工作原理示意图——有源波导中注入电流，入射光受激辐射放大

      SOA本质上是一个去除谐振腔反馈的半导体激光器。当正向电流注入有源区，粒子数反转使入射光获得增益（典型15-30dB）；关断电流时，有源区强烈吸收光信号，实现高隔离度（>50dB）。这种“导通放大+关断吸收”的双重能力，加上纳秒级的开关速度，使SOA成为光交换矩阵的理想开关单元。

二、SOA构建OCS交换矩阵的三种经典架构

根据网络规模不同，基于SOA的OCS有三种主流实现方式。

2.1 广播-选择架构（4×4～32×32）

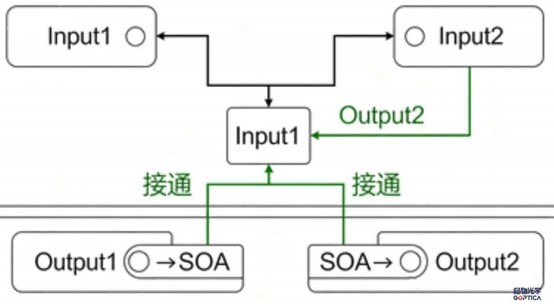

                     图 广播-选择架构框图——输入经分路器广播，输出端SOA选通

原理：输入信号经1×N分路器广播至所有输出通道，每个输出端前配置一个SOA作为选通开关。SOA导通时信号放大输出；关断时信号被吸收。

优点：无阻塞、结构简单、控制便捷。16×16规模下整体交换延迟<30ns，功耗仅20瓦左右。所需SOA数量为N²，适合小规模边缘数据中心。

2.2 MZI-SOA混合架构（64×64～256×256）

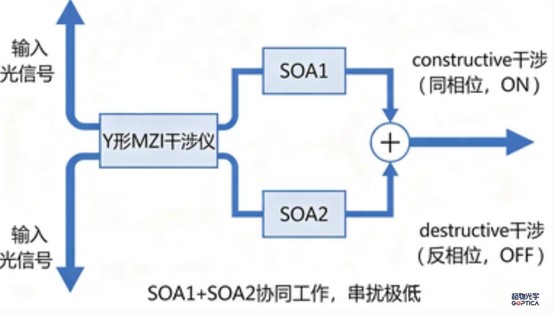

                    图 MZI-SOA结构图——两个3dB耦合器，两臂集成SOA

原理：马赫-曾德尔干涉仪（MZI）的两臂各集成一个SOA。通过独立调节两臂SOA的注入电流，改变光的相位差和幅度比，实现干涉相长（通态）或相消（断态）。消光比可达50dB以上。

优点：可多级级联扩展至1024端口，串扰极低，延迟<50ns（256端口）。是中大型OCS的主流方案。

2.3 空分交叉矩阵（超大规模，≥512×512）

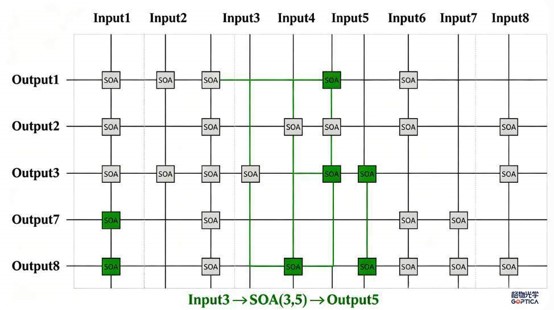

                   图 空分交叉矩阵——N×N交叉点阵列，每个交叉点独立SOA

原理：每个输入-输出交叉点配置一个独立SOA，任意输入可连接任意输出，同时支持组播/广播。通过冗余设计，任一SOA故障可在10纳秒内切换到备用路径。

优点：连接灵活性最高，适合骨干网核心节点和超算中心。

三、不止于放大：SOA的七种“隐藏”功能

半导体有源波导的特性，使SOA远不止是一个光放大器。通过改变偏置电流方向和大小，SOA可化身为多种功能器件。

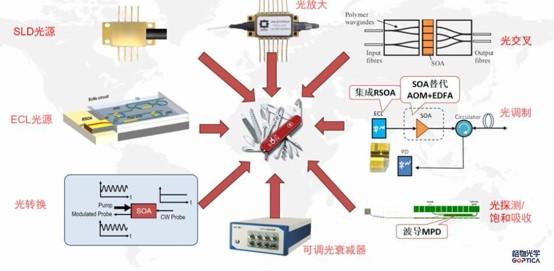

                 图 SOA七种功能模式切换示意图——不同偏置条件下的工作区域

单一SOA器件可替代“放大器+衰减器+调制器+探测器”等多个分立元件，大幅简化光子集成系统的体积与成本。

四、格物光学SOA系列产品：国产自主的核心光器件

格物光学推出的半导体光放大器系列产品，覆盖1270nm～1550nm波段，提供裸芯片、COC、蝶形封装等多种形态，适用于光通信放大、光纤传感、激光雷达及OCS交换矩阵等场景。点击查看完整产品列表及定制选项：SOA产品展示页

典型产品1：1550nm蝶形封装SOA

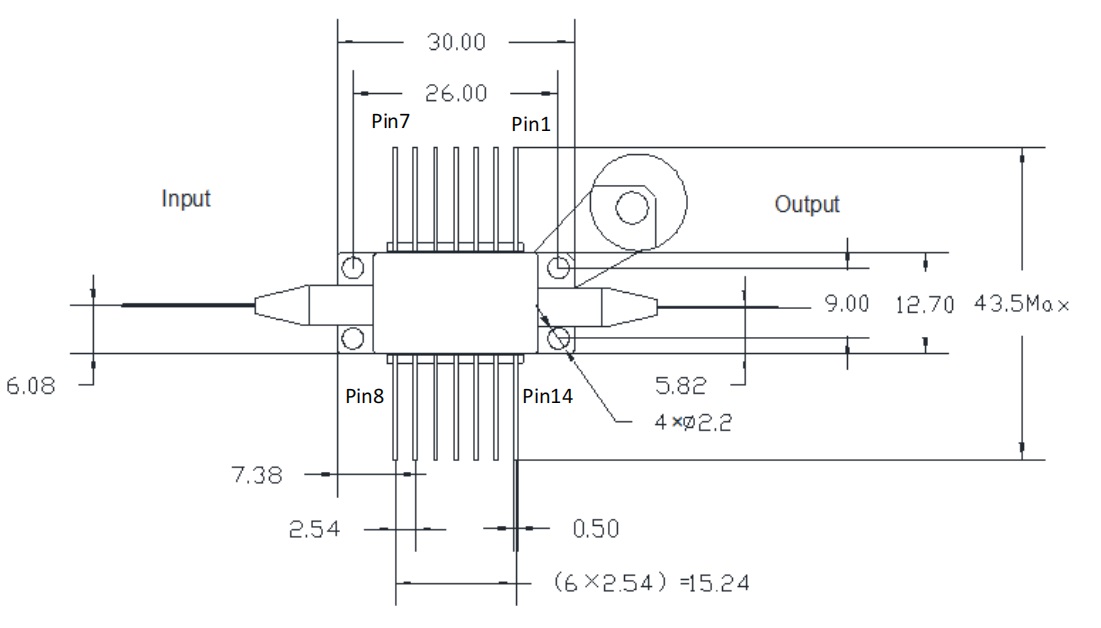

                       图 1550nm蝶形SOA实物及引脚定义图

该产品采用密封无机封装，集成TEC热电冷却和温度监测，工作温度-10～70℃，存储温度-40～85℃，气密性达1×10⁻¹² Pa·m³/s级别，适合严苛环境长期运行。

典型产品2：1270nm SOA芯片

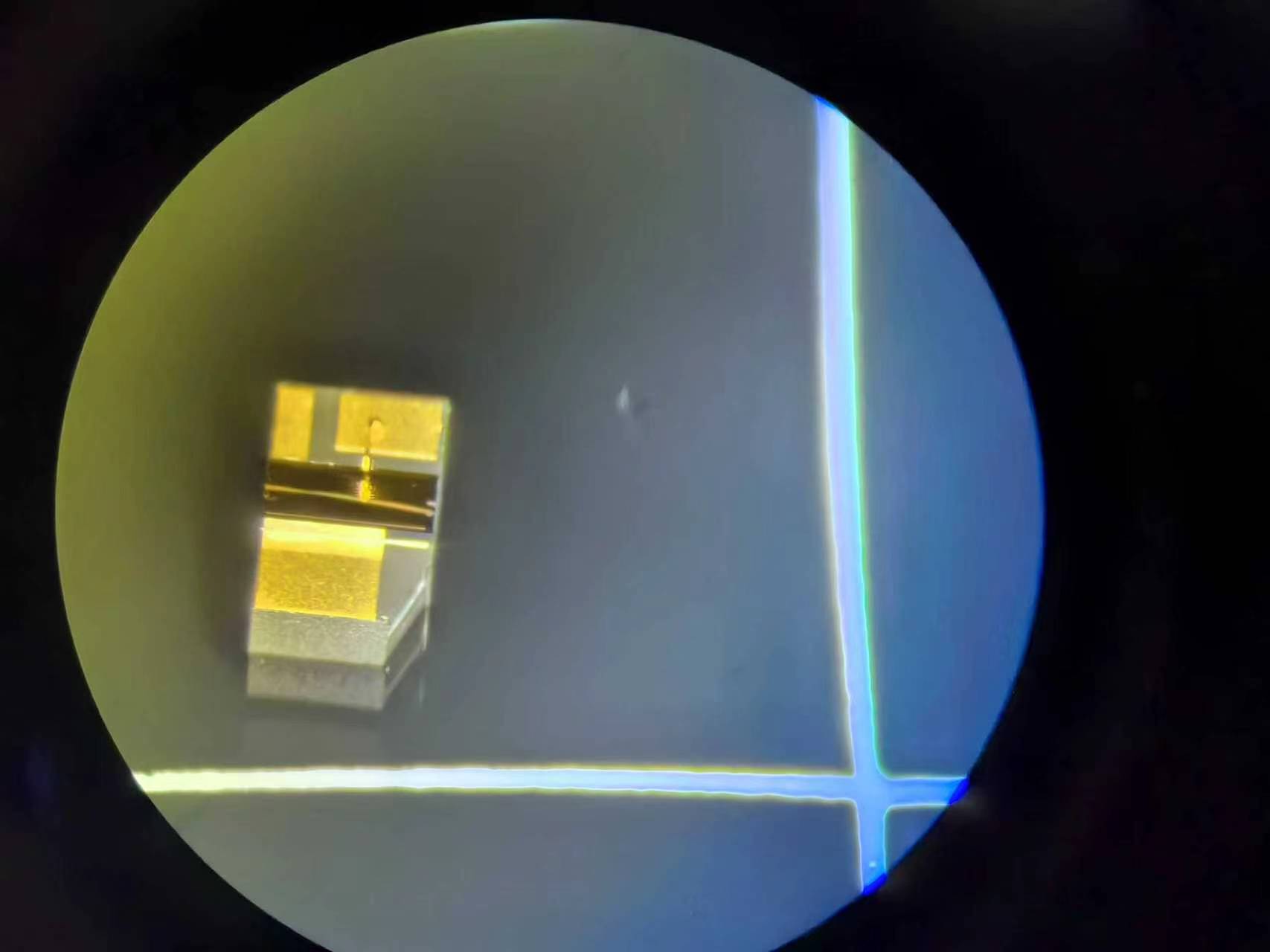

                     图 1270nm SOA芯片显微照片——比一粒芝麻还小

该芯片尺寸极小，可与硅光波导、探测器等片上系统直接集成，为高密度光子集成提供关键支持。格物光学以自有芯片实现全工艺国产自主可控，并支持保偏、集成隔离器、集成PD光功率监控等定制化配置。更多封装形式和定制需求，请访问产品页面咨询。

五、四大系统级优势：为什么OCS非SOA不可？

5.1 纳秒级极速调度

      MEMS光开关因机械运动切换时间1-10ms，热光开关几十微秒。SOA完全基于载流子注入/抽出，开关时间<1ns。256端口OCS整体交换延迟可控制在100ns以内，比MEMS方案快4-5个数量级。对于AI训练中频繁的全规约通信，纳秒级交换大幅减少同步等待，提升集群有效算力利用率。

5.2 内置增益补偿，消除级联损耗

  无源光开关每级插入损耗2-3dB，16×16 Clos网络总损耗8-12dB，信号严重衰减，必须外加EDFA放大器。SOA开关导通态提供15-30dB增益，可设计为每级净增益>0dB，多级级联信号功率不降反升，无需外部放大器，简化系统、降低成本。

5.3 超低串扰与超高可靠

      SOA关断态吸收系数极高，实现>50dB隔离度（串扰<10⁻⁵），保障400G信号误码率低于10⁻¹²。全固态无机械部件，平均无故障时间（MTBF）超50万小时。

5.4 芯片级集成与低成本

      SOA采用III-V族半导体工艺（InP/InGaAsP等），与硅光平台可通过异质集成或键合结合。16×16 OCS整体体积仅手掌大小，是传统电交换ASIC的1/10。兼容CMOS工艺的量产能力使单端口成本持续下降，推动OCS从超大规模数据中心向边缘节点普及。

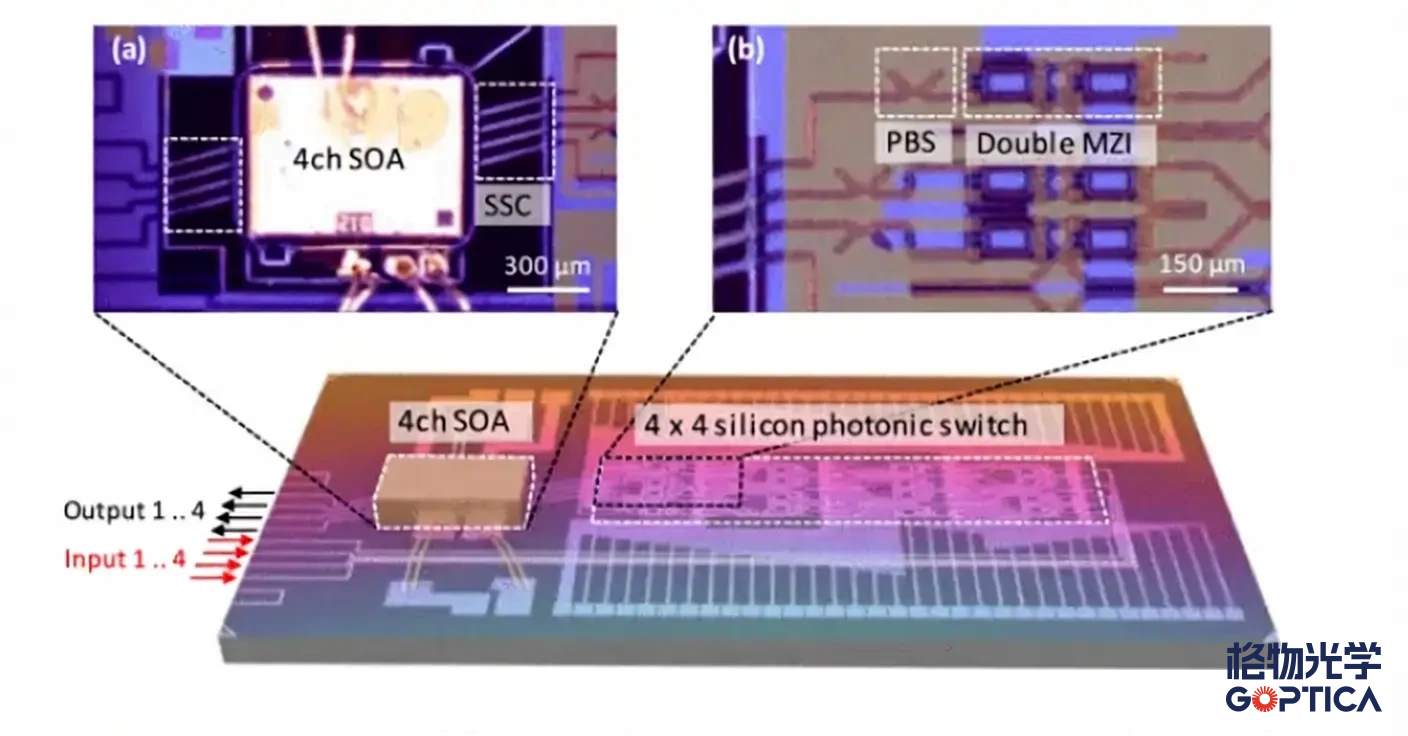

                  图 SOA集成4×4硅光子开关芯片示意图——手掌大小的16×16 OCS实物

六、总结与展望

  从工信部将光电芯片、OCS器件定位为人工智能发展底座，到OFC 2026上OCS被明确为下一代数据中心核心架构，全光交换正迎来产业化黄金期。根据Cignal AI预测，到2029年OCS市场规模将突破30亿美元，2026-2029年复合增长率高达58%。

     SOA以其纳秒级开关速度、内置增益补偿和芯片级集成三大核心能力，成为OCS全光交换的“超能心脏”。未来三年，SOA+OCS将在三大方向持续突破：

• 速率：从800G向1.6T、3.2T演进

• 规模：从32×32向128×128、256×256乃至千端口扩展

• 集成：SOA阵列与光互连芯片异质集成，构筑更高密度全光互连

格物光学以自主SOA芯片为核心，深耕光放大与全光交换关键器件，为AI算力时代的光网络建设提供坚实的技术支撑。欢迎访问格物光学官网www.goptica.com或直接进入SOA产品展示页查看详细规格、下载数据手册并提交定制需求。
