1550nm高功率20dBm蝶形SOA

  • 1550nm高功率蝶形SOA

    格物光学的半导体光放大器(SOA)系列产品主要应用于1550nm波长的光放大,能显著提高输出光功率。该系列产品采用密封的无机封装技术,保证了产品的可靠性。

    格物1-1060 SOA半导体光放大器 JSA-BT0615G30 _V1.1_20230911.jpg


     特性

    · 具有高增益、低功耗、低偏振相关损耗、高输出光功率 (20dBm)、高消光比等特

    · 点ASE功率高达40mW,适用于宽谱光源

    · 支持温度监测和TEC热电控制,确保全温度工作范围稳定运行



    应用

    · 应用于分布式光纤传感系统中,替代声光调制器产生脉冲光。

    · 应用于1550nm固态激光雷达或调频连续波激光雷达中,与窄 线宽激光机结合产生脉冲光。

    · 应用于宽谱光源中,如光纤光栅的解调仪的宽谱光源

    · 应用于光通信系统中,实现1550波长光信号放大

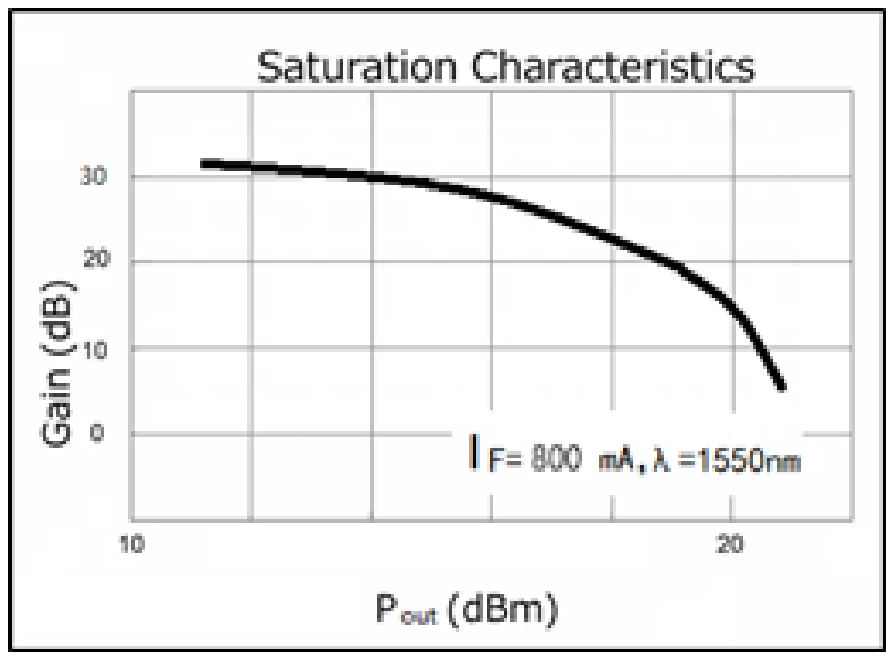

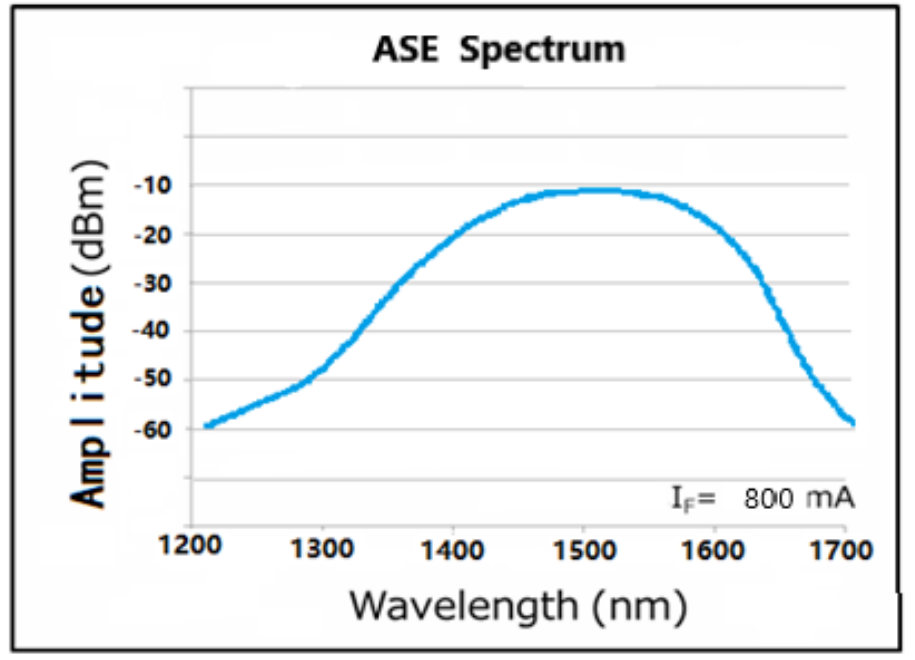

    典型特性








    产品规格

      参数符号工作条件最小值典型值最大值单位
      ASE中心波长λIf=800mA-1510-nm
      带宽Δλ@-3dB-60-nm
      饱和光功率Psat

    If=800mA

    λ=1550nm

    20-23dBm

      饱和光功率(保偏器件)

    Psat

    If=800mA

    λ=1550nm

    20-22dBm

      偏振消光比(保偏器件)

    Per-20--dB
      小信号增益G

    Pin=-20dBm

    λ=1550nm

    --30dB
      工作电流If--8001200mA
      噪声系数NF--7.5TBDdB
      消光比ER1

    If=800mA/If=0mA

    Pin=0dBm

    55-60dB
      TEC电流ITEC---1.8A
      TEC电压VTEC---3.4V
      偏振相关增益PDG--1.52.0dB
      热敏电阻阻值RthermT=25°C9.51010.5
      热敏电阻电流Itherm---5mA
      气密性1
    T=25°C1*10-121*10-111*10-8Pa.m3/s
      工作温度TCI=Iop-40-85°C
      存储温度Tstg--40-60°C

    注1:气密性数值为管壳封装数值,排除管壳外部残留干扰测试得出。

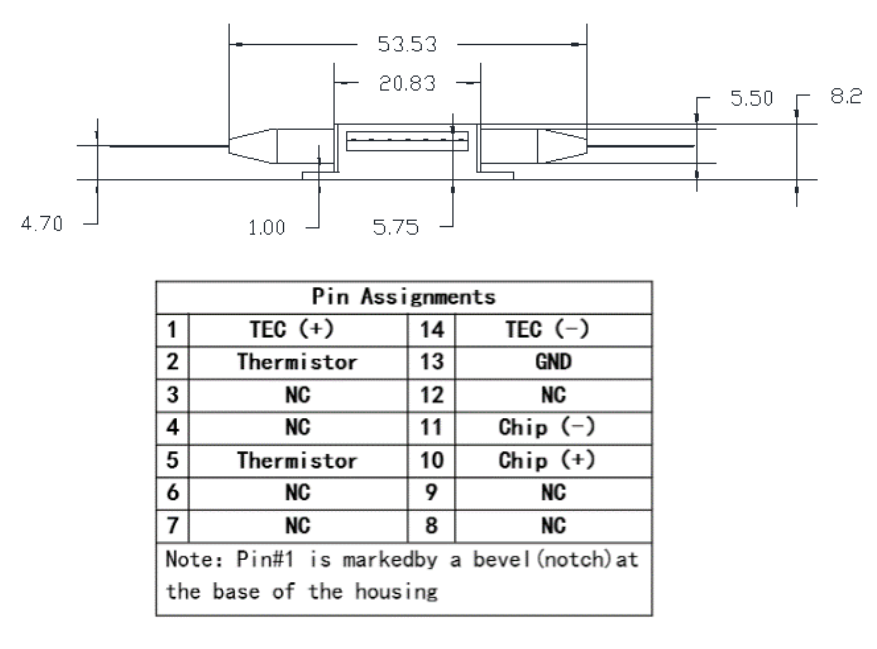

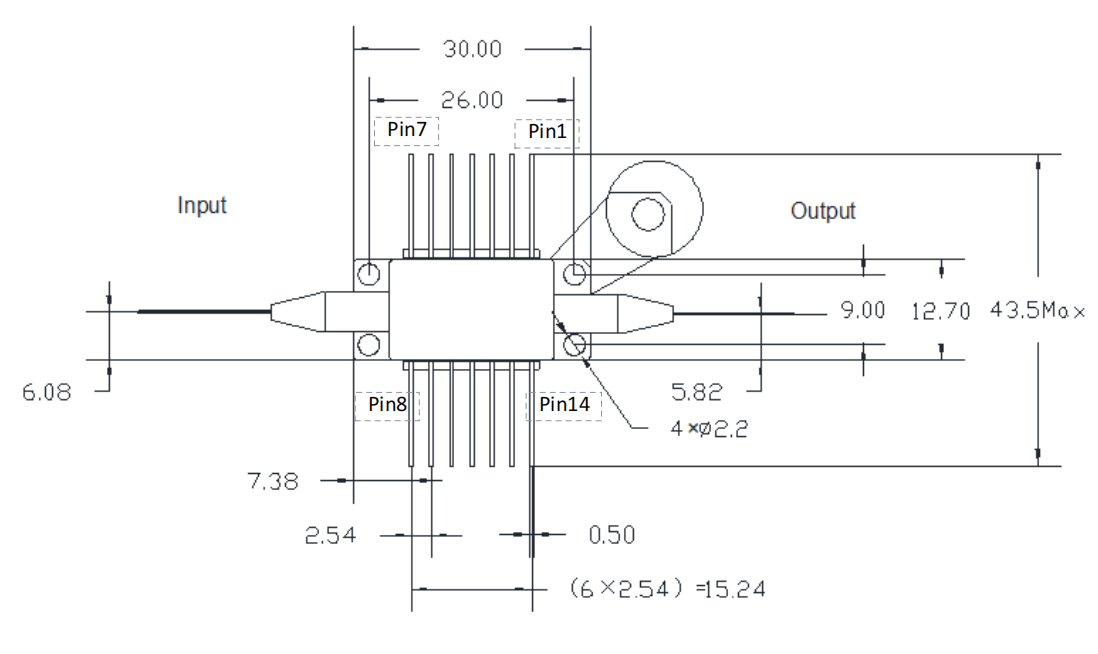

    结构尺寸和管脚定义








    订购信息

    订货信息产品描述量产阶段
    JSA-BT520G301550nm-20dBm-30dB-蝶形SOA批量
    JSA-BT520G30-PM1550nm-20dBm-30dB-保偏蝶形SOA批量
