MTR3CMOS系列相机搭载了Sony Exmor CMOS等高性能图像传感器，针对传感器固有的热噪声，专门设计了高效制冷模块使得相机传感器的工作温度比环境温度低达40度。针对低温结雾现象，设计了防结雾结构，确保传感器表面在低温情况下不会结雾。MTR3CMOS系列相机这一独有技术大大降低了图像噪声，保证了图像质量的获取；
MTR3CMOS系列相机传感器的温度可以通过软件控制，确保在视频或图像噪声小的情况下尽可能高的光电转换量子效率（Sony Exmor CMOS等高性能图像传感器在温度特别低的情况下，其量子效率也会大大降低，所以温度可控显得相当重要）。
传感器控制与视频数据传输通过USB3.0快速传输协议接口以实现快速预览。
MTR3CMOS系列相机随机附送ToupView高级图像处理软件以实现对相机的控制与捕获图像的处理。
MTR3CMOS系列相机支持触发操作模式：软件触发，支持一次触发采集单张或多张图片；支持长时间曝光模式，最长可达1小时。
产品手册：
产品特点
· 基于SONY Exmor CMOS传感器的科学级专业相机
· 双级专业设计的高性能TE冷却结构，结构灵巧，散热速度快。温度任意可控，
最高达40度温度降幅
· 精巧防结雾结构，确保传感器在超低温度情况下传感器表面不会结雾
· IR-CUT双AR膜保护玻璃（可选）
· 高速USB3.0接口，传输速度高达5Gbits/s
· 支持长达1小时的精准曝光控制技术
· 高动态范围，部分达到16bit
· 支持视频同软件/硬件触发模式捕获单帧或多帧图像
· Ultra-Fine颜色处理引擎，实现完美颜色再现能力
· 随相机提供高级视频与图像处理应用软件ToupView/ToupLite
· 提供Windows/Linux/macOS/Android多平台标准SDK
应用
· 明场显微镜；暗场，微分干涉 (DIC) 显微镜
· 活体细胞成像，细胞或组织病理学检测，细胞学
· 缺陷分析，半导体检测，精密测量
· 微光荧光成像，GFP 或 RFP 分析，荧光原位杂交(FISH)
· 荧光共振能量转移显微镜，全内反射荧光显微镜，实时共聚焦显微镜，失效性分析，天·体照相；
名称
传感器型号与尺寸
像素(μm)
G光灵敏度暗电流
FPS/分辨率/位深度
采样平均
曝光时间
MTR3CMOS45000KMA
MTRM145000A
45M/IMX492(M, RS)
4/3”(19.11x13.00)
2.315 x 2.315
351mV with 1/30s
0.12mV with 1/30s
8.1@8176x5616
30.0@4080x2808
8.1@7408x5556
33.0@3696x2778
10.4@8176x4320
34.7@4096x2160
62.5@2048x1080
86.5@1360x720
8 Bit / 12 Bit
1x1(3:2)
2x2(3:2)
1x1(4:3)
2x2(4:3)
1x1(17:9)
2x2(17:9)
3x3(17:9)
4x4(17:9)
0.1ms~1h
MTR3CMOS26000KPA
MTRP126000A
26M/IMX571(C, RS)
1.8”(23.48x15.67)
3.76 x 3.76
485mv with 1/30s
0.07mv with 1/30s
14@6224x4168
37@3104x2084
110@2064x1386
8 Bit / 16 Bit
1x1
2x2
3x3
MTR3CMOS26000KMA
MTRM126000A
26M/IMX571(M, RS)
1.8 “(23.48x15.67)
APS-C
871mv with 1/30s
MTR3CMOS21000KPA
MTRP121000A
21M/IMX269(C)
4/3”(17.4x13.1)
3.3 x 3.3
400mv with 1/30s
0.1mv with 1/30s
17@5280x3954
17@3952x3952
56@2640x1976
67@1760x1316
192@584x438
8 Bit / 12 Bi
9x9
MTR3CMOS20000KPA
MTRP120000A
20M/IMX183(C, RS)
1 “(13.056x8.755)
2.4 x 2.4
462mv with 1/30s
0.21mv with 1/30s
19.0@5440x3648
48.8@2736x1824
59.4@1824x1216
MTR3CMOS20000KMA
MTRM120000A
20M/IMX183(M, RS)
388mv with 1/30s
(F8.0)
MTR3CMOS16000KPA
MTRP116000A
16M/MN34230PLJ(C)
4/3“ (17.6x13.3)
3.8 x 3.8
2413LSB
89.1LSB
(Gain = 0dB)
6@4640x3506
20@2304x1750
48.0@1536x1160
0.15ms~1h
MTR3CMOS16000KMA
MTRM116000A
16M/MN34230ALJ(M)
2650LSB
22.5@4648x3506
43.0@2304x1750
48.0@1536x1168
MTR3CMOS10300KPA
MTRP110300A
10.3M/IMX294(C)
4/3 “(19.11x13.0)
4.63 x 4.63
419mv with 1/30s
0.12mv with 1/30s
30.0@4128x2808
38.5 @4096x2160
59.8@2048x1080
87.2@1360x720
8 Bit / 14 Bit
MTR3CMOS10300KMA
MTRM110300A
10.3M/IMX492(M, RS)
701mv with 1/30s
30.0@4128*2808
38.5@ 4096*2160
59.8@2048*1080
87.2@1360*720
MTR3CMOS09000KPA
MTRP109000A
9M/IMX533(C)
1”(11.28x11.28)
534mv with 1/30s
0.04mv with 1/30s
40@2992x3000
62@1488x1500
186@992x998
MTR3CMOS09000KMA
MTRM109000A(2023,New）
9M/IMX533(M)
877mv with 1/30s
MTR3CMOS08300KPA
MTRP108300A
8.3M/IMX585(C, RS)
1/1.2”(11.14x6.26)
2.9 x 2.9
5970mv with 1/30s
0.15mv with 1/30s
45@3840x2160
70@1920x1080
MTR3CMOS07100KPA
MTRP107100A
7.0M/IMX428(C,GS)
1.1 “(14.4x9.9)
4.5 x 4.5
2058mv with 1/30s
51.3@3200x2200
133.8@1584x1100
MTR3CMOS07100KMA
MTRM107100A
7.0M/IMX428(M,GS)
3354mv with 1/30s
MTR3CMOS02300KPA
MTRP102300A
20231030
2.3M/SC2110(C,RS)
1.69“(23.0x14.4)
12 x 12
120000 mV/lux·s @HCG
120@1920x1200
MTR3CMOS02300KMA
MTRM102300A
2.3M/SC2110(M,RS)
12x12
MTR3CMOS01700KPA
MTRP101700A
1.7M/IMX432(C,GS)
9.0 x 9.0
4910mv with 1/30s
0.3mv with 1/30s
98.6@1600x1100
MTR3CMOS01700KMA
MTRM101700A
1.7M/IMX432(M,GS)
8100mv with 1/30s
MTR3CMOS01300KMA
MTRM101300A
1.3M/GLUX9701BSI(M,UV,RS)
1 “(12.493x9.994)
9.76 x 9.76
2.57x108(e-/((W/m2).s))
QE89%@610nm
0.08(e-/s/pix) @-28C
30fps@1280×1024
30fps@640×512
8 Bit / HDR 16 Bit
MTR3CMOS00500KMA
MTRM100500A
0.5M/GLUX1605BSI(M,UV,RS)
1 “(12.8x9.6)
16.0 x 16.0
6.4x108e-/((W/m2).s))
QE91%@550nm
50(e-/s/pix)
60.0@800x600
60.0@400x300
C：彩色；M：黑白；
其他硬件参数
光谱响应范围
380-650nm（有红外截止滤光片情况下）
白平衡
ROI 白平衡/手动Temp-Tint调整/黑白相机不提供
色彩还原技术
Ultra-Fine颜色处理引擎
捕获/控制SDK
Native C/C++, C#, DirectShow, Twain和Labview
记录方式
图像和视频（软件或硬件触发）
制冷方式*
双级循环式热电制冷系统，低于环境温度42度以下，精准可控（视传感器型号略有差别）
相机工作环境
工作温度（摄氏度）
-10~ 50
贮存温度（摄氏度）
-20~ 60
工作湿度
30~80%RH
贮存湿度
10~60%RH
供电电源
相机通过USB3.0接口供电（兼容USB2.0）
制冷模块通过外部电源供电，DC12V，3A
软件运行环境
操作系统
Microsoft® Windows®XP/ Vista / 7 / 8 /10 /11(32 & 64 位)
OS X (Mac OS X)
Linux
计算机配置
CPU：Intel Core 2 2.8GHz 或更高
内存：2GB或更大
USB接口：USB3.0高速接口，兼容USB2.0接口
显示器：17” 或以上
CD-ROM
MTR3CMOS系列相机外形尺寸示意图。相机壳体由坚硬铝合金经CNC精密加工而成。相机传感器的前端安装有高品质的IR-CUT或双面AR保护玻璃，主要起到滤除成像中的红外光波，同时保护相机传感器的作用。
相比其他品牌相机，格物光学的TE制冷相机密封性好，相机散热风扇经减振以后，不会存在由于风扇抖动引发的成像模糊。

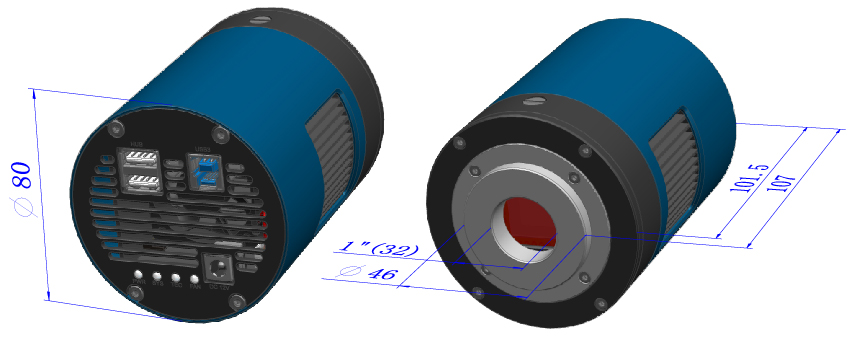

MTR3CMOS系列相机外形尺寸示意图（圆形）

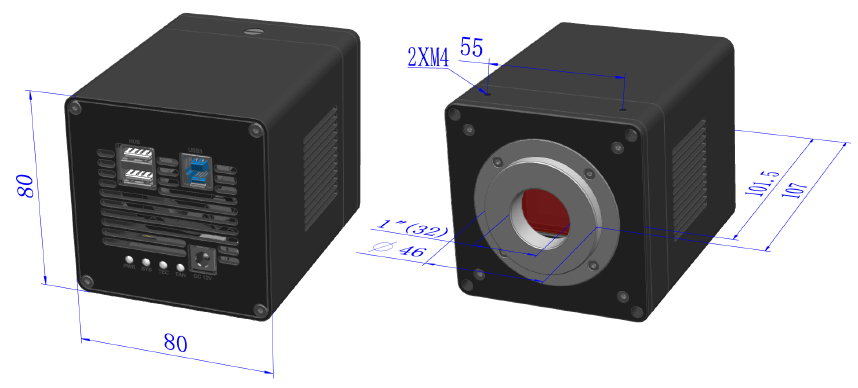

MTR3CMOS系列相机外形尺寸示意图（方形）
装箱清单

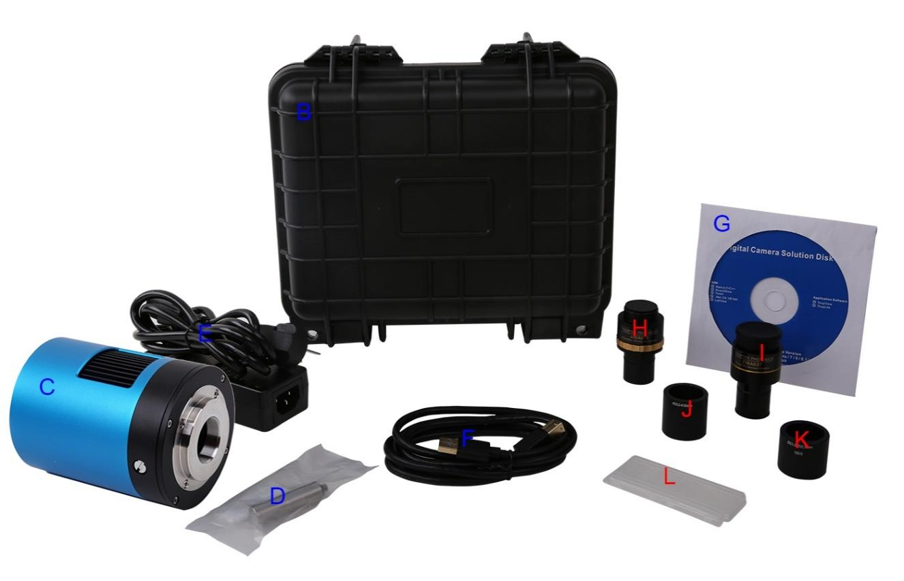

MTR3CMOS 系列相机装箱清单（圆形）
MTR3CMOS 系列相机装箱清单（方形）
标准包装列表
A
包装箱规格 L:50cm W:30cm H:30cm (20pcs, 12~17Kg/ carton)，这里在图未示出
B
3-A仪器安全盒：L:28cm W:23.0cm H:15.5cm (1pcs, 2.8Kg/盒)；外包装纸箱尺寸：L:28.2cm W:25.2cm H:16.7cm
C
MTR3CMOS 系列相机一台
D
干燥管
E
电源适配器：输入：AC 100~240V 50Hz/60Hz，输出：DC 12V 3A
F
高速USB3.0 A公到B公镀金头数据线/1.5m
G
CD（驱动及应用软件，Ø12cm）
可选附件

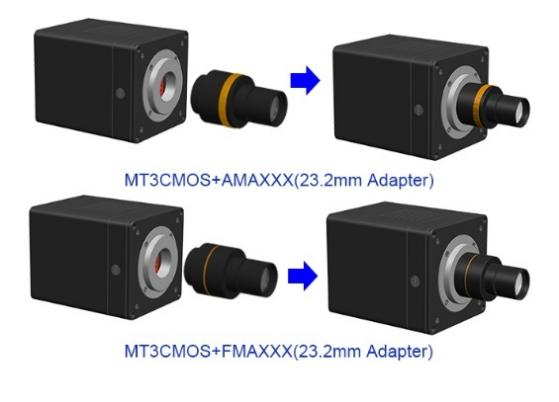

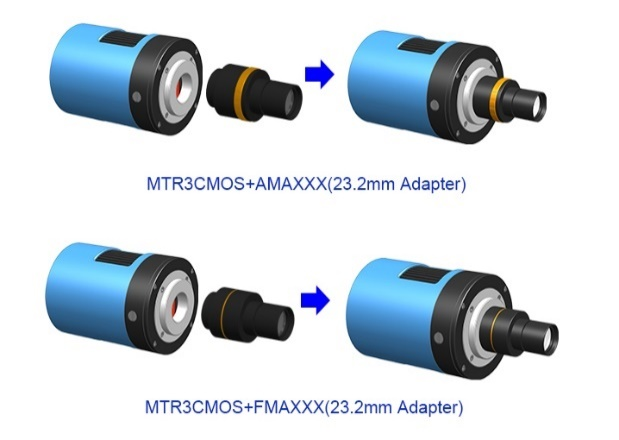

H
可调焦式目镜筒适配器
Dia.23.2mm目镜筒转C接口
（请根据你的相机与显微镜选择其中之一）
108001/AMA037
108002/AMA050
108003/AMA075
108004/AMA100
Dia.31.75mm目镜筒转C接口
（请根据你的相机与望远镜选择其中之一）
108008/ATA037
108009/ATA050
108010/ATA075
108011/ATA100
I
固定式目镜筒适配器
108005/FMA037
108006/FMA050
108007/FMA075
108008/FMA100
108011/FTA037
108012/FTA050
108013/FTA075
108014/FTA100
注意：对G和H选项，请先确定你的相机型号（C接口，显微镜相机或望远镜相机），
格物光学的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器；
J
108015 (Dia.23.2mm to 30.0mm环) /用于直径30mm目镜筒转接环
K
108016 (Dia.23.2mm to 30.5mm环) /用于直径30.5mm目镜筒转接环
L
测微尺
106011/TS-M1(X=0.01mm/100Div.)
106012/TS-M2(X,Y=0.01mm/100Div.)
106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
