产品手册：

产品特点

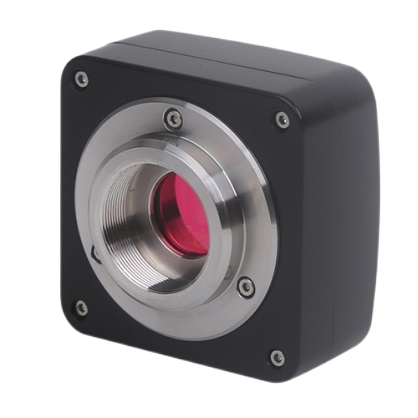

· 采用Aptina CMOS传感器的C接口CMOS相机

· 分辨率横跨0.35M~14M等多种

· 板上集成有一定容量存贮芯片，确保数据同步传输、高帧率以及稳定性

· USB2.0接口确保高传输速率

· Ultra-Fine颜色引擎确保颜色精准再现

· 随相机提供高级视频与图像处理应用软件ToupView/ToupLite

· 提供Windows/Linux/macOS/Android多平台标准SDK

UCMOS14000KPA

TP614000A

14M/MT9F002(C)

1/2.3“(5.73x4.60)

1.4x1.4

0.724v/lux-sec

65.3dB

35.5dB

1.8@4096x3288

10@2048x1644

27@1024x822

1x1

2x2

4x4

0.4ms~2000ms

UCMOS12000KPA

TP612000A(2022)

12M/IMX577(C)

1/2.1“ (5.95x4.71)

1.55x1.55

250mv with 1/30s

0.25mv with 1/30s

3@3840x3040

11@1920x1516

47@960x758

1x1

2x2

4x4

0.4ms~2000ms

UCMOS10000KPA

TP610000A(2022)

10M/IMX577(C)

1/2.3“ (5.56x4.26)

1.55x1.55

250mv with 1/30s

0.25mv with 1/30s

3.3@3584x2748

12@1792x1374

53@896x684

1x1

2x2

4x4

0.4ms~2000ms

UCMOS09000KPB

TP609000B(2022)

9M/Special(C)

1/2.4“(5.41x4.05)

1.55x1.55

250mv with 1/30s

0.25mv with 1/30s

3.5@3488x2616

13@1744x1308

55@872x654

1x1

2x2

4x4

0.4ms~2000ms

UCMOS08000KPB

TP608000B(2022)

8M/Special(C)

1/2.5“(5.06x3.79)

1.55x1.55

250mv with 1/30s

0.25mv with 1/30s

4@3264x2448

15@1600x1200

62@800x600

1x1

2x2

4x4

0.4ms~2000ms

UCMOS05100KPA

5.1M/AR0521(C)

1/2.5“ (5.70x4.28)

2.2x2.2

18.8ke-/lux

73dB

40dB

7.0@2592x1944

27.7@1296x972

100.5@648x486

1x1

2x2

4x4

0.2ms~2000ms

UCMOS04100KPA

TP604100A(2023)

4.1M/IMX347(C)

1/1.8“ (7.795x4.408)

2.9x2.9

2376mv with 1/30s

0.15mv with 1/30s

8.5@2688x1536

11.5@2048x1536

15@1536x1536

34@1344x768

1x1

1x1

1x1

1x1

0.1ms~2000ms

UCMOS04100KPB

TP604100B(20230725)

4.1M/IMX664(C)

1/1.8“ (7.795x4.408)

2.9x2.9

5970mv with HCG mode

0.13mv with 1/30s

8.5@2688x1520

34@1344x760

1x1

2x2

0.1ms~2000ms

UCMOS03100KPB

TP603100B(2022)

3.1M/IMX123(C)

1/2.8“ (5.12x3.84)

2.5x2.5

600mv with 1/30s

0.15mv with 1/30s

11.5@2048x1536

29.5@1024x768

1x1

2x2

0.2ms~2000ms

UCMOS01300KPA

TP601300A

1.23M/SC1235(C)

1/3“ (4.80x3.60)

3.75x3.75

4.5V/lux-sec

74dB

38dB

15@1280x960

15@1280x720

1x1

1x1

0.14ms~2000ms

UCMOS10000KPA

TP610000A

10M/MT9J003(C)

1/2.3“ (5.98x4.59)

1.67x1.67

0.31v/lux-sec

65.2dB

34dB

1.9@3584x2748

8@1792x1374

27@896x684

1x1

2x2

4x4

0.4ms~2000ms

UCMOS09000KPB

TP609000B

9M/Special(C)

1/2.4“(5.83x4.37)

1.67x1.67

0.31v/lux-sec

65.2dB

34dB

1.9@3488x2616

8@1744x1308

27@872x654

1x1

2x2

4x4

0.4ms~2000ms

UCMOS08000KPB

TP608000B

8M/Special(C)

1/2.5“(5.45x4.09)

1.67x1.67

0.31v/lux-sec

65.2dB

34dB

1.9@3264x2448

8@1600x1200

27@800x600

1x1

2x2

4x4

0.4ms~2000ms

UCMOS05100KPA

TP605100A

5.1M/MT9P006(C)

1/2.5“ (5.70x4.28)

2.2x2.2

0.53 V/lux-sec

66.5dB

40.5dB

5@2592x1944

18@1280x960

60@640x480

1x1

2x2

4x4

0.294ms~2000ms

UCMOS03100KPA

TP603100A

3.1M/MT9T001(C)

1/2“ (6.55x4.92)

3.2x3.2

1.0 V/lux-sec

61dB

43dB

8@2048x1536

22@1024x768

43@680x510

1x1

2x2

3x3

0.244ms~2000ms

UCMOS02000KPB

TP602000B

2.0M/Special(C)

1/2.6“(5.12x3.84)

3.2x3.2

1.0 V/lux-sec

61dB

43dB

16@1600x1200

50@800x600

1x1

2x2

0.128ms~2000ms

UCMOS01300KMA

TM601300A

1.3M/MT9M001(M)

1/2“ (6.66x5.32)

5.2x5.2

2.1 V/lux-sec

68.2dB

45dB

20@1280x1024

1x1

0.14ms~500ms

UCMOS00350KPA

TP600350A

0.35M/MT9V011(C)

1/4“ (3.58x2.69)

5.6x5.6

1.9V/lux-sec

60dB

45dB

30@640x480

80@320x240

1x1

2x2

0.111ms~192ms

光谱响应范围

380-650nm（有红外截止滤光片情况下）

白平衡

ROI 白平衡/手动Temp-Tint调整

色彩还原技术

Ultra-Fine颜色处理引擎

捕获与控制API

Windows/Linux/macOS/Android多平台SDK

（原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等）

位深度

8 Bit

USB

记录方式

图像和视频

制冷方式*

自然冷却

相机工作环境

工作温度（摄氏度）

-10 ~ 50

贮存温度（摄氏度）

-20 ~ 60

工作湿度

30~80%RH

贮存湿度

10~60%RH

供电电源

相机通过USB接口供电

软件运行环境

操作系统

Microsoft® Windows®XP/Vista / 7 / 8 /10 /11(32 & 64 位)

OS X (Mac OS X)

Linux

计算机配置

CPU：Intel Core 2 2.8GHz 或更高

内存：2GB或更大

USB接口：USB2.0高速接口

显示器：17” 或以上

CD-ROM

UCMOS系列相机外形尺寸示意图。相机壳体由坚硬铝合金机械加工而成，美观大方。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他品牌相机，格物光学的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。

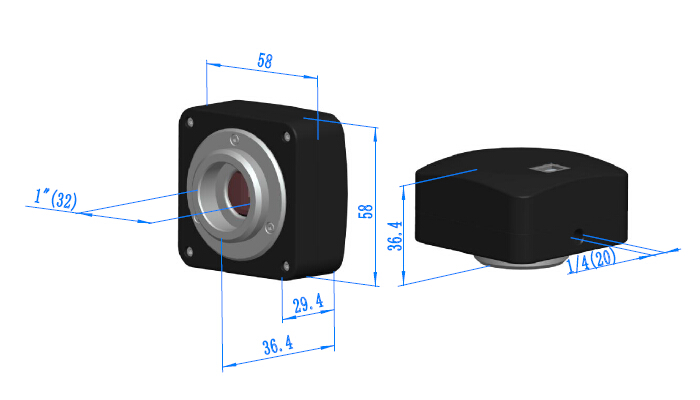

UCMOS系列相机外形尺寸示意图

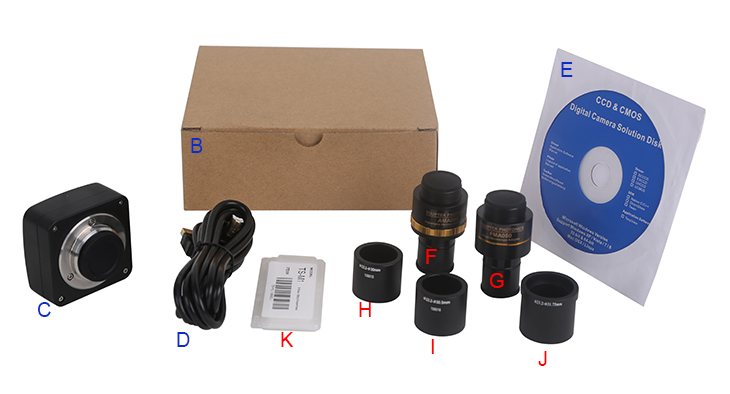

A

包装箱规格：L:52cm W:32cm H:33cm（20pcs, 12~17Kg/纸箱），上图中未给出

B

包装盒规格：L:15cm W:15cm H:10cm（0.5~0.55Kg/每小盒）

C

UCMOS系列相机一台

D

高速USB2.0 A公到B公镀金头数据线/2.0m

E

CD（驱动与应用程序，Ø12cm）

可选附件

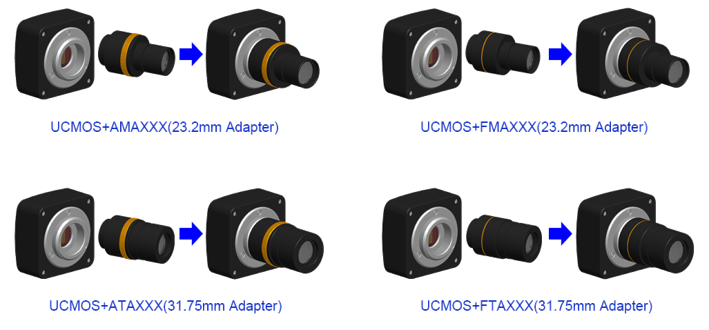

F

可调焦式目镜筒适配器

Dia.23.2mm目镜筒转C接口

（请根据你的相机与显微镜选择其中之一）

108001/AMA037

108002/AMA050

108003/AMA075

Dia.31.75mm目镜筒转C接口

（请根据你的相机与望远镜选择其中之一）

108008/ATA037

108009/ATA050

108010/ATA075

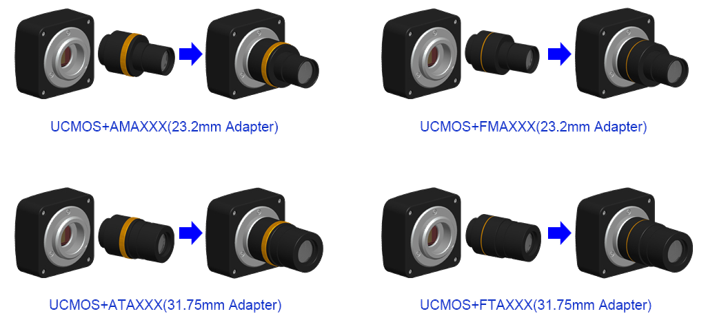

G

固定式目镜筒适配器

Dia.23.2mm目镜筒转C接口

（请根据你的相机与显微镜选择其中之一）

108005/FMA037

108006/FMA050

108007/FMA075

Dia.31.75mm目镜筒转C接口

（请根据你的相机与望远镜选择其中之一）

108011/FTA037

108012/FTA050

108013/FTA075

注意：对F和G选项，请先确定你的相机型号（C接口，显微镜相机或望远镜相机），

格物光学的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器；

H

108015（Dia.23.2mm to 30.0mm环）/用于直径30mm目镜筒转接环

I

108016（Dia.23.2mm to 30.5mm环）/用于直径30.5mm目镜筒转接环

J

108017（Dia.23.2mm to 31.75mm环）/用于直径31.75目镜筒转接环

K

测微尺

106011/TS-M1(X=0.01mm/100Div.)；

106012/TS-M2(X,Y=0.01mm/100Div.);

106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)

C接口相机

机器视觉；医学成像；

半导体设备；测试仪器；

文件扫描仪；2D码扫描仪；

Web相机或视频监控；

显微成像；

显微镜电子目镜

望远镜电子目镜
