产品手册：

产品特点

· 采用Sony或安森美CMOS传感器的C接口CMOS相机

· 分辨率横跨210万~1200万等

· USB2.0接口确定数据高速传输

· 硬件集成大容量存贮芯片，确保数据同步传输、高帧率以及稳定性

· 符合微软USB Video Class协议，支持第三方软件扩展

· 内置硬件ISP图像处理引擎，色彩还原度高

· 支持自动曝光、手动曝光切换，曝光时间支持精确控制，

  曝光的目标区域可实时调整

· 支持自动/手动/ROI白平衡

· 支持色彩调整功能、色彩模式选择、坏点实时去除功能、图像翻转功能

· 支持直方图功能、平场校正功能、暗场校正功能、视频ROI功能

· 高性能的MJPEG压缩算法，搭配ToupView/ToupLite独特的解码与图像还原算法，

  获得· 业界USB2.0相机的最高帧率；C2CMOS 5MP与8MP帧率可达30fps；

  12MP可达15fps

· 符合CE、FCC协议

· CNC外壳

· 随相机提供高级视频与图像处理应用软件ToupView/ToupLite

· 提供Windows/Linux/OSX多平台SDK

C2CMOS12000KPA

CP212000A(2020)

12M/IMX577(C)

1/2.3“ (5.95x4.71)

1.55x1.55

250LSB

70dB

43dB

20@3840x3040

20@1920x1520

20@960x760

1x1

1x1

1x1

0.1-2000 ms

C2CMOS08300KPA

CP208300A

8.3M/IMX274(C)

1/2.5“ (6.22x3.50)

1.62x1.62

236mV

70dB

43dB

30@3840x2160

30@1920x1080

30@1280x720

30@960x540

1x1

1x1

1x1

0.1-2000 ms

C2CMOS05100KPA

CP205100A

5.1M/AR0521(C)

1/2.5“ (5.70x4.28)

2.2x2.2

18.8ke-/lus

73dB

40dB

30@2592x1944

30@1280x960

30@640x480

1x1

1x1

1x1

0.1-1000 ms

C2CMOS05100KPB

CP205100B

5.1M/IMX335(C)

1/2.8“ (5.18x3.89)

2.0x2.0

505mV

70dB

43dB

26@2592x1944

26@1280x960

26@640x480

1x1

1x1

1x1

0.1-2000 ms

C2CMOS03100KPA

CP203100A

3.1M/Aptina(C)

1/2.5“ (5.73x4.3)

2.8x2.8

18.8ke-/lus

73dB

40dB

30@2048x1536

30@1024x768

1x1

1x1

0.1-1000 ms

C2CMOS02100KPA

CP202100A

2.1M/IMX307(C)

1/2.8“ (5.73x4.3)

2.9x2.9

1300mV

73dB

43dB

38@1920x1080

38@960x540

1x1

1x1

0.1-2000 ms

光谱响应范围

380-650nm（有红外截止滤光片情况下）

白平衡

自动白平衡/ROI 白平衡/手动Temp-Tint调整

色彩还原技术

Ultra-Fine硬件颜色处理引擎

捕获/控制SDK

Windows/Linux/Mac OS多平台SDK

数据接口

USB2.0

MJPEG

记录方式

图像和视频

制冷方式*

自然冷却

相机工作环境

工作温度（摄氏度）

-10 ~ 50

贮存温度（摄氏度）

-20 ~ 60

工作湿度

30~80%RH

贮存湿度

10~60%RH

供电电源

相机通过USB2.0接口供电

软件运行环境

操作系统

Microsoft® Windows®XP/Vista / 7 / 8 /10 /11(32 & 64 位)

OS X (Mac OS X)

Linux

计算机配置

CPU：Intel Core 2 2.8GHz 或更高

内存：2GB或更大

USB接口：USB2.0高速接口

显示器：17” 或以上

CD-ROM

C2CMOS系列相机外形尺寸示意图。相机壳体由坚硬铝合金机械加工而成，美观大方。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器的作用。相比其他品牌相机，格物光学的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。

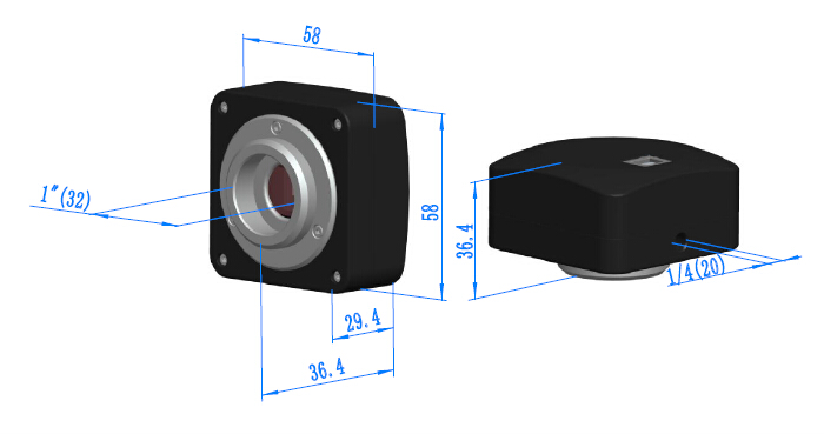

C2CMOS系列相机外形尺寸示意图

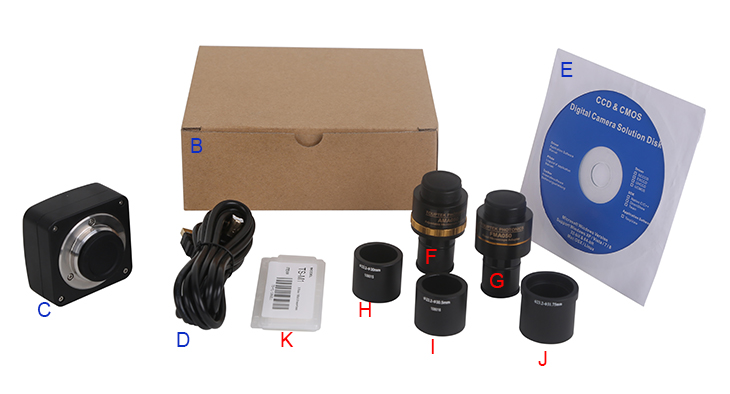

A

包装箱规格：L:52cm W:32cm H:33cm（20pcs, 12~17Kg/纸箱），上图中未给出

B

包装盒规格：L:15cm W:15cm H:10cm（0.5~0.55Kg/每小盒）

C

C2CMOS系列相机一台

D

高速USB2.0 A公到B公镀金头数据线/2.0m

E

CD（驱动与应用程序，Ø12cm）

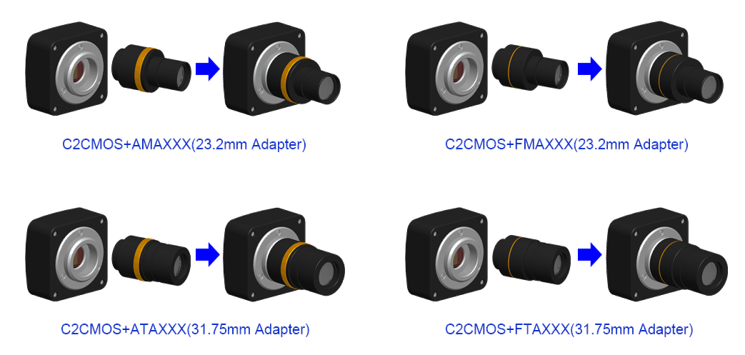

可选附件

F

可调焦式目镜筒适配器

Dia.23.2mm目镜筒转C接口

（请根据你的相机与显微镜选择其中之一）

108001/AMA037

108002/AMA050

108003/AMA075

Dia.31.75mm目镜筒转C接口

（请根据你的相机与望远镜选择其中之一）

108008/ATA037

108009/ATA050

108010/ATA075

G

固定式目镜筒适配器

Dia.23.2mm目镜筒转C接口

（请根据你的相机与显微镜选择其中之一）

108005/FMA037

108006/FMA050

108007/FMA075

Dia.31.75mm目镜筒转C接口

（请根据你的相机与望远镜选择其中之一）

108011/FTA037

108012/FTA050

108013/FTA075

注意：对F和G选项，请先确定你的相机型号（C接口，显微镜相机或望远镜相机），

格物光学的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器；

H

108015（Dia.23.2mm to 30.0mm环）/用于直径30mm目镜筒转接环

I

108016（Dia.23.2mm to 30.5mm环）/用于直径30.5mm目镜筒转接环

J

108017（Dia.23.2mm to 31.75mm环）/用于直径31.75目镜筒转接环

K

测微尺

106011/TS-M1(X=0.01mm/100Div.)；

106012/TS-M2(X,Y=0.01mm/100Div.);

106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)

C接口相机

机器视觉；医学成像；

半导体设备；测试仪器；

文件扫描仪；2D码扫描仪；

Web相机或视频监控；

显微成像；

显微镜电子目镜

望远镜电子目镜
