产品手册：

产品特点（2019年以前）

· 23.2mm直径的显微镜目镜筒式相机，结构紧凑

· 采用Aptina CMOS传感器的C接口CMOS相机

· 可扩展成C接口或CS接口的相机

· 自动白平衡、自动曝光；亮度、对比度、颜色、饱和度可调

· USB2.0接口确保高传输速率

· Ultra-Fine颜色引擎确保颜色精准再现

· 随相机提供高级视频与图像处理应用软件ToupView/ToupLite

· 提供Windows/Linux/OSX多平台SDK

产品特点（2020年以后新增）

· 采用Sony或 Aptina CMOS传感器23.2mm直径的显微镜目镜筒式相机，

  结构紧凑

· 分辨率横跨130万~1200万等

· USB2.0接口确保高传输速率

· 内置硬件ISP图像处理引擎，色彩还原度高

· 硬件集成大容量存贮芯片，确保数据同步传输、高帧率以及稳定性

· 高性能的MJPEG压缩算法，搭配ToupView/ToupLite软件独特的解码方式

  以及图像还原算法，获得业界USB2.0相机的最高帧率。5MP与8MP分辨率

  可达30fps；12MP分辨率可达15fps

· 支持自动曝光、手动曝光切换，曝光时间支持精确控制，曝光的目标区域可实时调整

· 支持自动白平衡、手动白平衡、ROI白平衡模式切换

· 支持色彩调整功能、色彩模式选择、坏点实时去除功能、图像翻转功能

· 支持直方图功能、平常校正功能、暗场校正功能、ROI功能

· 符合微软USB Video Class协议，支持第三方软件扩展

· 符合CE、FCC协议

· 随相机提供高级视频与图像处理应用软件ToupView/ToupLite

· 提供Windows/Linux/macOS/Android多平台标准SDK;

SCMOS12000KPA

TP512000A

12M/IMX577(C)

1/2.3“ (5.95x4.71)

1.55x1.55

250LSB

70dB

43dB

20@3840x3040

20@1920x1520

20@960x760

1x1

1x1

1x1

0.1-2000 ms

SCMOS00921KPA

TP500921A (2020)

0.92M/OV9732(C)

1/4“ (3.888x2.208)

3x3

2.066V/lux-sec

72dB@8x gain

39dB

30@1280x720

30@640x360

1x1

1x1

0.1ms~650ms

SCMOS08300KPA

TP508300A

8.3M/IMX274(C)

1/2.5“ (6.22x3.50)

1.62x1.62

236mV

70dB

43dB

30@3840x2160

30@1920x1080

30@1280x720

30@960x540

1x1

1x1

1x1

0.1-2000 ms

SCMOS05100KPA

TP505100A

5.1M/AR0521(C)

1/2.5“ (5.70x4.28)

2.2x2.2

18.8ke-/lus

73dB

40dB

30@2592x1944

30@1280x960

30@640x480

1x1

1x1

1x1

0.1-1000 ms

SCMOS05100KPB

TP505100B

5.1M/IMX335(C)

1/2.8“ (5.18x3.89)

2.0x2.0

505mV

70dB

43dB

26@2592x1944

26@1280x960

26@640x480

1x1

1x1

1x1

0.1-2000 ms

SCMOS03100KPA

TP503100A

3.1M/Aptina(C)

1/2.5“ (5.73x4.3)

2.8x2.8

18.8ke-/lus

73dB

40dB

30@2048x1536

30@1024x768

1x1

1x1

0.1-1000 ms

SCMOS02100KPA

TP502100A

2.1M/IMX307(C)

1/2.8“ (5.73x4.3)

2.9x2.9

1300mV

73dB

43dB

38@1920x1080

38@1024x768

1x1

1x1

0.1-2000 ms

SCMOS08300KPB

TP508300B (2020)

8.3M/IMX415(C)

1/2.8“ (5.57x3.13)

1.45x1.45

300mV

70dB

44dB

30@3840x2160

30@1920x1080

30@1280x720

30@960x540

1x1

1x1

1x1

0.1-2000 ms

SCMOS02100KPB

TP502100B (2020)

2.1M/SC2332 (C)

1/3“ (5.18x2.92)

2.7x2.7

4510mV/lux-s

74dB

38.5dB

30@1920x1080

30@960x540

1x1

1x1

0.1-2000 ms

SCMOS01301KPA

TP501301A(20220829)

1.3M/Special (C)

1/3“ (5.18x2.92)

3.41x3.41

4510mV/lux-s

74dB

38.5dB

30@1520x856

30@760x428

1x1

1x1

0.1-2000 ms

SCMOS05000KPA

TP505000A

5.0M/Aptina(C)

1/2.5“ (5.70x4.28)

2.2x2.2

NA

2@2592x1944

3@2048x1536

5@1600x1200

7.5@1280x1024

N/A

Auto

SCMOS05000KPB

TP505000B(NEW)

5.0M/SC5033(C)

1/2.7“ (5.18x3.89)

2.0V/lux-sec

64dB

35dB

20@2592x1944

20@2048x1536

20@1600x1200

30@800x600

Auto

SCMOS03000KPA

TP503000A

3.0M/Aptina(C)

1/2.7“ (4.51x3.38)

2.2x2.2

NA

3@2048x1536

5@1600x1200

7.5@1280x1024

Auto

SCMOS03000KPB

TP503000B(NEW)

3.0M/SmartSens(C)

1/3“ (4.10x3.07)

2.0x2.0

2.0V/lux-sec

64dB

35dB

20@2048x1536

20@1600x1200

30@800x600

Auto

SCMOS02000KPA

TP502000A

2.0M/Aptina(C)

1/3.2“ (4.48x3.36)

2.8x2.8

NA

5@1600x1200

7.5@1280x1024

20@800x600

22@640x480

Auto

SCMOS02000KPB

TP502000B(NEW)

2.0M/OV2710(C)

1/2.7”(5.76x3.24)

3x3

3.3V/ Lux-sec

69dB

39dB

25@1920x1080

30@1280x1024

30@1280x720

Auto

SCMOS01300KPA

TP501300A

1.3M/Aptina(C)

1/3“ (4.60x3.70)

3.6x3.6

NA

7.5@1280x1024

12.5@1024x768

12.5@800x600

Auto

SCMOS00920KPA

TP500A(NEW)

0.92M/BG0703(C)

1/2.7” (5.80x3.28)

4.5x4.5

5.8V/ Lux-sec

65dB

43dB

25@1280x720

25@640x480

Auto

SCMOS00350KPA

TP500350A

0.35M/Aptina(C)

1/4“ (3.58x2.69)

NA

30@640x480

Auto

光谱响应范围

380-650nm（有红外截止滤光片情况下）

曝光范围与方式

电子卷帘快门（ERS），自动

白平衡

Auto

色彩还原技术

N/A

峰值量子效率

N/A

读出噪声

N/A

消光比

N/A

拖尾噪声(Smear）

N/A

捕获/控制SDK

DirectShow, Twain

记录方式

图像和视频

数据格式

MJPEG

相机工作环境

工作温度（摄氏度）

-10 ~ 50

贮存温度（摄氏度）

-20 ~ 60

工作湿度

30~80%RH

贮存湿度

10~60%RH

供电电源

相机通过USB接口供电

软件运行环境

操作系统

Microsoft® Windows®XP/Vista / 7 / 8 /10 /11(32 & 64 位)

计算机配置

CPU：Intel Core 2 2.8GHz 或更高

内存：2GB或更大

USB接口：USB2.0高速接口

显示器：17” 或以上

CD-ROM

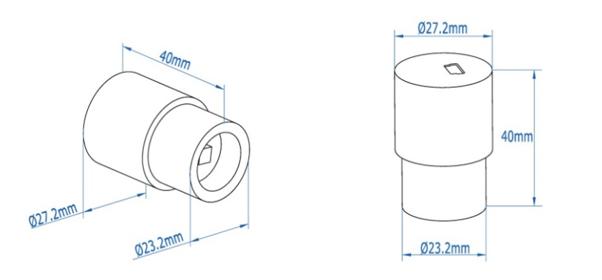

SCMOS系列相机外形尺寸示意图。相机壳体由坚硬铝合金机械加工再发黑而成，目镜筒式电子目镜的尺寸为：Dia.27.2 X 40mm。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他品牌相机，格物光学的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。

SCMOS系列相机尺寸示意图

A

包装箱规格：L:52cm W:32cm H:33cm（50pcs, 12~17Kg/纸箱），上图中未给出

B

包装盒规格：L:14cm W:9.7cm H:6cm（0.15~0.16Kg/每小盒）

C

SCMOS系列相机

D

高速USB2.0 A公到B公Mini镀金头数据线/2.0m

E

CD（驱动与应用程序，Ø8cm）

可选附件

F

C接口连接器：108027(HS502)

G

108015（Dia.23.2mm to 30.0mm环）/用于直径30mm目镜筒转接环

H

108016（Dia.23.2mm to 30.5mm环）/用于直径30.5mm目镜筒转接环

108017（Dia.23.2mm to 31.75mm环）/用于直径31.75目镜筒转接环

J

测微尺

106011/TS-M1(X=0.01mm/100Div.)；

106012/TS-M2(X,Y=0.01mm/100Div.);

106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
