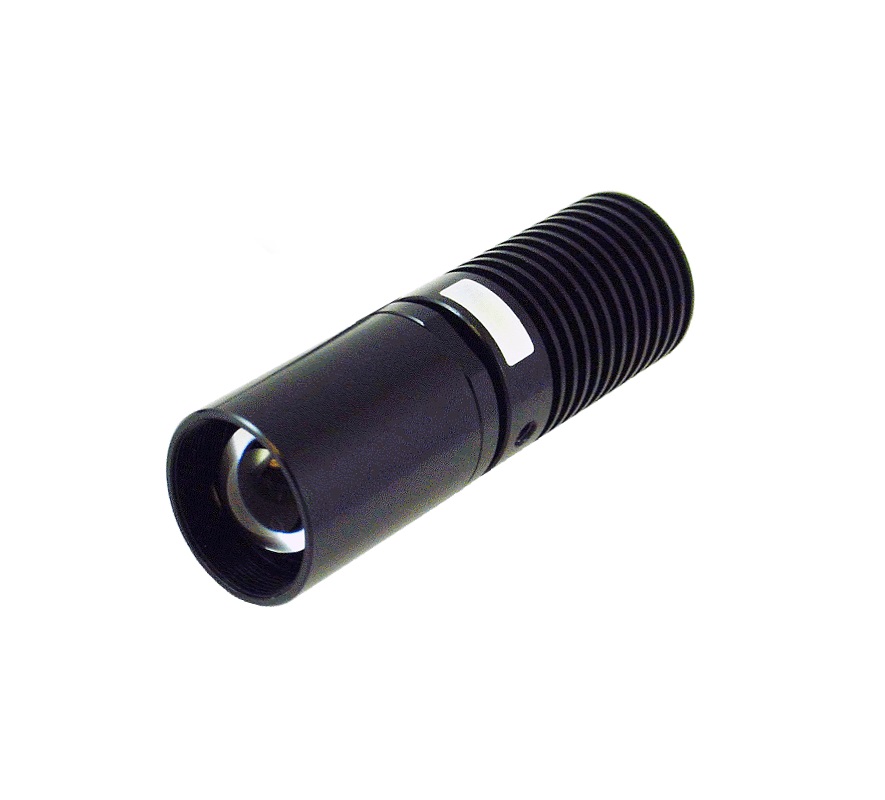

高功率 LED 准直光源--11 毫米通光孔径

		格物光学 LED 准直器由准直透镜和 LED 发射器组成。LED 发射器位于准直透镜的焦平面上。准直透镜因此将 LED 发射器成像到无限远处。Goptica LED 准直器采用高 NA 非球面准直透镜，实现精确准直和高光通量。 LED 准直器可用作照明系统中的光源。例如，LED 准直器可替代显微镜中的标准灯组件，以提供稳定、强烈且快速调制的照明。通常，照明光学系统的其余部分会将 LED 发射器成像到成像光学系统的光瞳上，而强度均匀的准直器上的透镜光圈将投射到物体上。在其他照明应用中，应进行类似的布置以产生均匀而高效的照明。 LED 发射器直接安装在准直器的金属底座上，底座还配有集成散热器。这种配置可最大限度地减少 LED 发射器和散热器之间的热阻，从而实现更好的散热。如果需要精确准直，可以调整准直透镜。调整后，锁定环可固定透镜位置。准直器已在工厂进行了预先调整。
多芯片 LED 发射器已添加到产品组合中。其中一些 7W 至 15W LED 的总光功率超过 1W，是单芯片 LED 功率的四倍。功率更高的型号（7W 及以上）配有冷却风扇，并且与其他型号相比具有不同的外形尺寸。请仔细检查安装图。冷却风扇的电源包含在 LED 准直器源的价格中。 LED 准直器包括一根 1.5 米长的电缆，电缆末端有两个裸线端子。光源可由 Goptica LED 控制器或其他 LED 控制器和电流源驱动。LED  准直器的前面可以安装 一个可选的聚焦模块，将光聚焦到一个紧密的点，即 LED 发射器的图像。聚焦模块的应用之一 是将 LED 光耦合到光纤或光导中。 可以使用额外的 可互换准直透镜 来使用同一光源产生不同大小的光束。 重要提示：（1） LED 只能由恒流源驱动，而不能由电压源（例如电池或交流/直流电源等）驱动；（2）在向 LED 施加电流之前，请务必先验证 LED 的额定电流，并且请始终确保不要施加超过 LED 额定电流的电流。

产品规格与参数

产品手册:

性能参数

A 型 LCS（被动冷却，无冷却风扇）
B 型 LCS（有冷却风扇）

1. 通光孔径。使用这些两位数字替换零件号中的 xx； 2、A型和B型准直器光源的安装图不同。 A 型不包含冷却风扇，而 B 型则包含。订购 B 型 LED 的 LED 控制器时，请确保将 AC/DC 电源适配器从“标准”12V 升级到 24V。对于某些 LED 控制器，不建议在同一控制器上混合使用 A 型和 B 型 LED。请检查控制器规格以确认。 3. 由于制造工艺和工作参数（例如温度和电流）的变化，任何给定 LED 的实际输出可能会有所不同。规格旨在用作指南。

J 型 LCS（高功率、被动冷却，无冷却风扇）

1. 通光孔径。使用这些两位数字替换部件号中的 xx。 2. 使用BLS-3000-2 BioLED 控制模块可实现最大 CW 输出。 3. 由于制造工艺和工作参数（例如温度和电流）的变化，任何给定 LED 的实际输出可能会有所不同。规格旨在用作指南。

H型LCS（高电流，带冷却风扇）

1. 通光孔径。使用这些两位数字替换部件号中的 xx。 2. 通过匹配的BLS-13000-1 或 BLS-18000-1 BioLED 控制模块可实现最大 CW 输出。 3. 由于制造工艺和工作参数（例如温度和电流）的变化，任何给定 LED 的实际输出可能会有所不同。规格旨在用作指南。

停产零件

1. 通光孔径。使用这些两位数字替换零件号中的 xx； 2、A型和B型准直器光源的安装图不同。 A 型不包含冷却风扇，而 B 型则包含。订购 B 型 LED 的 LED 控制器时，请确保将 AC/DC 电源适配器从“标准”12V 升级到 24V。对于某些 LED 控制器，不建议在同一控制器上混合使用 A 型和 B 型 LED。请检查控制器规格以确认。 3. 由于制造工艺和工作参数（例如温度和电流）的变化，任何给定 LED 的实际输出可能会有所不同。规格旨在用作指南。

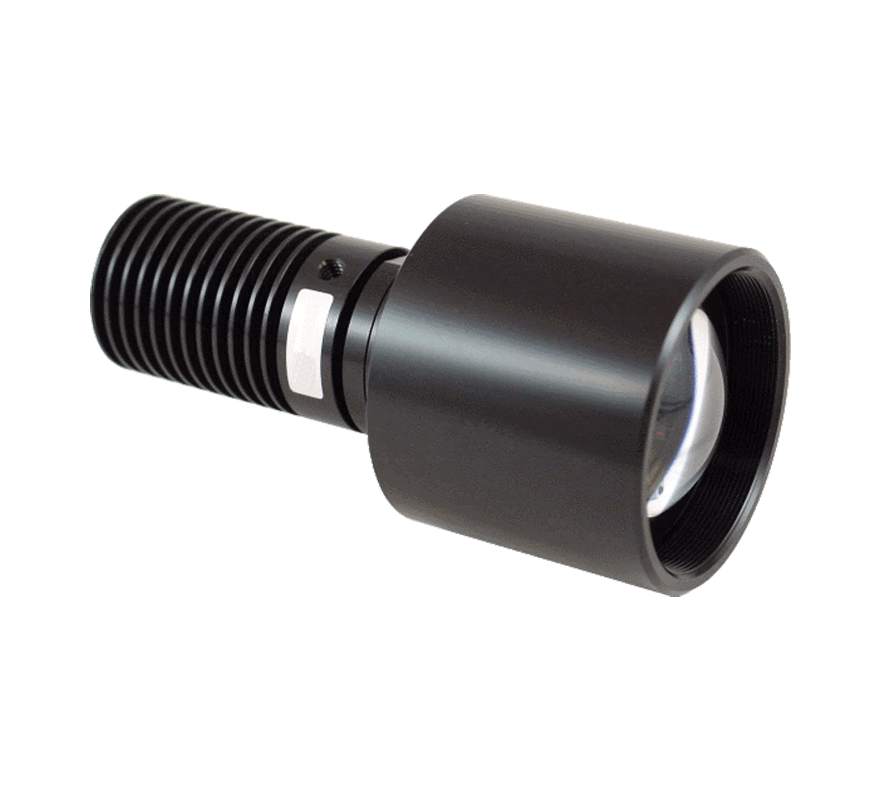

高功率 LED 准直光源--22 毫米通光孔径

		格物光学 LED 准直器由准直透镜和 LED 发射器组成。 LED 发射器放置在准直透镜的焦平面上。因此，准直透镜将 LED 发射器成像到无限远。 Goptica LED 准直器采用高数值孔径非球面准直透镜，可实现精确准直和高光通量。 LED 准直器可用作照明系统中的光源。例如，LED 准直器可以取代显微镜中的标准灯组件，以提供稳定、强烈和快速调制的照明。通常，照明光学器件的其余部分会将 LED 发射器成像到成像光学器件的光瞳上，而准直器上强度均匀的透镜孔径将投影到物体上。在其他照明应用中，应该进行类似的布置以产生均匀且有效的照明。 LED 发射器直接安装在准直器的金属底座上，该底座还具有集成散热器。这种配置最大限度地减少了 LED 发射器和散热器之间的热阻，从而实现更好的散热。如果需要精确准直，可以调整准直透镜。锁定环在调整后固定镜头位置。准直器已在工厂预先调整。
多芯片 LED 发射器已添加到产品组合（B 型）中。其中一些 7W 至 15W LED 的总光功率超过 1W，是单芯片 LED 功率的四倍。功率较高（7W 及更高）的型号配备冷却风扇，并且与其他型号相比具有不同的外形尺寸。请仔细检查安装图纸。冷却风扇的电源包含在 LED 准直器光源的价格中。 LED 准直器包括一根 1.5 米长的电缆，末端有两个裸线端子。光源可由 LED 控制器或其他 LED 控制器和电流源驱动。可选的 聚焦模块 可以安装在 LED 准直器的前面，将光聚焦到一个紧密的点上，该点是 LED 发射器的图像。聚焦模块的应用之一  是将 LED 光耦合到光纤或光导中。 还可以使用可选的 光导适配器 将 LED 灯耦合到光导中，如下图所示。 额外的 可互换准直透镜可利用相同的光源产生不同的光束尺寸。 重要提示： (1) LED 只能由恒流源驱动，不能由电压源（例如电池、AC/DC 电源等）驱动； (2) 在向 LED 施加电流之前，请务必先验证 LED 的电流额定值，并且请始终确保不要施加高于 LED 电流额定值的电流。

产品规格与参数

产品手册:

性能参数

A 型 LCS（被动冷却，无冷却风扇）
B 型 LCS（有冷却风扇）

1. 通光孔径。使用这些两位数字替换零件号中的 xx； 2、A型和B型准直器光源的安装图不同。 A 型不包含冷却风扇，而 B 型则包含。订购 B 型 LED 的 LED 控制器时，请确保将 AC/DC 电源适配器从“标准”12V 升级到 24V。对于某些 LED 控制器，不建议在同一控制器上混合使用 A 型和 B 型 LED。请检查控制器规格以确认。 3. 由于制造工艺和工作参数（例如温度和电流）的变化，任何给定 LED 的实际输出可能会有所不同。规格旨在用作指南。

J 型 LCS（高功率、被动冷却，无冷却风扇）

1. 通光孔径。使用这些两位数字替换部件号中的 xx。 2. 使用BLS-3000-2 BioLED 控制模块可实现最大 CW 输出。 3. 由于制造工艺和工作参数（例如温度和电流）的变化，任何给定 LED 的实际输出可能会有所不同。规格旨在用作指南。

H型LCS（高电流，带冷却风扇）

1. 通光孔径。使用这些两位数字替换部件号中的 xx。 2. 通过匹配的BLS-13000-1 或 BLS-18000-1 BioLED 控制模块可实现最大 CW 输出。 3. 由于制造工艺和工作参数（例如温度和电流）的变化，任何给定 LED 的实际输出可能会有所不同。规格旨在用作指南。

停产零件

1. 通光孔径。使用这些两位数字替换零件号中的 xx； 2、A型和B型准直器光源的安装图不同。 A 型不包含冷却风扇，而 B 型则包含。订购 B 型 LED 的 LED 控制器时，请确保将 AC/DC 电源适配器从“标准”12V 升级到 24V。对于某些 LED 控制器，不建议在同一控制器上混合使用 A 型和 B 型 LED。请检查控制器规格以确认。 3. 由于制造工艺和工作参数（例如温度和电流）的变化，任何给定 LED 的实际输出可能会有所不同。规格旨在用作指南。

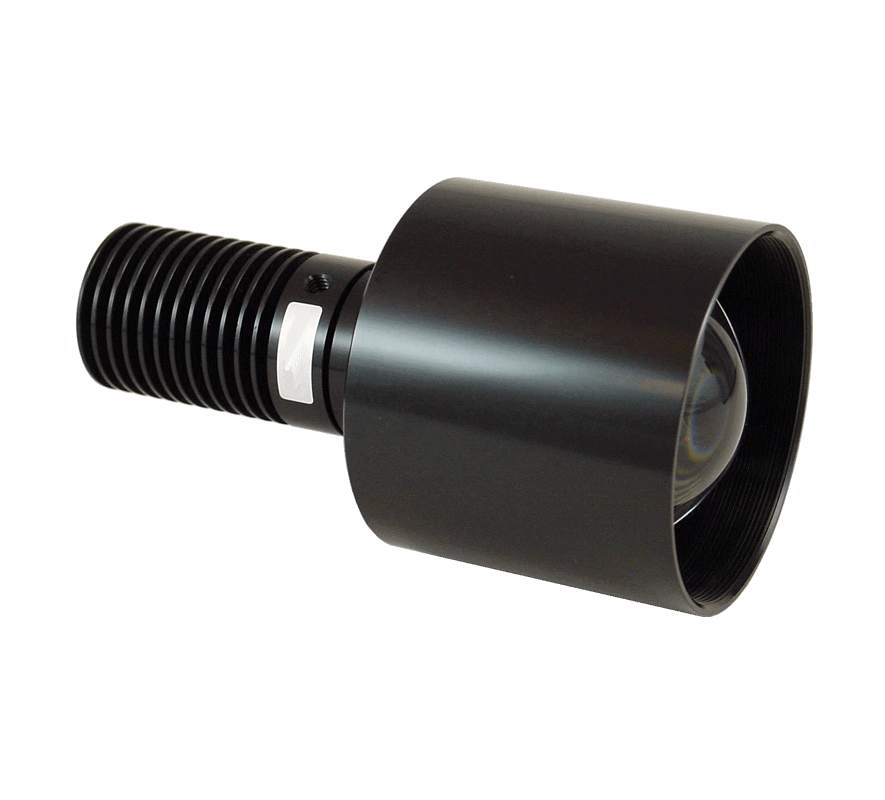

高功率 LED 准直光源--38 毫米通光孔径

		格物光学 LED 准直器由准直透镜和 LED 发射器组成。 LED 发射器放置在准直透镜的焦平面上。因此，准直透镜将 LED 发射器成像到无限远。 Goptica LED 准直器采用高数值孔径非球面准直透镜，可实现精确准直和高光通量。 LED 准直器可用作照明系统中的光源。例如，LED 准直器可以取代显微镜中的标准灯组件，以提供稳定、强烈和快速调制的照明。通常，照明光学器件的其余部分会将 LED 发射器成像到成像光学器件的光瞳上，而准直器上强度均匀的透镜孔径将投射到物体上。在其他照明应用中，应该进行类似的布置以产生均匀且有效的照明。 LED 发射器直接安装在准直器的金属底座上，该底座还具有集成散热器。这种配置最大限度地减少了 LED 发射器和散热器之间的热阻，从而实现更好的散热。如果需要精确准直，可以调整准直透镜。锁定环在调整后固定镜头位置。准直器已在工厂预先调整。
产品组合中新增了多芯片 LED 发射器。其中一些 7W 至 15W LED 的总光功率超过 1W，是单芯片 LED 功率的四倍。与其他型号相比，功率较高（7W 及更高）的型号配有冷却风扇，并且具有不同的外形尺寸。请仔细检查安装图纸。冷却风扇的电源包含在 LED 准直器光源的价格中。 LED 准直器包括一根 1.5 米长的电缆，末端有两个裸线端子。光源可由 Goptica LED 控制器或其他 LED 控制器和电流源驱动。可选的 聚焦模块 可以安装在 LED 准直器的前面，将光聚焦到一个紧密的点上，该点是 LED 发射器的图像。聚焦模块的应用之一  是将 LED 光耦合到光纤或光导中。 额外的 可互换准直透镜 可利用相同的光源产生不同的光束尺寸。 重要提示：（1） LED 只能由恒流源驱动，而不能由电压源（例如电池或交流/直流电源等）驱动；（2）在向 LED 施加电流之前，请务必先验证 LED 的额定电流，并且请始终确保不要施加超过 LED 额定电流的电流。

产品规格与参数

产品手册:

性能参数

A 型 LCS（被动冷却，无冷却风扇）
B 型 LCS（有冷却风扇）

1. 通光孔径。使用这些两位数字替换零件号中的 xx； 2、A型和B型准直器光源的安装图不同。 A 型不包含冷却风扇，而 B 型则包含。订购 B 型 LED 的 LED 控制器时，请确保将 AC/DC 电源适配器从“标准”12V 升级到 24V。对于某些 LED 控制器，不建议在同一控制器上混合使用 A 型和 B 型 LED。请检查控制器规格以确认。 3. 由于制造工艺和工作参数（例如温度和电流）的变化，任何给定 LED 的实际输出可能会有所不同。规格旨在用作指南。

J 型 LCS（高功率、被动冷却，无冷却风扇）

1. 通光孔径。使用这些两位数字替换部件号中的 xx。 2. 使用BLS-3000-2 BioLED 控制模块可实现最大 CW 输出。 3. 由于制造工艺和工作参数（例如温度和电流）的变化，任何给定 LED 的实际输出可能会有所不同。规格旨在用作指南。

H型LCS（高电流，带冷却风扇）

1. 通光孔径。使用这些两位数字替换部件号中的 xx。 2. 通过匹配的BLS-13000-1 或 BLS-18000-1 BioLED 控制模块可实现最大 CW 输出。 3. 由于制造工艺和工作参数（例如温度和电流）的变化，任何给定 LED 的实际输出可能会有所不同。规格旨在用作指南。
