用于 LED 准直器光源的多波长光束组合器
格物光学多波长光束组合器将两个不同波长的 LED 准直器组合成单个准直光束。多个组合器可以级联以组合两个以上的 LED 准直器源。合束器的核心是高性能二向色分束器，它以 >95% 的效率组合两个波长。对于不需要最大光通量的应用，中性分束器也可作为一种低成本解决方案。
合束器的特征在于其二向色分束器的边缘波长。请使用下图并检查规格表，为预期的 LED 准直器光源选择正确的光束组合器。
光束组合器包括多个安装孔和螺纹，因此可以轻松集成到系统中。每个输入端口均具有精细的 2 轴倾斜调节功能，可实现 LED 准直器光源相对于系统光轴的精确对准。还提供了坚固的锁定机制，以随着时间的推移保持对齐。此外，适配器还可用于连接主要品牌的显微镜。
在输入端口添加滤光片

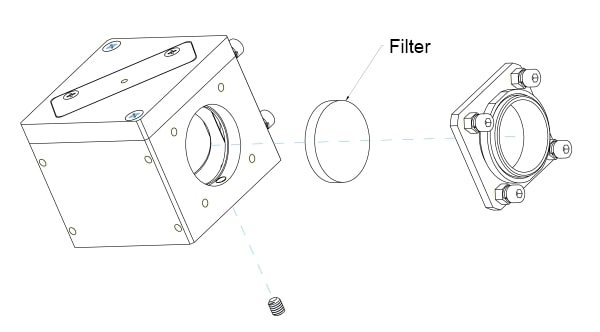

每个输入端口都集成了一个滤光器井（见下图），以便可以在 LED 光源和分束器之间插入 φ1” 或 φ25mm 光学滤光器。窄带滤光片和偏振器可用于净化 LED 光谱或改变输出光束的偏振状态。以下是安装在合束镜立方体中的分色镜/分光镜的尺寸要求：○ 长度：34~36mm○ 宽度：25~26.5mm○ 厚度：建议 1mm，最大 1.5mm。
连接多个合束器
多个光束组合器可以使用连接板（单独出售）连接。
连接 11 毫米孔径准直 LED 光源
目前，Goptica 的多波长合束器只能用于直接组合 22mm 直径的准直 LED 光源。对于直径 11 毫米的准直 LED 光源，（如下所示） 可使用机械适配器 （部件号：ACC-BC25-011）将 LED 光源连接到合束器，然后再将 11 毫米直径的准直 LED 光源安装到合束器上。被合并。我们还没有适用于 38 毫米和 48 毫米直径准直 LED 光源的光束组合器。
- 将两个 LED 准直器光源组合成单个准直光束
- 可级联两个以上源
- 每个端口上的精确锁定倾斜调整
- 高效二向色分束器
- 提供低成本中性分束器
- 每个光束的集成过滤器井
- 可用波长范围广
- 适用于实验室和 OEM 应用的多种安装功能
- 提供显微镜适配器
- 光子学应用照明
- 带可选聚焦模块的光纤耦合
- 显微镜照明器
- 通用光束组合器或分离器
产品规格与手册
产品手册:
规格
通光孔径：直径 25 毫米兼容 LED 准直器光源： LCS-xxxx-xx-22，直径 22 毫米 LED 准直器光源重量：190 克
以下是安装在合束镜立方体中的分色镜/分光镜的尺寸要求:○ 长度: 34~36mm○ 宽度: 25~26.5mm○ 厚度: 建议1mm recommended, 最大1.5mm
