高光谱相机FX10(400-1000nm)

概述
产品规格参数
相关产品

格物高光谱相机FX10系列是专为工业和实验室使用而设计的高光谱相机。FX10高光谱相机采用线扫描模式工作，可用于收集可见光和近红外(VNIR)区域(400-1000 nm)的光谱数据，而经过色彩优化的FX10c高光谱相机用于收集400-780 nm范围内的光谱数据。


主要特点

• 光谱范围：400-1000 nm/400-780 nm

• 高空间分辨率：1024 像素

• 高图像帧率：327 FPS（全波段范围）

• 可在高光谱相机的光谱覆盖范围内的 224 个波段中自由选择波长

• 内置图像校正功能

• 在不同单元间进行统一光谱校准

• GigE 或 CameraLink 标准接口

• 易于安装到工业环境中

• 认证：CE、RoHS

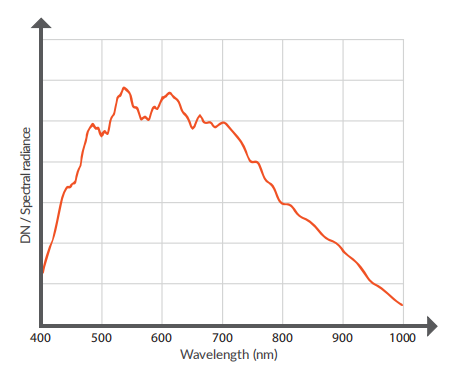

光谱响应

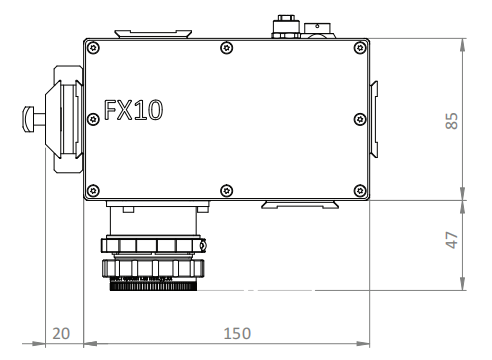

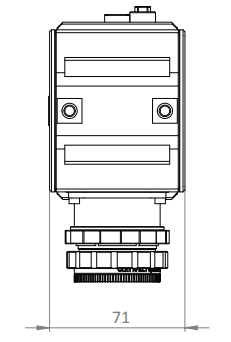

产品尺寸

通用参数

型号	FX10
光谱范围	400 – 1000 nm 400 – 770 (FX10c) nm
空间像素数	1024
光谱波段数	224 / 140 (FX10c) / 100 (FX10+)
光谱分辨率 (FWHM)	5.5 / 15 (FX10+) nm
光谱采样/像素	2.7 / 6.3 (FX10+) nm
最大帧率	327 FPS 全波段 514 FPS 全波段 (FX10c) 707 FPS 全波段 (FX10+)
视场范围	12°、24°、38°、47°、51°、83°
光圈	F/1.7
信噪比	420：1
接口	GigE Vision、CameraLink
尺寸	150 x 85 x 71 mm
重量	1.3 kg
集成快门	是
典型应用	农业和植被监测植物表型印刷品颜色测量显示和光源检测食品质量评估

*还提供高速型 FX10+ 和色彩优化型FX10c

产品规格参数与手册

产品手册:

光谱范围	400-1000 / 400-780（c 版本）
光谱分辨率 (FWHM)	5.5 nm（均值）
光谱采样/像素	2.7 nm	使用默认 binning
光谱波段数量	224 / 140（c 版本）	使用默认 binning
数值孔径	1.7	使用默认镜头
光学放大倍率	0.80
有效像素大小	19.9x9.97 μm	在前镜头图像平面上
有效狭缝宽度	42 μm	在前镜头图像平面上
有效狭缝长度	10.2 mm	在前镜头图像平面上
信噪比（最大信号电平时）	420:1
空间像素数	1024
位深	12
最大帧率	327 FPS 全波段/514 FPS 全波段（c 版本）
合并	2、4、8 光谱和像素	默认设置：2 光谱 x 1 像素
ROI	可根据需要自由选择多个波段	ROI 的最小高度为两个未 binning 的行。最大帧率由 mMROI 中包含的总行数决定
像素可操作性	99.993%
图像校正	非均匀性校正坏像素替换自动图像增强 (AIE)	单点 NUC AIE：统一光谱标定 + Smile 和 Keystone 畸变校正
传感器材料	CMOS
传感器冷却	被动
满阱容量	90 ke-
读出模式	IWR/ITR
光学温度	被动
镜头接口	自定义安装
前镜头 FOV 选件	12 度 38 度（默认） 47 度 51 度 83 度	只有默认镜头是专为 FX10 设计的。对于其他镜头选件，光学参数可能会有所不同。
相机数字数据输出/控制接口	GigE Vision、CameraLink
相机控制协议	GenICam、ASCII
电源输入	12 V DC (+-10%)
功耗	最大 24 W
接口	工业以太网或 CameraLink 26 引脚、0.5" MDR
IP 等级	IP52
尺寸（长 x 宽 x 高）	150 x 85 x 71 mm	三侧面均提供安装表面选项。安装套件会在安装侧增加 24 mm 的距离。
重量	1.3 kg
存储温度	-20 ... +50°C（无冷凝）
工作温度	+5 … +40°C（无冷凝）
相对湿度	5% – 95%（无冷凝）

产品参数与手册

产品手册：

高光谱相机

格物光学广泛的相机产品组合涵盖多个不同波段范围，可用于工业、科研和政府单位等无论是实验室、工业设施还是现场，我们都能满足您的需求。如下不同的相机型号对应不同的光谱分辨率、空间分辨率、光谱范围、成像速度和配置选项。立即联系我们，为您的应用选择最佳的解决方案。


型号	IQ	*FX10^()**	FX17	GX17	SWIR	FX50	FX120
光谱范围	400 – 1000 nm	400 – 1000 nm 400 – 770 (FX10c) nm	900 – 1700 nm	950 – 1700 nm	1000 – 2500 nm	2700 – 5300 nm	7.7 - 12.3 μm
空间像素数	512	1024	640	480	384	640	616
光谱波段数	204	224 / 140 (FX10c) / 100 (FX10+)	224	168	288	154	160
光谱分辨率 (FWHM)	7 nm	5.5 / 15 (FX10+) nm	8 nm	8 nm	12 nm	35 nm	100 nm
光谱采样/像素	2.99 nm	2.7 / 6.3 (FX10+) nm	3.5 nm	4.7 nm	5.6 nm	8.44 nm	30 nm
最大帧率	不适用	327 FPS 全波段 514 FPS 全波段 (FX10c) 707 FPS 全波段 (FX10+)	670 FPS 全波段 (FX17) 527 FPS 全波段 (FX17e)	800 FPS 全波段	450 FPS 全波段	377 FPS 全波段	240 FPS 默认合并全影像和 1 ms 曝光时间
视场范围	31°	12°、24°、38°、47°、51°、83°	12°、38°、53°、66°、75°、90°	12°、38°、53°、66°、75°、90°	9°、17°、23°、34°	4°、45°、60°	24°, 32°
光圈	F/1.7	F/1.7	F/1.7	F/1.7	F/2.0	F/2.0	F/2.0
信噪比	400:1	420:1	1000:1	700:1	1050:1	>1100:1	2500:1 (1.5ms) ; 3000:1 (0.2ms)
接口	不适用	GigE Vision、CameraLink	GigE Vision、CameraLink	CameraLink	CameraLink	GigE Vision、自定义以太网	GigE Vision, 自定义以太网
尺寸	207 x 91 x 74 mm	150 x 85 x 71 mm	150 x 85 x 75 mm	202 mm x 75 mm x 102 mm	545 x 176 x 178 mm	280 x 202 x 169 mm	250 x 300 x 220 mm
重量	1.3 kg	1.3 kg	1.56 kg	1.9 kg	14 kg	7 kg	15 kg
集成快门	是	是	是	无	是	是	是
典型应用	植被研究食品分析犯罪侦查艺术品分析医疗行业	农业和植被监测植物表型印刷品颜色测量显示和光源检测食品质量评估 (*) 还提供高速型 FX10+ 和色彩优化型 FX10c	食品和饲料质量评估垃圾分选资源回收湿度测量危险品检测与安检	食品分选食品检验和分级垃圾分选资源回收	化学品和材料分选制药资源回收矿物测绘食品和农业含水量分布艺术品研究和存档取证	黑色塑料分选金属工业地质与采矿	地质与采矿环境分析热异常检测安全与安防

高光谱系统
机载系统 AFX 系列是先进的高光谱成像解决方案，专为遥感应用而设计。 AFX 的核心是集成在功能强大的微型计算机和高端 GNSS/IMU 组件中的紧凑型先进高光谱成像系统。		地质系统高光谱成像技术可以对地质样品如岩芯中的几乎所有矿物进行快速测绘。可利用我们的地质系统创建相关图像，其中每个像素都包含每一种矿物独特的完整光谱信息。快速的自动化算法可识别出矿物类别，并将数据转换为矿物图。
	AFX10 一体式 VNIR 高光谱成像解决方案适用于 400 - 1000 nm 光谱范围，整套系统包括一台高光谱相机、一台小巧但功能强大的计算机和一个高端 GNSS/IMU 惯导，可搭载于多种类型的无人机平台。		SisuRock 全自动高光谱岩芯成像系统，可快速轻松地扫描岩芯和其他地质样品，即能够以高分辨率模式对单根岩芯进行成像，在可以在高速扫描模式下对整盒岩芯进行成像。
	AFX17 一体式 NIR 高光谱成像解决方案适用于 900 到 1700 nm 光谱范围，整套系统包括一台高光谱相机、一台小巧但功能强大的计算机和一个高端 GNSS/IMU 惯导，可搭载于多种类型的无人机平台。		SisuSCS - 单根岩芯扫描平台 SisuSCS具备与大型SisuROCK相同的功能，但尺寸更小。小尺寸更便携，是研究类似单根岩芯样品时理想的研究工具。

软件我们为数据采集、模型创建和应用开发提供多款易于使用的高效软件解决方案。我们也可以推荐兼容相机的第三方商用软件解决方案。		配件我们为高光谱相机和系统提供了多种不同配件。无论是算力、扫描平台还是镜头或滤片，我们均能供您所需。
	INSIGHT INSIGHT 是一个离线软件工具，供用户浏览和探索数据，以及创建和验证分类模型。是ONE光谱成像平台的一部分。		CUBE 一个高效的处理平台，用于从 FX 和 GX相机接收数据，并根据 INSIGHT 创建的分类模型实时处理数据，并将结果实时传输到目标系统（例如分选机或机器视觉系统）。
	IQ Studio IQ Studio 可用于远程控制IQ 高光谱相机并查看IQ 数据。您还可以处理分析IQ高光谱数据并为其创建应用程序。		LabScanner 40 x 20 40 x 20 扫描平台结构紧凑，适合实验室使用。
	Lumo 系列 Lumo 产品系列是用于相机、扫描平台和机载系统的可选数据采集软件。		LabScanner 100 x 50 适合实验室使用的较大型扫描平台。
	CaliGeoPRO CaliGeo PRO 是一款数据处理软件，可用于对使用AISA 和 AFX 系列高光谱相机采集的高光谱数据进行辐射校正和地理空间校准。		RS10 旋转平台搭配高光谱相机可用于扫描并采集实验室和户外静态目标或场景的光谱数据。最大载荷 10 kg。
			RS50 旋转平台搭配高光谱相机可用于扫描并采集实验室和户外静态目标或场景的光谱数据。最大载荷 50 kg。
