高光谱相机FX17(900-1700nm)

  • 格物高光谱相机FX17相机专为工业和实验室使用而设计，并采用线扫描模式工作，用于收集近红外 NIR 区域（  900至1700 nm）的高光谱数据。






    主要特点

    • 光谱范围：900-1700 nm

    • 高空间分辨率：640像素

    • 高图像速度 527 FPS (full range) for GigE version CameraLink版本为670 FPS（全范围）

    • 在相机覆盖范围内从224个波段中 自由选择波长

    • 内置图像校正功能

    • 在不同单元间进行统一光谱校准

    • GigE或CameraLink标准接口

    • 易于安装到工业环境中

    • 认证：CE、RoHS

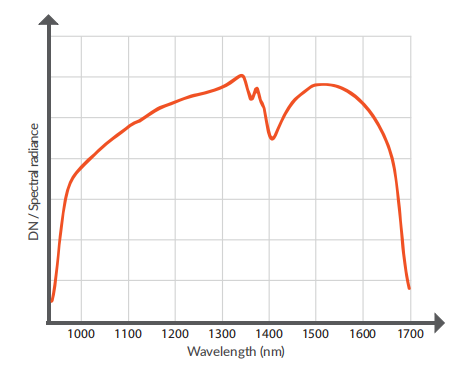

    光谱响应

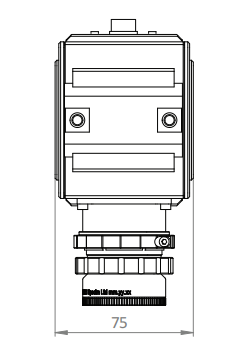

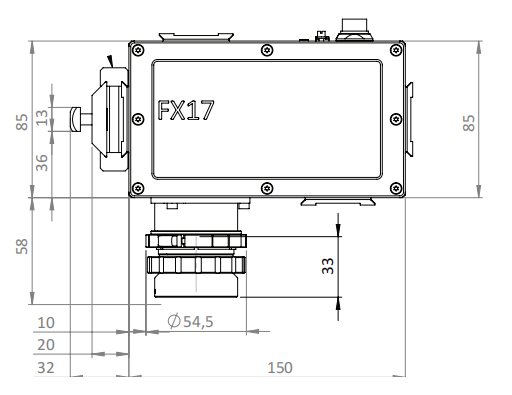

    产品尺寸



    通用参数

      型号  FX17
      光谱范围

      900 – 1700 nm

      空间像素数  640
      光谱波段数  224
      光谱分辨率 (FWHM)  8 nm
      光谱采样/像素  3.5 nm
      最大帧率

      670 FPS 全波段 (FX17)

      527 FPS 全波段 (FX17e)

      视场范围  12°、38°、53°、66°、75°、90°
      光圈  F/1.7
      信噪比  1000：1
      接口  GigE Vision、CameraLink
      尺寸  150 x 85 x 75 mm
      重量  1.56 kg
      集成快门  是
      典型应用  食品和饲料质量评估 垃圾分选 资源回收 湿度测量 危险品检测与安检



  • 产品规格参数与手册

    产品手册:

      光谱范围  900-1700 nm
      光谱分辨率 (FWHM)   8 nm（均值）
      光谱采样/像素   3.5 nm
      光谱波段数量  224  使用默认像素合并
      数值孔径  1.7   使用默认镜头
      光学放大倍率  0.80
      有效像素大小  18.7 μm   在前镜头图像平面上
      有效狭缝宽度

       物理宽度为42μm。

      传感器上的投影为 32 μm (M=1.3)

    		  在前镜头图像平面上
      有效狭缝长度  12.0 mm  在前镜头图像平面上
      最大信号时的信噪比  1000:1
      位深  12
      最大帧率

      670（FX17）

      527（FX17e）全范围


      像素合并  1、2、4 光谱和空间  默认值：1 光谱 x 1 空间
      ROI  可根据需要自由选择多个波段

      ROI 的最小高度为两个未合并的行。最大帧率由第一个 mMROI 的第一行和最后一个mROI的最后一行之间的总行数以及mMROI中包含的总行数决定。

      像素可操作性  99.5% 允许的聚类： 大小 大小 2-6 7-12 像素：不适用 像素：≤ 6 大小 大小 13-19 20-35 像素： 像素： ≤ 2 ≤ 1 大小> 35：0
      图像校正

      非均匀性校正

      坏像素替换

      自动图像增强 (AIE)

      单点 NUC


      AIE：统一光谱校正 + 微笑和梯形畸变校正

      传感器材料  InGaAs
      传感器冷却   TEC
      满阱容量   1.44 ke-
      读出模式  IWR/ITR
      光学温度  无源   默认为20℃
      镜头卡口  自定义安装
      前镜头 FOV 选件

      12 度

      38 度（默认）

      53 度

      66 度

      75 度

      90 度

      只有默认镜头是专为 FX10 设计的。

      对于其他镜头选件，光学参数可能会有所不同。

      相机数字数据输出/控制接口  GigE Vision、CameraLink
      相机控制协议  GenICam、ASCII
      电源输入  12 V DC (+-10%)
      功耗    最大 24 W
      接口

      工业以太网或 CameraLink

     （标准MDR 26 引脚）

      电源 – Fischer 12 芯 DBPLU1031Z012|130G


      IP 等级  IP52
      尺寸（长 x 宽 x 高）   150 x 75 x 85 mm

      三侧面均提供安装表面选项。

       安装套件会在安装侧增加 24 mm 的距离。

      重量  1.56 kg
      存储温度  -20 ... +50°C（无冷凝）
      工作温度  +5 … +40°C（无冷凝）
      相对湿度  5% – 95%（无冷凝）



  • 产品参数与手册

    产品手册：

    高光谱相机

    格物光学广泛的相机产品组合涵盖多个不同波段范围，可用于工业、科研和政府单位等无论是实验室、工业设施还是现场，我们都能满足您的需求。如下不同的相机型号对应不同的光谱分辨率、空间分辨率、光谱范围、成像速度和配置选项。立即联系我们，为您的应用选择最佳的解决方案。

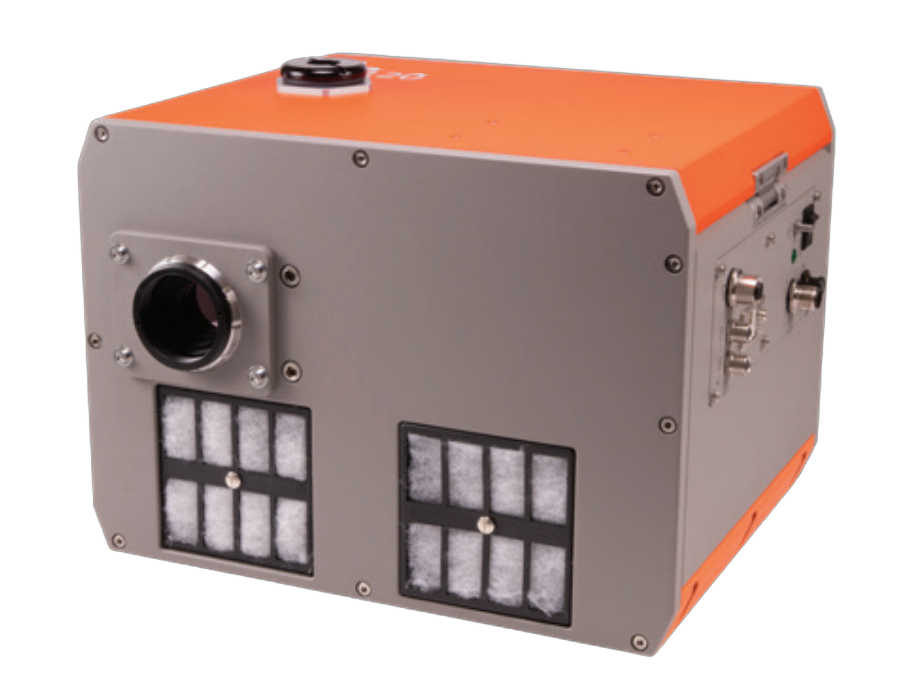

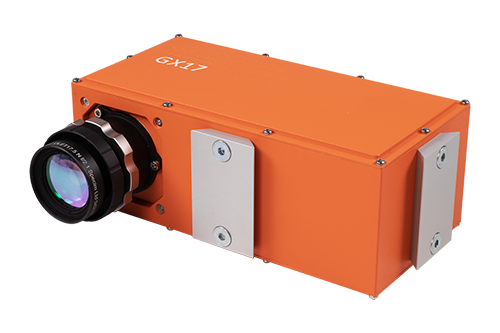

    型号IQFX10(*)FX17GX17SWIRFX50FX120
    光谱范围

    400 – 1000 nm



    400 – 1000 nm

    400 – 770 (FX10c) nm

    		900 – 1700 nm 950 – 1700 nm 1000 – 2500 nm 2700 – 5300 nm 7.7 - 12.3 μm
    空间像素数 512 1024 640 480 384 640 616
    光谱波段数 204 224 / 140 (FX10c) / 100 (FX10+) 224 168 288 154 160
    光谱分辨率 (FWHM) 7 nm 5.5 / 15 (FX10+) nm 8 nm 8 nm 12 nm 35 nm  100 nm
    光谱采样/像素 2.99 nm 2.7 / 6.3 (FX10+) nm 3.5 nm 4.7 nm 5.6 nm 8.44 nm 30 nm
    最大帧率 不适用

    327 FPS 全波段

    514 FPS 全波段 (FX10c)

    707 FPS 全波段 (FX10+)

    670 FPS 全波段 (FX17)

    527 FPS 全波段 (FX17e)

    		800 FPS 全波段 450 FPS 全波段 377 FPS 全波段 240 FPS 默认合并全影像和 1 ms 曝光时间
    视场范围 31° 12°、24°、38°、47°、51°、83° 12°、38°、53°、66°、75°、90° 12°、38°、53°、66°、75°、90° 9°、17°、23°、34° 4°、45°、60° 24°, 32°
    光圈 F/1.7 F/1.7 F/1.7 F/1.7  F/2.0 F/2.0 F/2.0
    信噪比 400:1 420:1 1000:1 700:1 1050:1 >1100:1 2500:1 (1.5ms) ; 3000:1 (0.2ms)
    接口 不适用 GigE Vision、CameraLink GigE Vision、CameraLink CameraLink CameraLink GigE Vision、自定义以太网 GigE Vision, 自定义以太网
    尺寸 207 x 91 x 74 mm 150 x 85 x 71 mm 150 x 85 x 75 mm 202 mm x 75 mm x 102 mm 545 x 176 x 178 mm 280 x 202 x 169 mm 250 x 300 x 220 mm
    重量 1.3 kg  1.3 kg 1.56 kg 1.9 kg 14 kg 7 kg 15 kg
    集成快门是是是无是是是
    典型应用

    植被研究

    食品分析

    犯罪侦查

    艺术品分析

    医疗行业

    农业和植被监测

    植物表型

    印刷品颜色测量

    显示和光源检测

    食品质量评估


    (*)  还提供高速型 FX10+ 和色彩优化型 FX10c

    食品和饲料质量评估

    垃圾分选

    资源回收

    湿度测量

    危险品检测与安检

    食品分选

    食品检验和分级

    垃圾分选

    资源回收

    化学品和材料分选

    制药

    资源回收

    矿物测绘

    食品和农业

    含水量分布

    艺术品研究和存档

    取证

    黑色塑料分选

    金属工业

    地质与采矿

    地质与采矿

    环境分析

    热异常检测

    安全与安防



    高光谱系统

    机载系统

    AFX 系列是先进的高光谱成像解决方案，专为遥感应用而设计。

    AFX 的核心是集成在功能强大的微型计算机和高端 GNSS/IMU 组件中的紧凑型先进高光谱成像系统。


    地质系统

    高光谱成像技术可以对地质样品如岩芯中的几乎所有矿物进行快速测绘。可利用我们的地质系统创建相关图像，其中每个像素都包含每一种矿物独特的完整光谱信息。快速的自动化算法可识别出矿物类别，并将数据转换为矿物图。

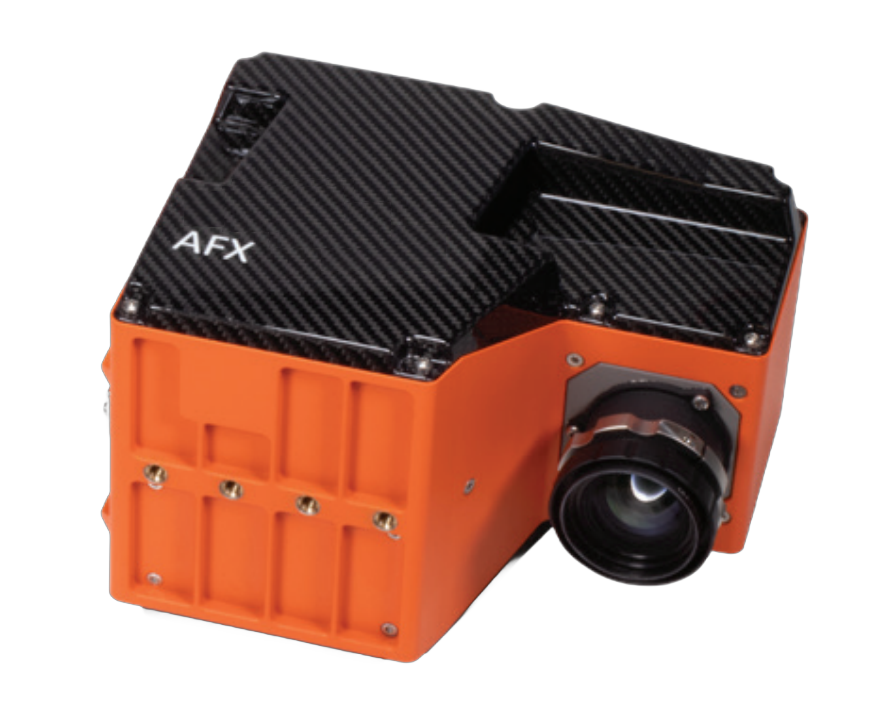

    AFX10

    一体式 VNIR 高光谱成像解决方案适用于 400 - 1000 nm 光谱范围，整套系统包括一台高光谱相机、一 台小巧但功能强大的计算机和一个高端 GNSS/IMU 惯导，可搭载于多种类型的无人机平台。

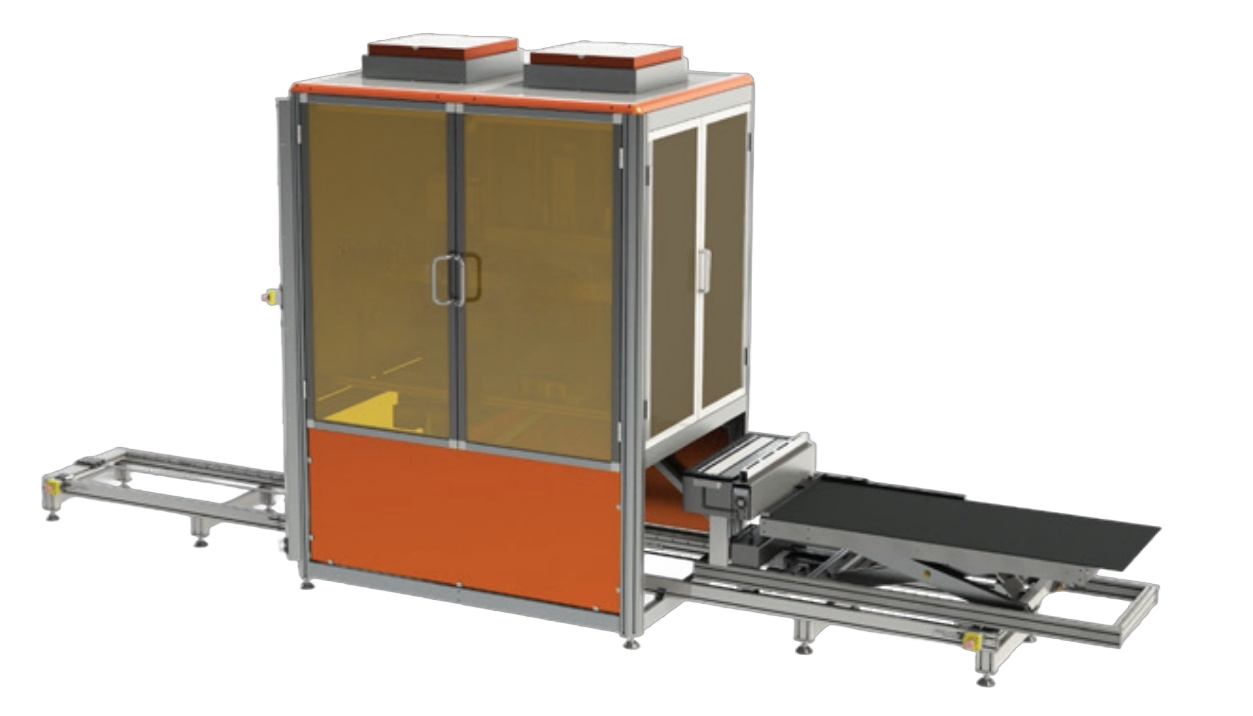

    SisuRock

    全自动高光谱岩芯成像系统，可快速轻松地扫描岩芯和其他 地质样品，即能够以高分辨率模式对单根岩芯进行成像，在 可以在高速扫描模式下对整盒岩芯进行成像。

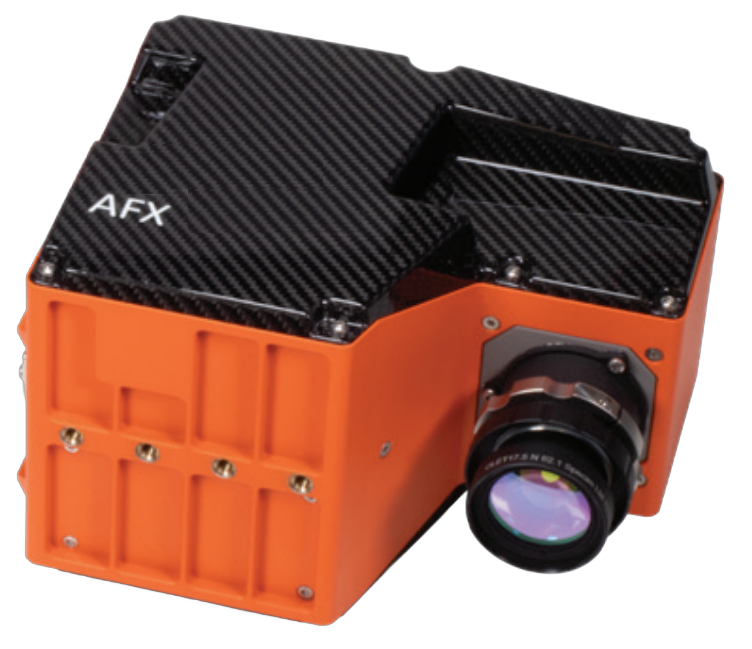

    AFX17

    一体式 NIR 高光谱成像解决方案适用于 900 到 1700 nm 光谱范围，整套系统包括一台高光谱相机、一 台小巧但功能强大的计算机和一个高端 GNSS/IMU 惯导，可搭载于多种类型的无人机平台。

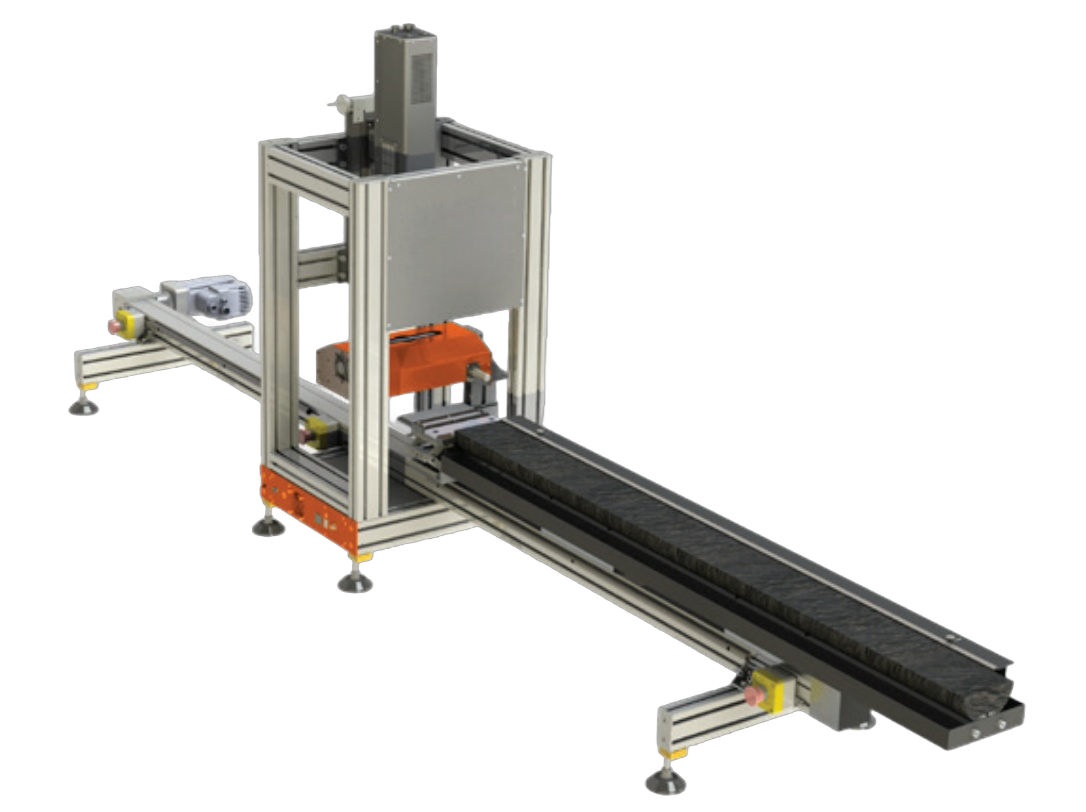

    SisuSCS - 单根岩芯扫描平台

    SisuSCS具备与大型SisuROCK相同的功能，但尺寸更小 。小尺寸更便携，是研究类似单根岩芯样品时理想的研究 工具。







    软件

    我们为数据采集、模型创建和应用开发提供多款易于使用的高效软件解决方案。我们也可以推荐兼容相机 的第三方商用软件解决方案。


    配件

    我们为高光谱相机和系统提供了多种不同配件。无论是算力、扫描平台还是镜头或滤片，我们均能供您所需。


    INSIGHT

    INSIGHT 是一个离线软件工具，供用户浏览和探索数据， 以及创建和验证分类模型。是ONE光谱成像平台的一部分。



    CUBE

    一个高效的处理平台，用于从 FX 和 GX相机接收数据，并 根据 INSIGHT 创建的分类模型实时处理数据，并将结果实 时传输到目标系统（例如分选机或机器视觉系统）。

    IQ Studio.png

    IQ Studio

    IQ Studio 可用于远程控制IQ 高光谱相机并查看IQ 数据。 您还可以处理分析IQ高光谱数据并为其创建应用程序。



    LabScanner 40 x 20

    40 x 20 扫描平台结构紧凑，适合实验室使用。


    Lumo 系列

    Lumo 产品系列是用于相机、扫描平台和机载系统的可选 数据采集软件。


    		格物LabScanner100 x 50.png

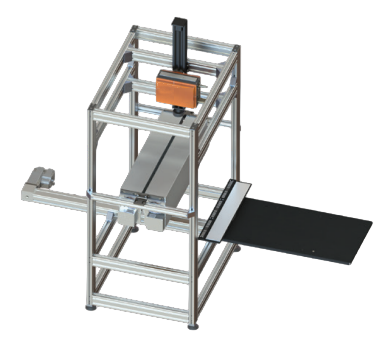

    LabScanner 100 x 50

    适合实验室使用的较大型扫描平台。


    CaliGeoPRO

    CaliGeo PRO 是一款数据处理软件，可用于对使用AISA 和 AFX 系列高光谱相机采集的高光谱数据进行辐射校正  和地理空间校准。


    		格物RS10 旋转平台.png

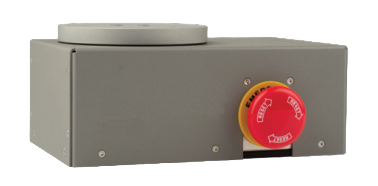

    RS10 旋转平台

    搭配高光谱相机可用于扫描并采集实验室和户外静态 目标或场景的光谱数据。最大载荷 10 kg。




    		格物RS50 旋转平台.png

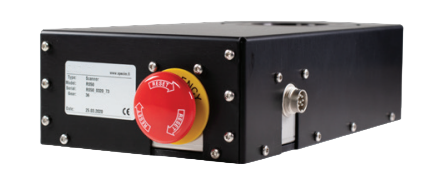

    RS50 旋转平台

    搭配高光谱相机可用于扫描并采集实验室和户外静态 目标或场景的光谱数据。最大载荷 50 kg。
