格物光学SWIR系列400-1700nm
是采用SONY铟镓砷芯片的USB3 / GigE / 10G / CameraLink接口的短波红外相机，具有高量子效率和高灵敏度的特点，适合不同工业细分领域的众多常见SWIR应用。
产品手册：
· 半导体行业：太阳能电池和芯片检测
· 农业：通过多旋翼飞行器进行的光谱遥感应用
· 回收行业：塑料、垃圾和其他材料的材料分拣
· 医学成像与研究：超光谱和多光谱成像
· 食品行业：质量检验和分级
· 饮料行业：不透明容器中的液位检测
· 包装：密封检验
· 玻璃行业：高温玻璃透视缺陷检测
· 印刷业：透视隐藏特征
· 视频监控：视觉增强（例如烟雾透视）
· 安防：仿冒品检测，如货币、假发或皮肤
· 400-1700nm版本采用SONY SenSWIR铟镓砷芯片
· 分辨率覆盖5MP-0.33MP
· 提供制冷版本或非制冷版本
· 精准控温，温差可达低于环境温度10-25摄氏度
· 400-1700nm宽光谱响应范围
· 15um /5um / 3.45um像元
· 全局快门
· USB3 / GigE / 10G / CameraLink / 模拟AV 等多种数据接口
· 最高14-bit ADC
· 4Gb内存
· 支持外部IO触发控制
· 超越官方参数的高帧率
· 支持现场更新固件
· 接受OEM定制开发
USB/GigE 接口制冷相机
CL接口制冷相机
USB接口非制冷相机
80*80*45.5mm
75*75*81.9mm
33*33*38mm
C mount
USB接口制冷相机
GigE接口制冷相机
CL接口制冷相机规格
USB3接口
GigE接口
DC 12V电源接口
外部IO接口
CameraLink1
CameraLink2
SWIR330KMA
33万像素 1/4” CMOS USB3 工业相机
传感器型号
Sony IMX991-AABA-C
传感器类型
InGaAs
光谱范围
400nm-1700nm
像元尺寸
5.0 µm x 5.0 µm
靶面尺寸
1/4”
ADC
12 Bit / 8 Bit
帧率&分辨率
8 Bit：400fps@640x512、753fps@320x256 12 Bit：21fps@640x512、400fps@320x256
硬件图像缓存
512MByte
转换增益
42.29e/ADU
动态范围
59.7dB
读出噪声
176.7e
满井电荷
173.23ke
最大信噪比
52.39dB
灵敏度
121mV
暗电流
383e/s(0°C) 510e/s(10°C) 638e/s(20°C)
增益范围
1x-15x
曝光时间范围
15µs-60sec
快门模式
全局快门
Binning模式
软件2x2, 3x3, 4x4
数据接口
USB3
数字IO
1路光耦隔离输入，1路光耦隔离输出，2路非隔离输入输出口
数据格式
8bit / 12bit
制冷温差
低于室温25°C
滤光片
400-1800nm（标配）；1030-1800nm（选配）
CRA
2.35度
一般参数
供电方式
USB3接口供电 / 12V电源适配器供电
功耗
<2.1W（非制冷） / <25W（制冷）
温度
工作温度 -20~60℃，储藏温度-40~85℃
湿度
20%-80%，无冷凝
尺寸
80mm×80mm×45.5mm
重量
<390g
镜头接口
C接口
软件
完整的SDK开发包/ToupView
操作系统
Win32/WinRT/Linux/macOS/Android
认证
CE，FCC
SWIR330KMA-G
33万像素 1/4” CMOS GigE 工业相机
8 Bit：257.8fps@640x512、486.1fps@320x256
12 Bit：137.1fps@640x512、258.6fps@320x256
GigE
12V电源适配器供电
SWIR330KMA-CL400
33万像素 1/4” CMOS CameraLink 工业相机
8 Bit：400fps@640x512、753fps@320x256
12 Bit：212fps@640x512、400fps@320x256
不支持
CameraLink
75mm×75mm×81.9mm
完整的SDK开发包/CLView
SWIR330KMB
Sony IMX991-AABJ-C
43.0e/ADU
59.6dB
178.8e
176.2ke
52.5dB
638e/s(20°C)
低于室温10°C
SWIR330KMB-G
SWIR330KMA-UMV
8 Bit：428.1fps@640x512、807fps@320x256
12 Bit：227.7fps@640x512、429.3fps@320x256
1路光耦隔离输入，1路光耦隔离输出，1路非隔离输入输出口
USB3接口供电
<2.11W
33mm×33mm×38mm
70g

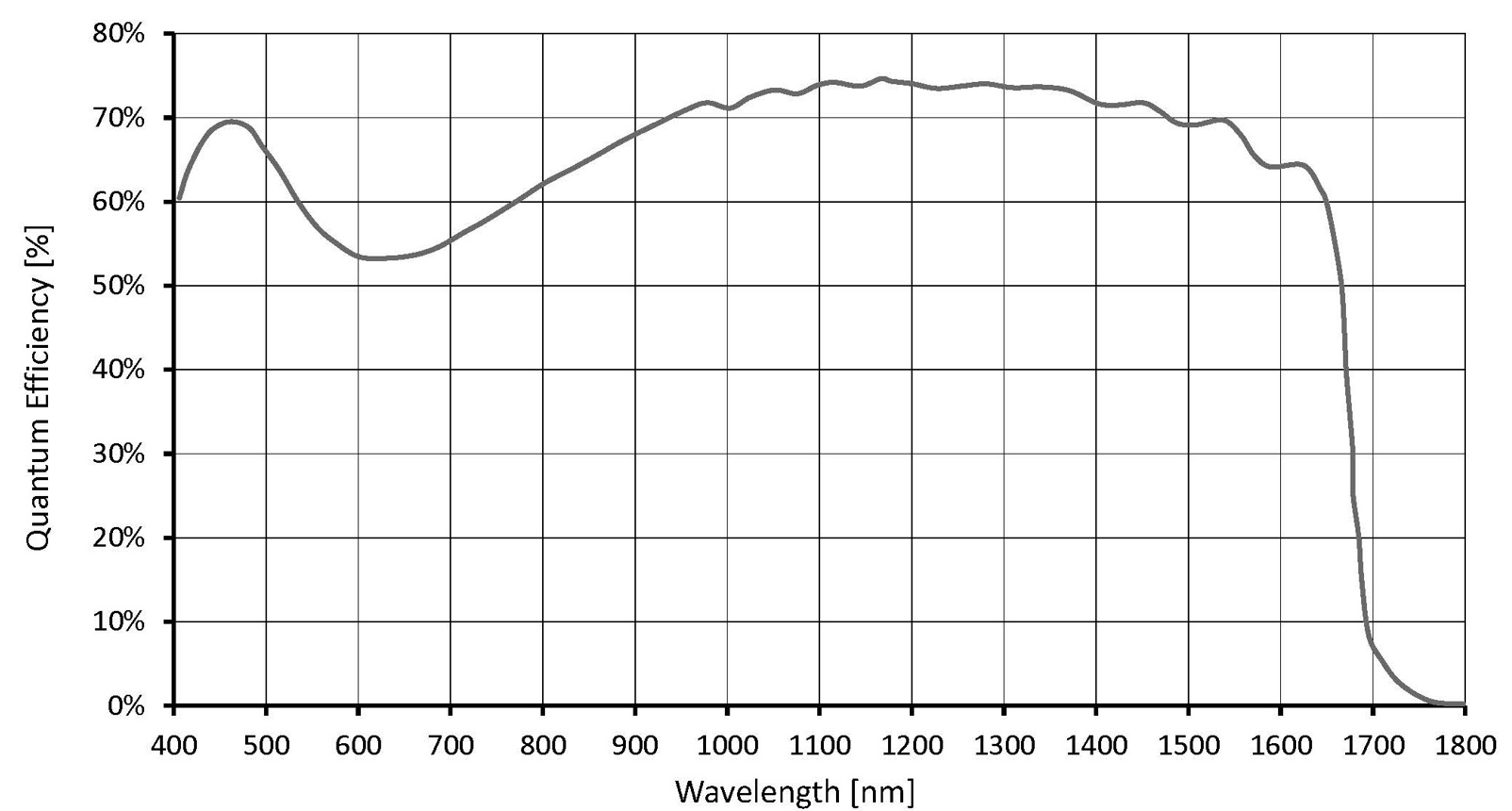

IMX991 QE曲线
IM991绝对量子效率
IMX991相机性能参数
相机的性能参数如下：
· 最大分辨率
· RAW 12 Bit模式
· 温度：5°C
· HCG
SWR330KMA相机性能参数
Gain Value
100
125
158
199
251
316
398
501
603
794
1000
1258
1500
Rel Gain (dB)
0.00
1.89
3.91
5.88
7.88
9.89
11.88
13.87
15.85
17.84
19.82
21.66
23.23
e-/ADU
42.29
34.00
26.98
21.48
17.07
13.54
10.77
8.57
6.82
5.43
4.32
3.49
2.92
Read Noise (e-)
174.99
169.28
172.01
171.45
170.73
169.36
168.80
170.65
173.33
176.87
184.04
189.99
187.34
Full Well (ke-)
173.23
139.27
110.49
87.99
69.90
55.47
44.11
35.08
27.92
22.23
17.69
14.31
11.95
DR (stop)
9.95
9.68
9.33
9.00
8.68
8.36
8.03
7.68
7.33
6.97
6.59
6.24
6.00
SWR330KMB相机性能参数
1.90
3.90
5.91
7.91
9.93
11.92
13.93
15.92
17.90
19.94
21.70
23.21
43.01
34.57
27.45
21.79
17.30
13.72
10.91
8.65
6.88
5.48
4.33
3.54
2.97
178.78
178.53
179.35
178.94
178.17
174.61
174.78
172.38
176.29
181.30
186.37
196.79
197.80
176.17
141.60
112.42
89.26
70.86
56.18
44.67
35.44
28.18
22.43
17.74
14.49
12.18
9.94
9.63
9.29
8.96
8.64
8.33
8.00
7.32
6.95
6.57
6.20
5.94
