SWIR(900-1700)0.33MP 15um

概述
SWIR331KMA-CL全国产
SWIR331KMB-CL
SWIR331KMB-G
SWIR331KMB-10G
SWIR331KMB-U700
SWIR331KMB-UMV
SWIR331 QE曲线 / 帧率及ROI

格物光学SWIR系列900-1700nm 是采用国产铟镓砷芯片的USB3 / GigE / 10G / CameraLink接口的短波红外相机，具有高量子效率和高灵敏度的特点，适合不同工业细分领域的众多常见SWIR应用。产品手册：

应用：		SWIR系列相机的基本特性如下：
· 半导体行业：太阳能电池和芯片检测 · 农业：通过多旋翼飞行器进行的光谱遥感应用 · 回收行业：塑料、垃圾和其他材料的材料分拣 · 医学成像与研究：超光谱和多光谱成像 · 食品行业：质量检验和分级 · 饮料行业：不透明容器中的液位检测 · 包装：密封检验 · 玻璃行业：高温玻璃透视缺陷检测 · 印刷业：透视隐藏特征 · 视频监控：视觉增强（例如烟雾透视） · 安防：仿冒品检测，如货币、假发或皮肤		· 900-1700nm版本采用国产铟镓砷芯片 · 分辨率覆盖5MP-0.33MP · 提供制冷版本或非制冷版本 · 精准控温，温差可达低于环境温度10-25摄氏度 · 900-1700nm宽光谱响应范围 · 15um /5um / 3.45um像元 · 全局快门 · USB3 / GigE / 10G / CameraLink / 模拟AV 等多种数据接口 · 最高14-bit ADC · 4Gb内存 · 支持外部IO触发控制 · 超越官方参数的高帧率 · 支持现场更新固件 · 接受OEM定制开发

相机外形尺寸及接口

SWIR331 GigE/USB相机外形尺寸相机支持旋转90度安装，改变正向方向。客户可以按照需求，选择合适的安装方向

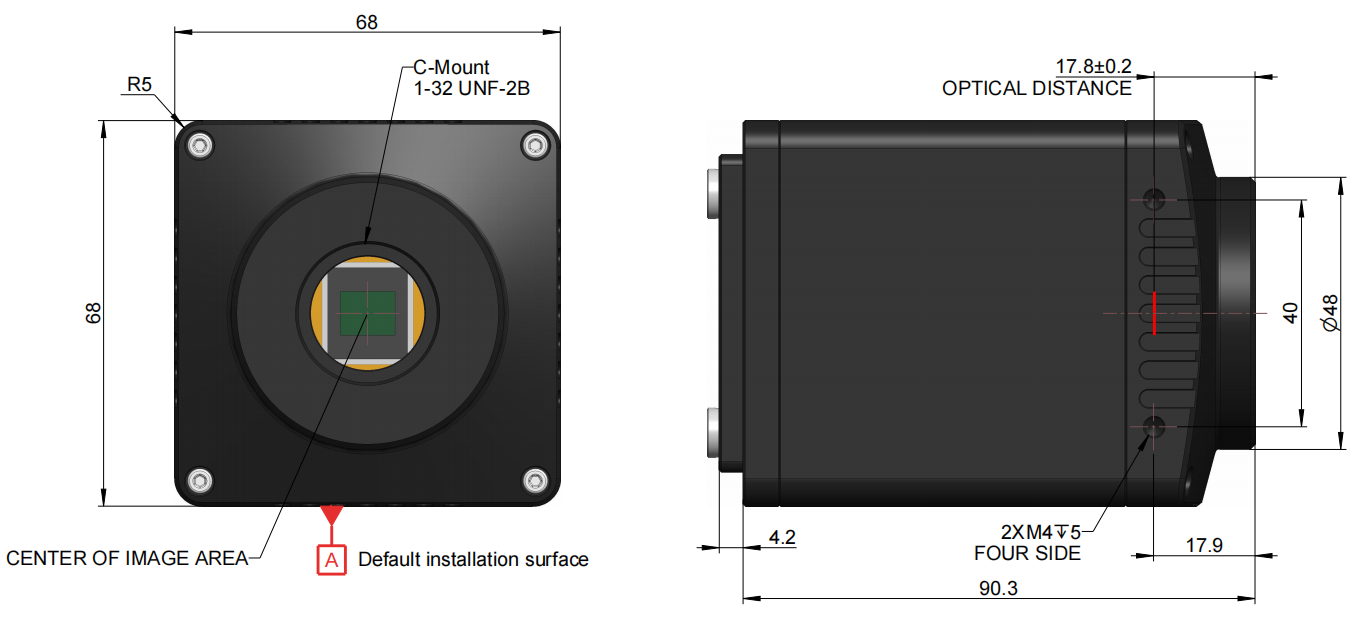

GigE接口相机前端与侧面尺寸		USB接口相机前端与侧面尺寸


USB接口小尺寸相机外形尺寸

参数	USB 接口相机	GigE 接口相机	USB接口小尺寸相机
尺寸	686890.3mm	686890.3mm	454550mm
接口	标准 C mount

SWIR1302 CL/GigE/USB接口相机外形尺寸相机支持旋转90度安装，改变正向方向。客户可以按照需求，选择合适的安装方向

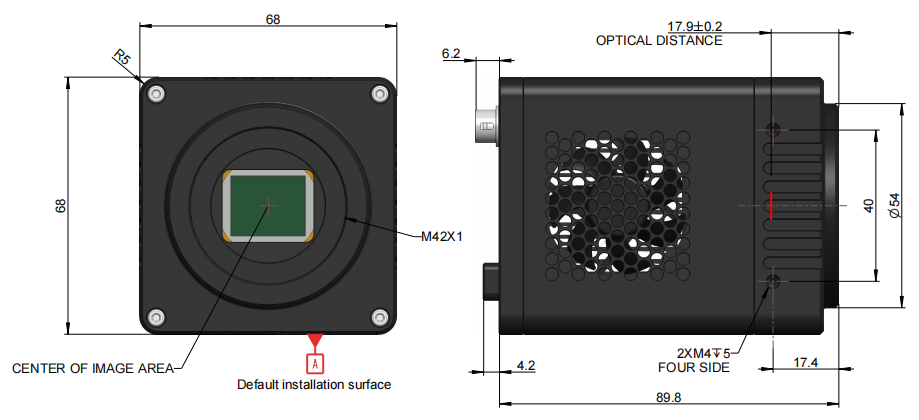

CL接口相机前端与侧面尺寸		GigE接口相机前端与侧面尺寸

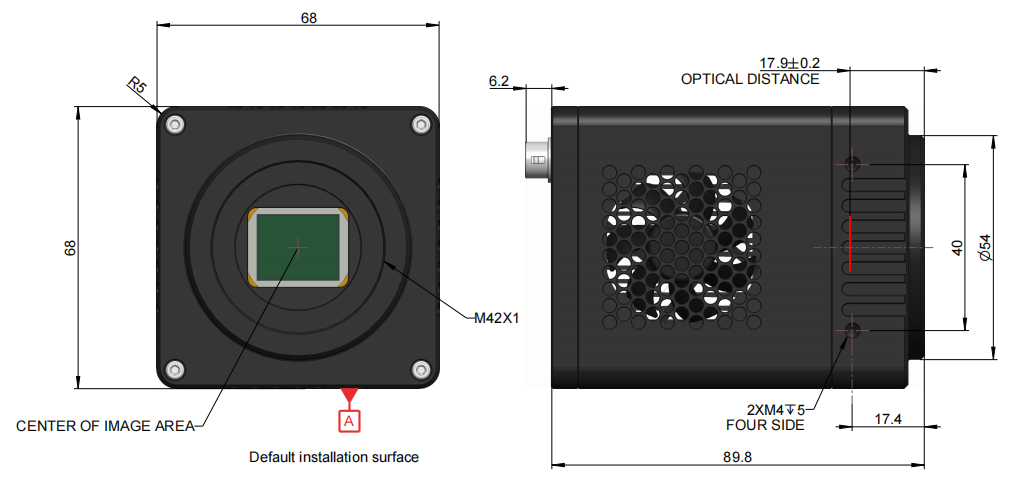

USB接口相机前端与侧面尺寸

参数	CL 接口相机	GigE 接口相机	USB 接口相机
尺寸	686889.8mm	686889.8mm	686889.8mm
接口	M42

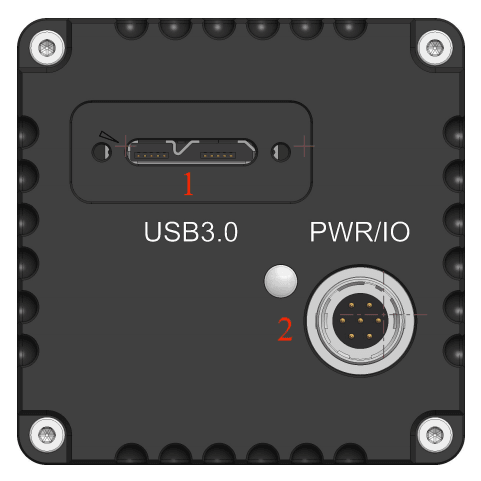

序号	CL接口相机	GigE接口相机	USB接口相机	USB接口小尺寸相机
图例
1	DC 12V电源接口	DC 12V电源接口	DC 12V电源接口	USB 接口
2	外部IO接口	外部IO接口	外部IO接口	外部IO接口
3	CameraLink1	GigE接口	USB 接口
4	CameraLink2

型号	SWIR331KMA-CL1000	SWIR331KMA-CL700	SWIR331KMA-CL500
描述	33万像素3/4”InGaAs CameraLink 相机
相机参数
传感器型号	国产640x512
传感器类型	InGaAs CMOS图像传感器
光谱范围	900nm-1700nm
像元尺寸	15 µm x 15 µm
靶面尺寸	3/4”
ADC	14-Bit
帧率&分辨率	1000fps@640x512	724fps@640x512	517fps@640x512
内存	512MB
QE	75%@1350nm
转换增益	970.01e-/DN(LG)，18.02e-/DN(MG)，3.31e-/DN (HG)
动态范围	69.2dB(LG)，63.2dB(MG)，57.4dB(HG) *1
读出噪声	1.3DN(LG)，2.7DN(MG)，5.0DN(HG)
满井电荷	3.5Me(LG)，70Ke(MG)，12Ke(HG) *1
最大信噪比	65.4dB(LG)，48.5dB(MG)，40.7dB(HG)
暗电流	30fa@0.1V&18℃
曝光时间范围	16µs-1s
快门模式	全局快门
数据接口	CameraLink Full
数字IO	1路光耦隔离输入，1路光耦隔离输出
数据格式	Mono 12 / Mono 14
制冷温差	低于室温40℃
相机类型	全国产器件
一般参数
供电方式	DV12V供电
功耗	8.4W（TEC OFF）/ <16W（TEC ON）
温度	工作温度 -30~60℃，储藏温度-40~85℃
湿度	20%-80%，无冷凝
尺寸	68mm×68mm×90.3mm
重量	485g
镜头接口	C接口
软件	完整的SDK开发包和基于Delsa采集卡的CLView软件

*1：LG: CDS-OFF, DeNoise-ON; MG: CDS-ON, DeNoise-OFF; HG: CDS-ON, DeNoise-OFF.

型号	SWIR331KMA-CL1000	SWIR331KMA-CL700	SWIR331KMA-CL500
描述	33万像素3/4”InGaAs CameraLink 相机
相机参数
传感器型号	国产640x512
传感器类型	InGaAs CMOS图像传感器
光谱范围	900nm-1700nm
像元尺寸	15 µm x 15 µm
靶面尺寸	3/4”
ADC	14-Bit
帧率&分辨率	1000fps@640x512	724fps@640x512	517fps@640x512
内存	512MB
QE	75%@1350nm
转换增益	970.01e-/DN(LG)，18.02e-/DN(MG)，3.31e-/DN (HG)
动态范围	69.2dB(LG)，63.2dB(MG)，57.4dB(HG) *1
读出噪声	1.3DN(LG)，2.7DN(MG)，5.0DN(HG)
满井电荷	3.5Me(LG)，70Ke(MG)，12Ke(HG) *1
最大信噪比	65.4dB(LG)，48.5dB(MG)，40.7dB(HG)
暗电流	30fa@0.1V&18℃
曝光时间范围	16µs-1s
快门模式	全局快门
数据接口	CameraLink Full
数字IO	1路光耦隔离输入，1路光耦隔离输出
数据格式	Mono 12 / Mono 14
制冷温差	低于室温40℃
相机类型	高性能
一般参数
供电方式	DV12V供电
功耗	8.4W（TEC OFF）/ <16W（TEC ON）
温度	工作温度 -30~60℃，储藏温度 -40~85℃
湿度	20%-80%，无冷凝
尺寸	68mm×68mm×90.3mm
重量	485g
镜头接口	C接口
软件	完整的SDK开发包和基于Delsa采集卡的CLView软件

*1：LG: CDS-OFF, DeNoise-ON; MG: CDS-ON, DeNoise-OFF; HG: CDS-ON, DeNoise-OFF.

型号	SWIR331KMB-G125	SWIR331KMB-G350	SWIR331KMB-G700
描述	33万像素3/4”InGaAs GigE 相机
相机参数
传感器型号	全国产
传感器类型	InGaAs CMOS图像传感器
光谱范围	900nm-1700nm
像元尺寸	15 µm x 15 µm
靶面尺寸	3/4”
ADC	14-Bit
帧率&分辨率	8bit: 125@640x512 14bit: 125@640x512	8bit: 360@640x512 14bit: 145@640x512	8bit: 360@640x512；700@320x256 14bit: 180@640x512 ROI1-5:详细参数见2.5帧率及ROI表
内存	512MB
QE	75%@1350nm
转换增益	138.6e-/ADU(LG)，5.54e-/ADU(MG)，1.2e-/ADU (HG)
动态范围	70.59dB(LG)，67.96dB(MG)，47.98dB(HG) *1
读出噪声	586.82e(LG)，35.05e(MG)，68.44e(HG)
满井电荷	1986426.78e(LG)，87649.83Ke(MG)，17147.351e(HG)*1
最大信噪比	62.98dB(LG)，49.43dB(MG)，42.34dB(HG)
暗电流	30fa@0.1V&18℃
曝光时间范围	25µs-5s
快门模式	全局快门
数据接口	GigE
数字IO	1路光耦隔离输入，1路光耦隔离输出，2路非隔离输入输出口
数据格式	Mono 8 / Mono 14
制冷温差	低于室温40℃
一般参数
供电方式	DV12V供电
功耗	8.4W（TEC OFF）/ <16W（TEC ON）
温度	工作温度 -30~60℃，储藏温度 -40~85℃
湿度	20%-80%，无冷凝
尺寸	68mm×68mm×90.3mm
重量	485g
镜头接口	C接口
软件	完整的SDK开发包/ToupView

*1：LG: CDS-OFF, DeNoise-ON; MG: CDS-ON, DeNoise-OFF; HG: CDS-ON, DeNoise-OFF.

型号	SWIR331KMB-10G
描述	33万像素3/4”InGaAs 10G相机
相机参数
传感器型号	国产640x512
传感器类型	InGaAs CMOS图像传感器
光谱范围	900nm-1700nm
像元尺寸	15 µm x 15 µm
靶面尺寸	3/4”
ADC	14-Bit
帧率&分辨率	8bit: 724@640x512 14bit: 724@640x512
内存	512MB
QE	75%@1350nm
转换增益	138.6e-/ADU(LG)，5.54e-/ADU(MG)，1.2e-/ADU (HG)
动态范围	70.59dB(LG)，67.96dB(MG)，47.98dB(HG)*1
读出噪声	586.82e(LG)，35.05e(MG)，68.44e(HG)
满井电荷	1986426.78e(LG)，87649.83Ke(MG)，17147.351e(HG)*1
最大信噪比	62.98dB(LG)，49.43dB(MG)，42.34dB(HG)
暗电流	30fa@0.1V&18℃
曝光时间范围	25µs-5s
快门模式	全局快门
数据接口	10GigE
数字IO	1路光耦隔离输入，1路光耦隔离输出，2路非隔离输入输出口
数据格式	Mono 8 / Mono 14
制冷温差	低于室温40℃
一般参数
供电方式	DV12V供电
功耗	8.4W（TEC OFF）/ <16W（TEC ON）
温度	工作温度 -30~60℃，储藏温度-40~85℃
湿度	20%-80%，无冷凝
尺寸	68mm×68mm×90.3mm
重量	485g
镜头接口	C接口
软件	完整的SDK开发包/ToupView

*1：LG: CDS-OFF, DeNoise-ON; MG: CDS-ON, DeNoise-OFF; HG: CDS-ON, DeNoise-OFF.

型号	SWIR331KMB-U700
描述	33万像素3/4”InGaAs 10G相机
相机参数
传感器型号	国产640x512
传感器类型	InGaAs CMOS图像传感器
光谱范围	900nm-1700nm
像元尺寸	15 µm x 15 µm
靶面尺寸	3/4”
ADC	14-Bit
帧率&分辨率	8bit: 724@640x512 Packet12：724@640x512 14bit：579@640x512
内存	512MB
QE	75%@1350nm
转换增益	138.6e-/ADU(LG)，5.54e-/ADU(MG)，1.2e-/ADU (HG)
动态范围	70.59dB(LG)，67.96dB(MG)，47.98dB(HG)*1
读出噪声	586.82e(LG)，35.05e(MG)，68.44e(HG)
满井电荷	1986426.78e(LG)，87649.83Ke(MG)，17147.351e(HG)*1
最大信噪比	62.98dB(LG)，49.43dB(MG)，42.34dB(HG)
暗电流	30fa@0.1V&18℃
曝光时间范围	16µs-5s
快门模式	全局快门
数据接口	UBS3
数字IO	1路光耦隔离输入，1路光耦隔离输出，2路非隔离输入输出口
数据格式	Mono 8 / Mono 14 / Mono 12
制冷温差	低于室温40℃
一般参数
供电方式	DV12V供电
功耗	8.4W（TEC OFF）/ <16W（TEC ON）
温度	工作温度 -30~60℃，储藏温度-40~85℃
湿度	20%-80%，无冷凝
尺寸	68mm×68mm×90.3mm
重量	485g
镜头接口	C接口
软件	完整的SDK开发包/ToupView

*1：LG: CDS-OFF, DeNoise-ON; MG: CDS-ON, DeNoise-OFF; HG: CDS-ON, DeNoise-OFF.

型号	SWIR331KMB-UMV
描述	33万像素3/4”InGaAs USB相机
相机参数
传感器型号	国产640x512
传感器类型	InGaAs CMOS图像传感器
光谱范围	900nm-1700nm
像元尺寸	15 µm x 15 µm
靶面尺寸	3/4”
ADC	14-Bit
帧率&分辨率	400@640x512
内存	512MB
QE	75%@1350nm
转换增益	138.6e-/ADU(LG)，5.54e-/ADU(MG)，1.2e-/ADU (HG)
动态范围	70.59dB(LG)，67.96dB(MG)，47.98dB(HG)*1
读出噪声	586.82e(LG)，35.05e(MG)，68.44e(HG)
满井电荷	1986426.78e(LG)，87649.83Ke(MG)，17147.351e(HG)*1
最大信噪比	62.98dB(LG)，49.43dB(MG)，42.34dB(HG)
暗电流	30fa@0.1V&18℃
曝光时间范围	16µs-5s
快门模式	全局快门
数据接口	10GigE
数字IO	1路光耦隔离输入，1路光耦隔离输出，2路非隔离输入输出口
数据格式	Mono 8 / Mono 14 / Mono 12
制冷温差	低于室温40℃
一般参数
供电方式	12V电源适配器供电
功耗	TBD
温度	工作温度 -30~60℃，储藏温度-40~85℃
湿度	20%-80%，无冷凝
尺寸	45mm×45mm×50mm
重量	TBD
镜头接口	C接口
软件	完整的SDK开发包/ToupView

*1：LG: CDS-OFF, DeNoise-ON; MG: CDS-ON, DeNoise-OFF; HG: CDS-ON, DeNoise-OFF.

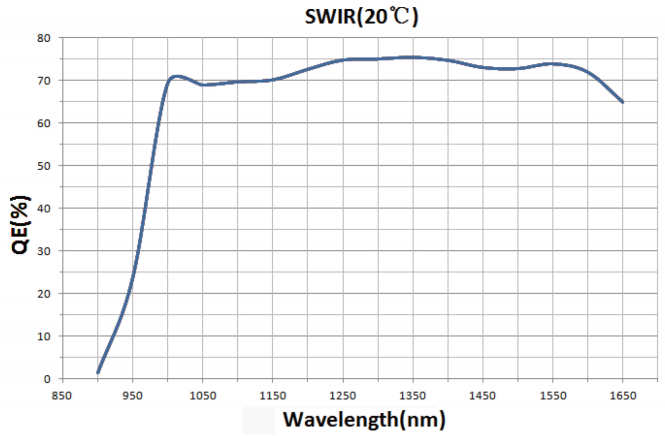

SWIR331 QE曲线
SWIR331 QE曲线

SWIR331帧率及ROI
相机支持硬件ROI，ROI尺寸越小，帧率越快。

CL1000 ROI典型帧率表
X Size Y Size Z Size
640 512 1000
640 256 1978
320 256 3040
200 200 4816
112 112 10008

CL700 ROI典型帧率表
X Size Y Size Z Size
640 512 724
640 256 1432
320 256 2201
200 200 3487
120 120 6595

CL500 ROI典型帧率表
X Size Y Size Z Size
640 512 517
640 256 1023
320 256 1572
200 200 2491
120 120 4774

GigE700 ROI典型帧率表
X Size Y Size Z Size
640 512 360
640 256 710
320 256 1424
200 200 2810
120 120 3220

GigE700 Y方向 BIN2-4开启后帧率表
X Size Y Size Z Size
640 200
8bit：920
14bit：460
640 100
8bit：1800
14bit：920
640 50
8bit：1800
14bit：1800

GigE125 ROI典型帧率表
X Size Y Size Z Size
640 512 125
640 256 249
320 256 498
200 200 978
120 120 2460

GigE350 ROI典型帧率表
X Size Y Size Z Size
640 512
8bit：358
14bit：140
640 256
8bit：358
14bit：140
320 256
8bit：720
14bit：280
200 200 8bit：1098
14bit：430
120 120 8bit：1421
14bit：557
